www.qtech.ru
41.3 Типичные примеры применения протокола ULPP
41.3.1 Применение протокола ULPP: типичный пример 1

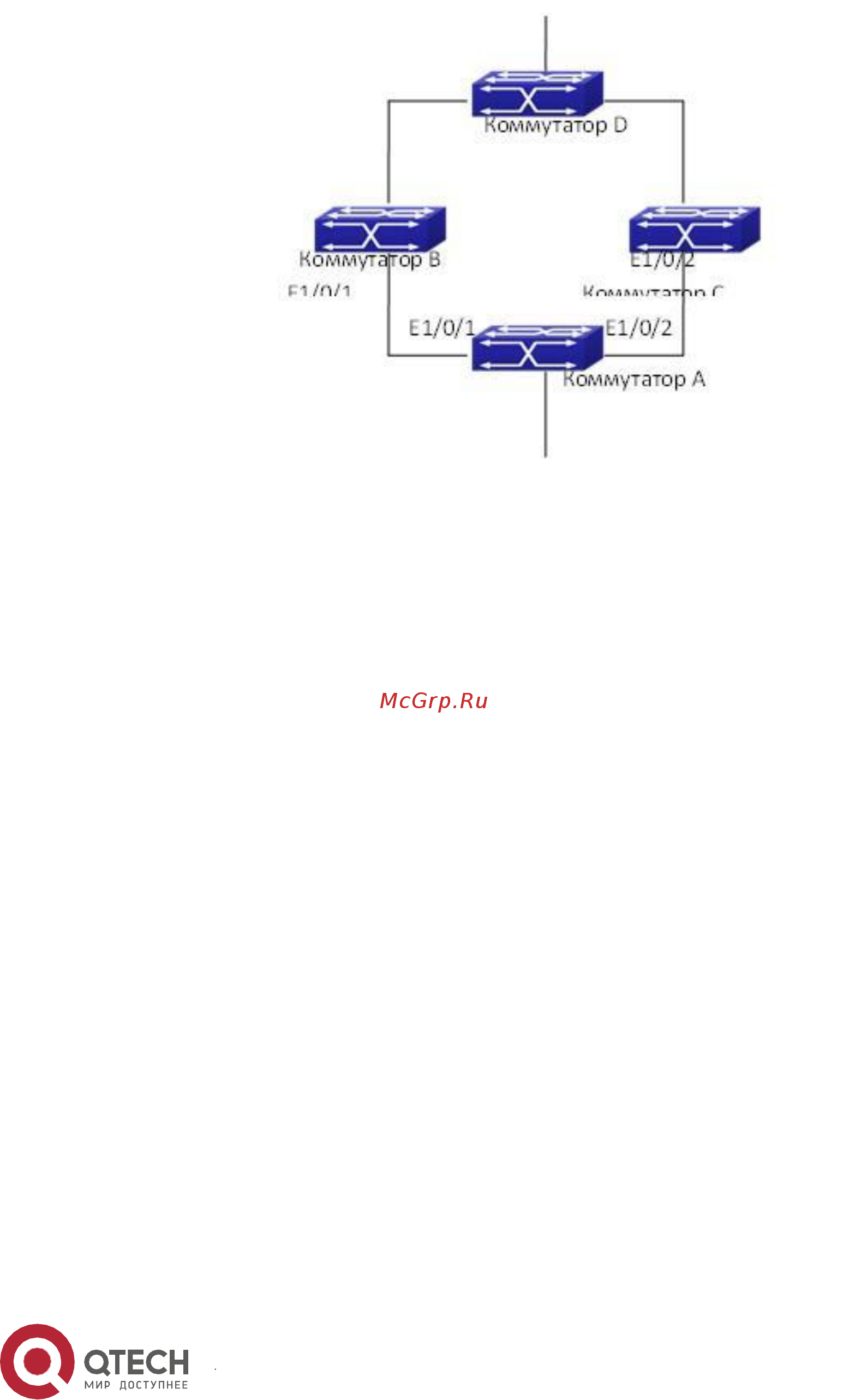

Применение протокола ULPP: типичный пример 1
Приведенная выше топология представляет собой типичный пример использования
протокола ULPP.
У коммутатора A имеется два порта исходящей связи: коммутатор B и коммутатор C. Если
протоколы не настроены, эта топология формирует кольцо. Чтобы избежать
закольцовывания, на коммутаторе A настраивается протокол ULPP, а также ведущий и
ведомый порты ULPP-группы. Если оба порта работают, ведомый порт переводится в
состояние ожидания и не перенаправляет flush-пакеты. При сбое ведущего порта
ведомый порт переходит в состояние переадресации. На коммутаторах B и C можно
выполнить команду, которая разрешает принимать flush-пакеты. Она применяется для
связывания протокола ULPP, работающего на коммутаторе A, с целью немедленного
переключения порта исходящей связи и уменьшения задержки переключения.
При настройке протокола ULPP на коммутаторе A необходимо прежде всего создать
ULPP-группу и в качестве VLAN, безопасность которой обеспечивается этой группой,
задать VLAN10. После этого следует настроить интерфейс Ethernet 1/0/1 в качестве
ведущего порта, интерфейс Ethernet 1/0/2 — в качестве ведомого, а в качестве
идентификатора управляющей сети VLAN —10. На коммутаторах B и C следует настроить
flush-пакеты для получения ULPP.
Список задач по настройке коммутатора A:
Switch(Config)#vlan 10
Switch(Config-vlan10)#switchport interface ethernet 1/0/1;
1/0/2
Switch(Config-vlan10)#exit
