Руководство по использованию: Когда DHCP/BOOTP клиент подключается к VLAN1 порту
коммутатора, клиент может получить адрес только из сети 10.16.1.0/24 вместо
10.16.2.0/24. Это потому, что широковещательный пакет от клиента будет запрашивать IP
адрес в том же сегменте VLAN интерфейса, а IP адрес VLAN интерфейса - 10.16.1.2/24,
поэтому адрес, назначаемый клиенту, будет принадлежать сети 10.16.1.0/24.
Если DHCP/BOOTP клиент хочет получить адрес в сети 10.16.2.0/24, шлюз, пересылающий
широковещательные пакеты клиента, должен принадлежать сети 10.16.2.0/24. Чтобы
клиент получил адрес из пула 10.16.2.0/24, должна быть обеспечена связность между
клиентским шлюзом и коммутатором.
Сценарий 2:
Конфигурация DHCP ретранслятора

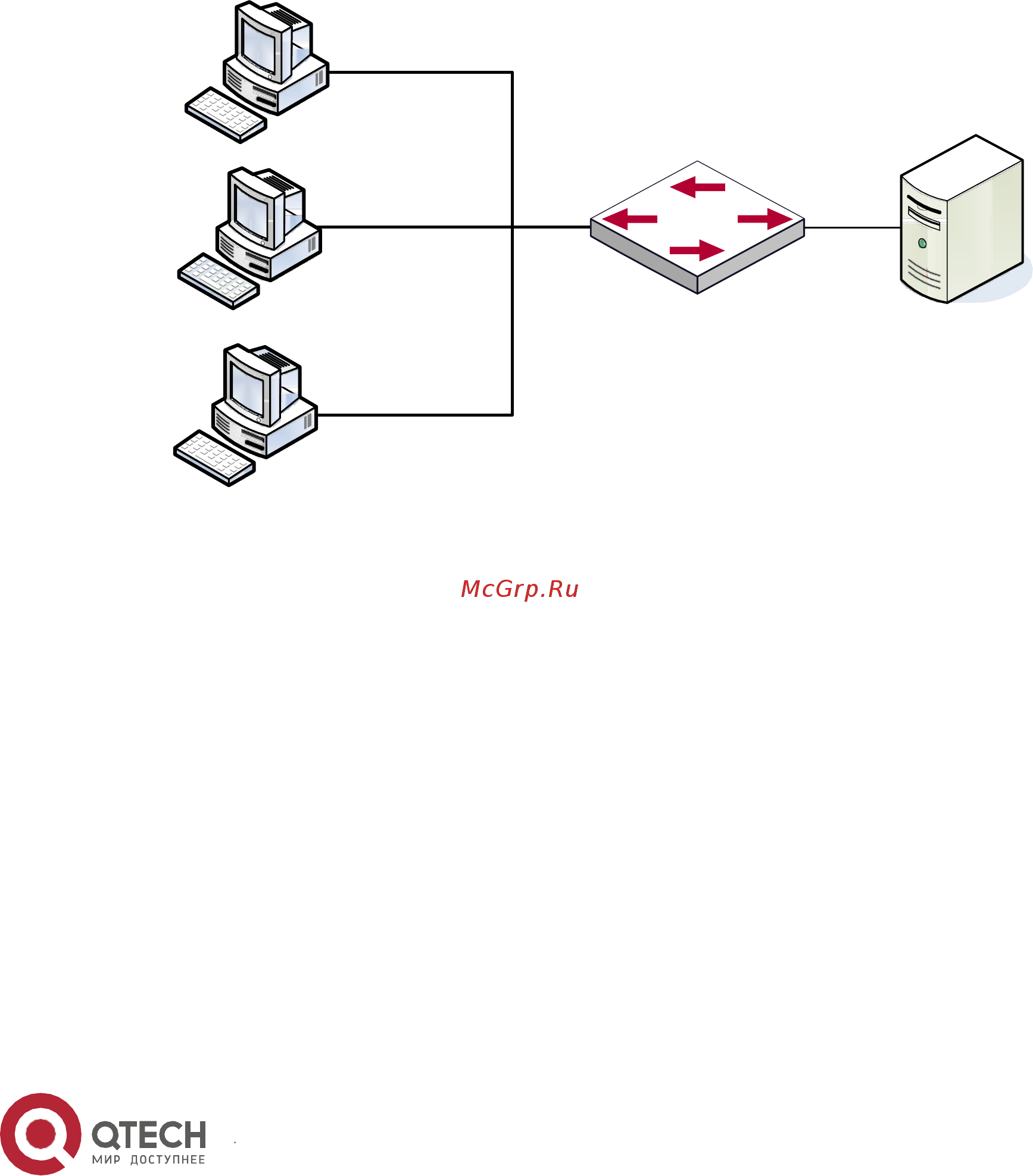

Как показано на рисунке, маршрутизирующий коммутатор настроен в качестве DHCP
ретранслятора. Адрес DHCP сервера - 10.1.1.10. Шаги конфигурации следующие:
Switch(config)#service dhcp
Switch(config)#interface vlan 1
Switch(Config-if-Vlan1)#ip address 192.168.1.1 255.255.255.0
Switch(Config-if-Vlan1)#exit
Switch(config)#vlan 2
Switch(Config-Vlan-2)#exit
Switch(config)#interface Ethernet 1/2
DHCP Client
E1/0/1
192.168.1.1
E1/0/2
10.1.1.1
DHCP Client
DHCP ретранслятор
DHCP Server
10.1.1.1
DHCP Client
