Qtech QSW-2800-10T-AC-RPS [96/382] Вариант 2 конфигурация port channel в режиме on
![Qtech QSW-2800-10T-AC-RPS [96/382] Вариант 2 конфигурация port channel в режиме on](/views2/1596516/page96/bg60.png)
www.qtech.ru
Результат конфигурации:
Коммутатор сообщит, что агрегирование прошло успешно. Порты 1,2,3,4 коммутатора S1 входят
в группу Port-Channel1, а порты 6,8,9,10 коммутатора S2 входят в группу Port-Channel2.
Вариант 2 Конфигурация Port channel в режиме ON.
Конфигурация port channel в режиме ON

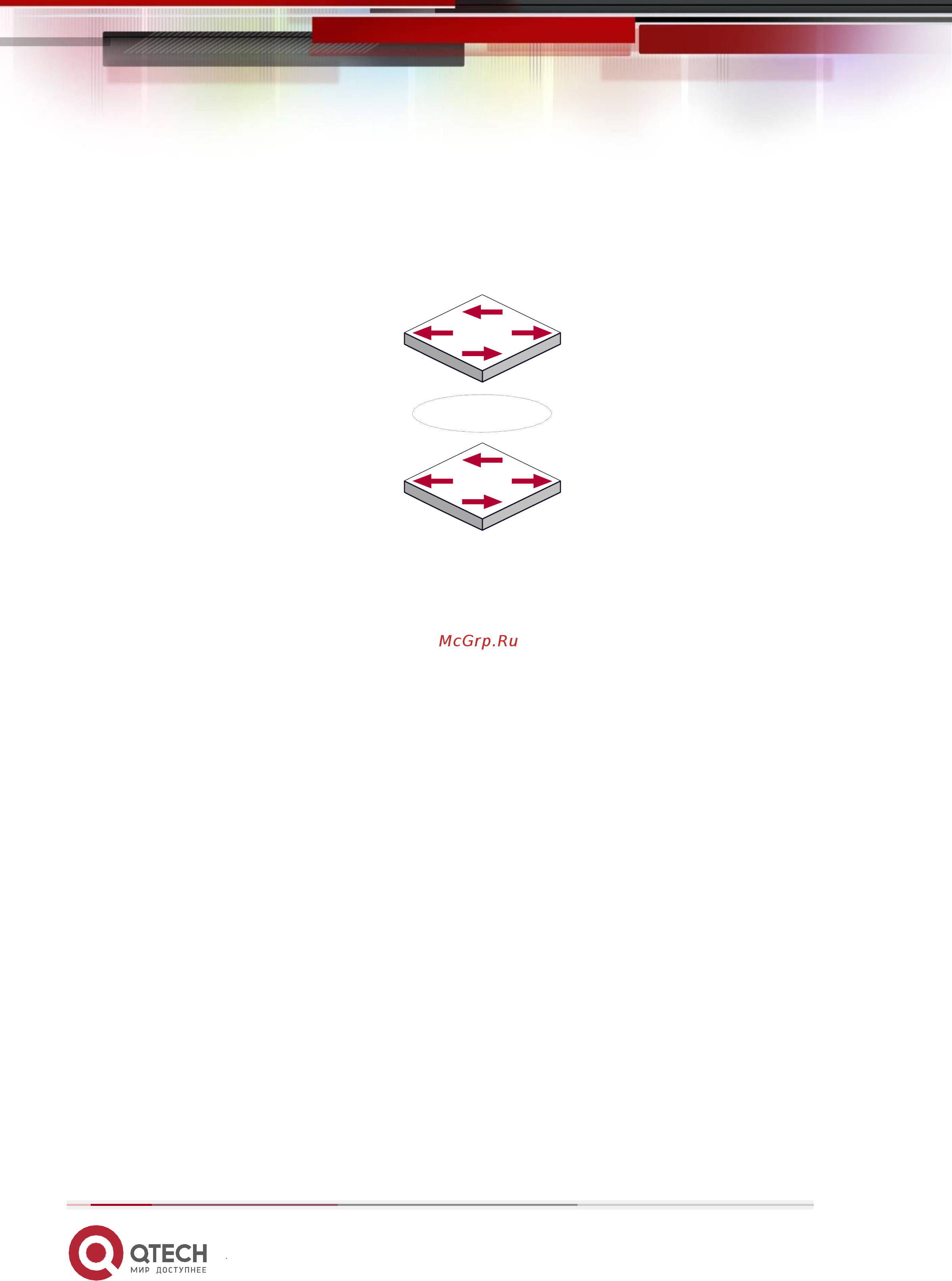

Как показано на рисунке, порты 1,2,3,4 коммутатора S1 – порты доступа и будут добавлены в
группу1 с режимом ON. Порты 6,8,9,10 коммутатора S2 – тоже порты доступа и будут добавлены
в группу2 с режимом ON.
Этапы конфигурации показаны ниже:
Switch1#config
Switch1(config)#interface ethernet 1/1
Switch1(Config-If-Ethernet1/1)#port-group 1 mode on
Switch1(Config-If-Ethernet1/1)#exit
Switch1(config)#interface ethernet 1/2
Switch1(Config-If-Ethernet1/2)#port-group 1 mode on
Switch1(Config-If-Ethernet1/2)#exit
Switch1(config)#interface ethernet 1/3
Switch1(Config-If-Ethernet1/3)#port-group 1 mode on
Switch1(Config-If-Ethernet1/3)#exit
Switch1(config)#interface ethernet 1/4
Switch1(Config-If-Ethernet1/4)#port-group 1 mode on
Switch1(Config-If-Ethernet1/4)#exit
Switch2#config
Switch2(config)#port-group 2
S1
S2
