www.qtech.ru
42.2.2 Настроить ULSM-группу
Команда
Описание
Режим конфигурирования порта
ulsm group <group-id> {uplink | downlink}
no ulsm group <group-id> {uplink | downlink}
Задает порт исходящей/нисходящей связи
ULSM-группы. Команда, начинающаяся со
слова «no», удаляет порт.
42.2.3. Вывести на экран и отладить данные протокола ULSM
Команда
Описание
Режим администратора
show ulsm group [group-id]
Выводит на экран информацию о настройках
ULSM-группы.
debug ulsm event
no debug ulsm event
Выводит на экран информацию о событиях
ULSM. Команда, начинающаяся со слова «no»,
отключает вывод данных.

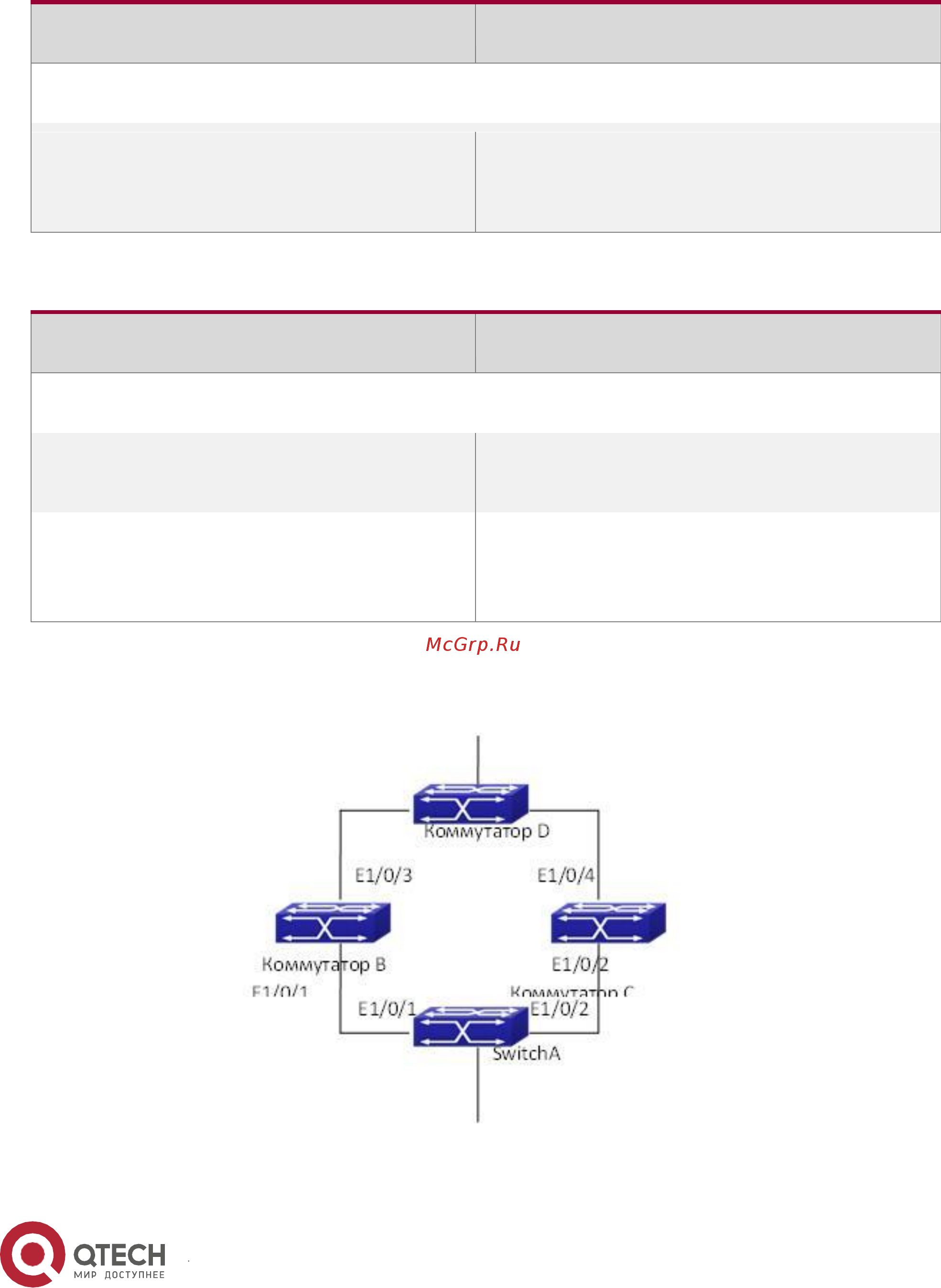

42.3 Типичный пример применения протокола ULSM
Типичный пример применения протокола ULSM
