www.qtech.ru
4.
Настроить доверенные порты
Команда
Описание
Режим порта
ip dhcp snooping trust
no ip dhcp snooping trust
Сделать порт доверенным. Команда no
отменяет настройку.

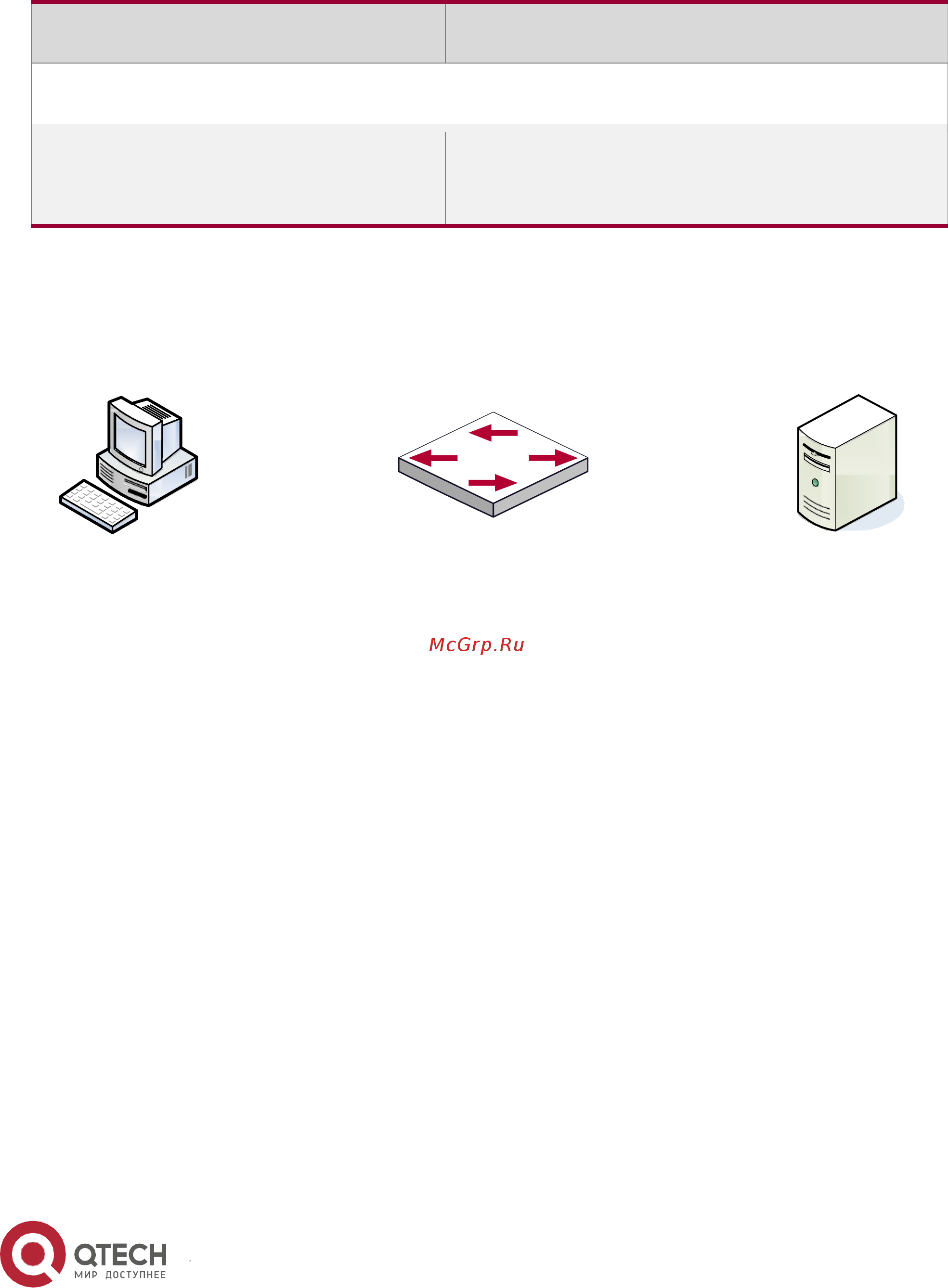

33.3 Примеры применения опции 82 DHCP
DHCP Client PC1 DHCP сервер
Типовой пример применения опции 82 DHCP
В данной схеме комутатор второго уровня передает сообщение запроса от DHCP клиента
к серверу через включенный DHCP Snooping. Он так же передаст сообщение ответа от
сервера к клиенту для завершения процедуры DHCP протокола. После включения 82
опции DHCP Snooping, коммутатор добавляет информацию о порте доступа в сообщение
запроса от клиента с опцией 82.
Конфигурация комутатора 3 (MAC адрес 00:1f:ce:02:33:01):
Switch3(Config)#service dhcp
Switch3(Config)#ip dhcp relay information option
Switch3(Config)#ip forward-protocol udp bootps
Switch3(Config)#interface vlan 3
Switch3(Config-if-vlan3)#ip address 192.168.10.222 255.255.255.0
Switch3(Config-if-vlan2)#ip address 192.168.102.2 255.255.255.0
Switch3(Config-if-vlan2)#ip helper 192.168.10.88
Vlan2:ethernet1/
DHCP Agent
Vlan3
