Switch 3

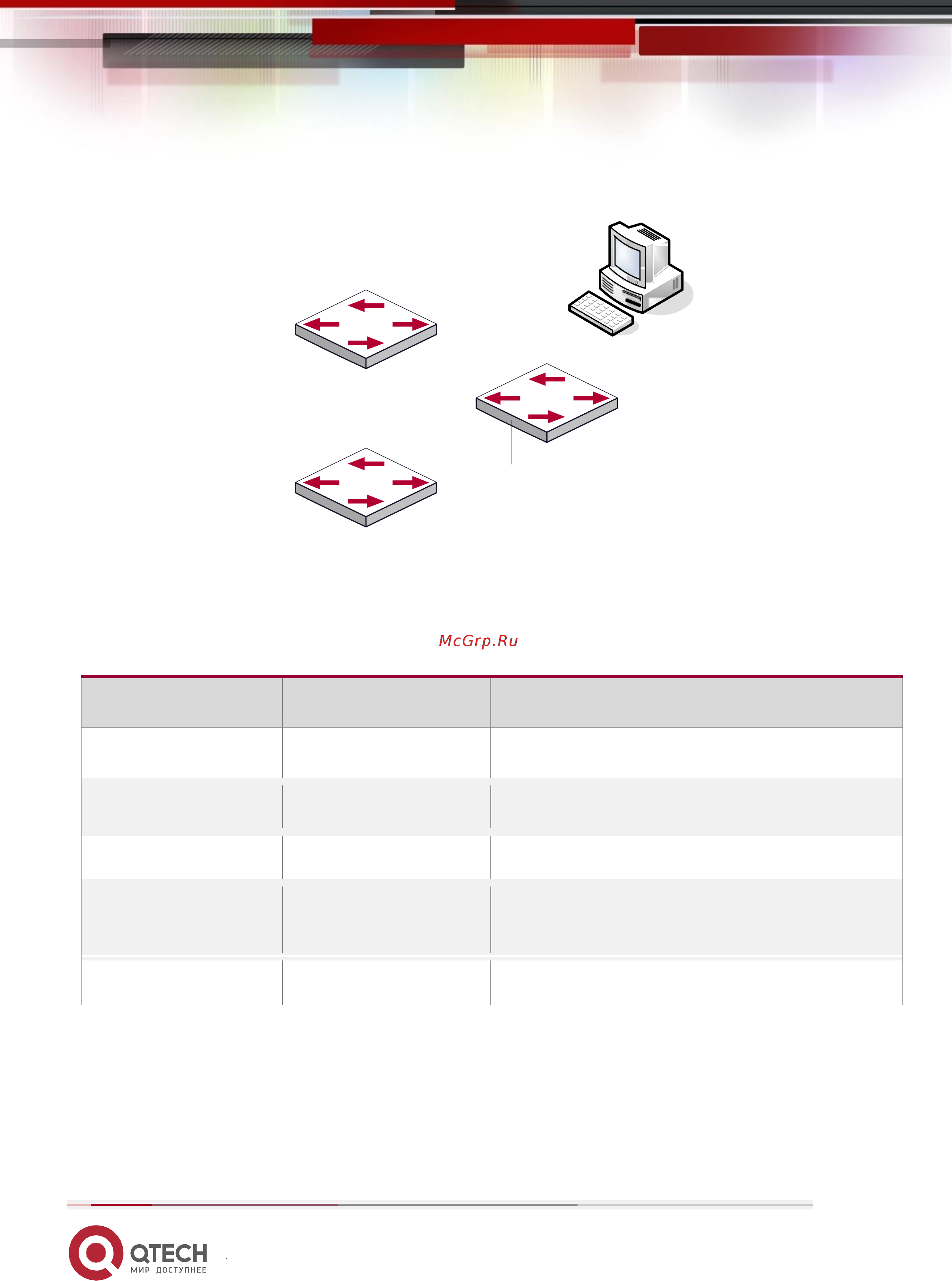

Пример конфигурации порта
VLAN не сконфигурированы на коммутаторе. По умолчанию используется VLAN1.
Коммутатор
Порт
Свойства
Switch1
1/7
Лимит входящей полосы: 50 M
Switch2
1/8
Зеркалированный порт источника
1/9
100Mbps full, зеркалированный порт источника
1/10
1000Mbps full, зеркалированный порт
назначения
Switch3
1/12
100Mbps full
Конфигурация приведена ниже:
Switch1:
Switch1(config)#interface ethernet 1/7
Switch1(Config-If-Ethernet1/7)#bandwidth control 50000 both
Switch2:
Switch2(config)#interface ethernet 1/9
Switch 1
1/9
1/7
1/10
1/12
1/8
Switch 2
4.3Примеры конфигурации порта
