www.qtech.ru
подключенный к порту 12, воспроизводит программу 2.
Результат IGMP-прослушивания
В таблице многоадресной маршрутизации, построенной в сети VLAN 100 функцией
отслеживания IGMP-пакетов, порты 1, 2, 6 и 10 относятся к Группе 1, а порты 1 и 12 — к
Группе 2.
Каждый из четырех узлов может принимать нужную ему программу: порты 2, 6 и 10 не
будут получать трафик программы 2, а порт 12 — трафик программы 1.

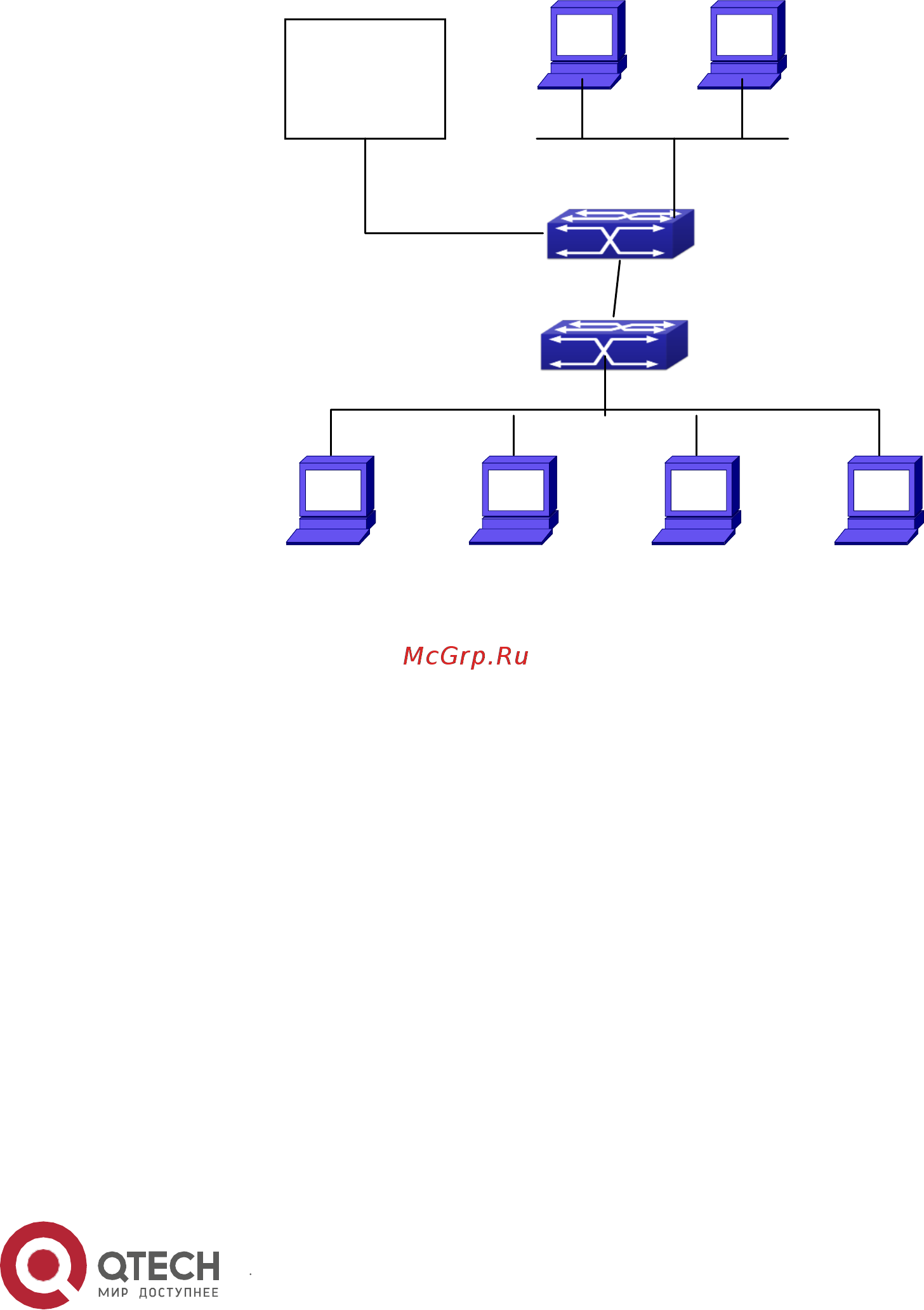

35.3.3.2 Сценарий 2: Генератор общих запросов L2
Коммутаторы как IGMP-запросы
Коммутатор B настроен так же, как коммутатор в сценарии 1. Коммутатор A заменяет
многоадресный маршрутизатор в сценарии 1. Предположим, на коммутаторе A
настроена сеть VLAN 60, которой принадлежат порты 1, 2, 10 и 12. Порт 1 подключен к
серверу многоадресной рассылки, а порт 2 — к коммутатору 2. Для того чтобы отправлять
запросы через определенные интервалы времени, необходимо включить функцию IGMP-
запросов в режиме общих настроек и в сети VLAN 60.
Ниже приведены этапы настройки:
SwitchA#config
SwitchA(config)#ip igmp snooping
SwitchA(config)#ip igmp snooping vlan 60
Сервер
многоадр
есной
рассылки
Группа 1
Группа 2
Группа 1
Группа 1
Группа
1
Группа
2
Коммутатор A
Отслеживание IGMP-пакетов
Генератор общих запросов L2
Коммутатор B
Отслеживание IGMP-пакетов
Порт многоадресной
рассылки
