www.qtech.ru
соответственно каждый MIB организует всю доступную информацию в виде такой структуры.
Каждый узел этого дерева содержит OID (идентификатор объекта) и краткое описание узла. OID
представляет собой набор целых чисел, разделенных точками и может быть использован для
определения местоположения узла в древовидной структуре MID, как показано на рисунке
ниже:
Root
Node(1)
Node(1)
Object(1)
Node(1)
Node(2)
Node(2)
Object(2)
Object(1)

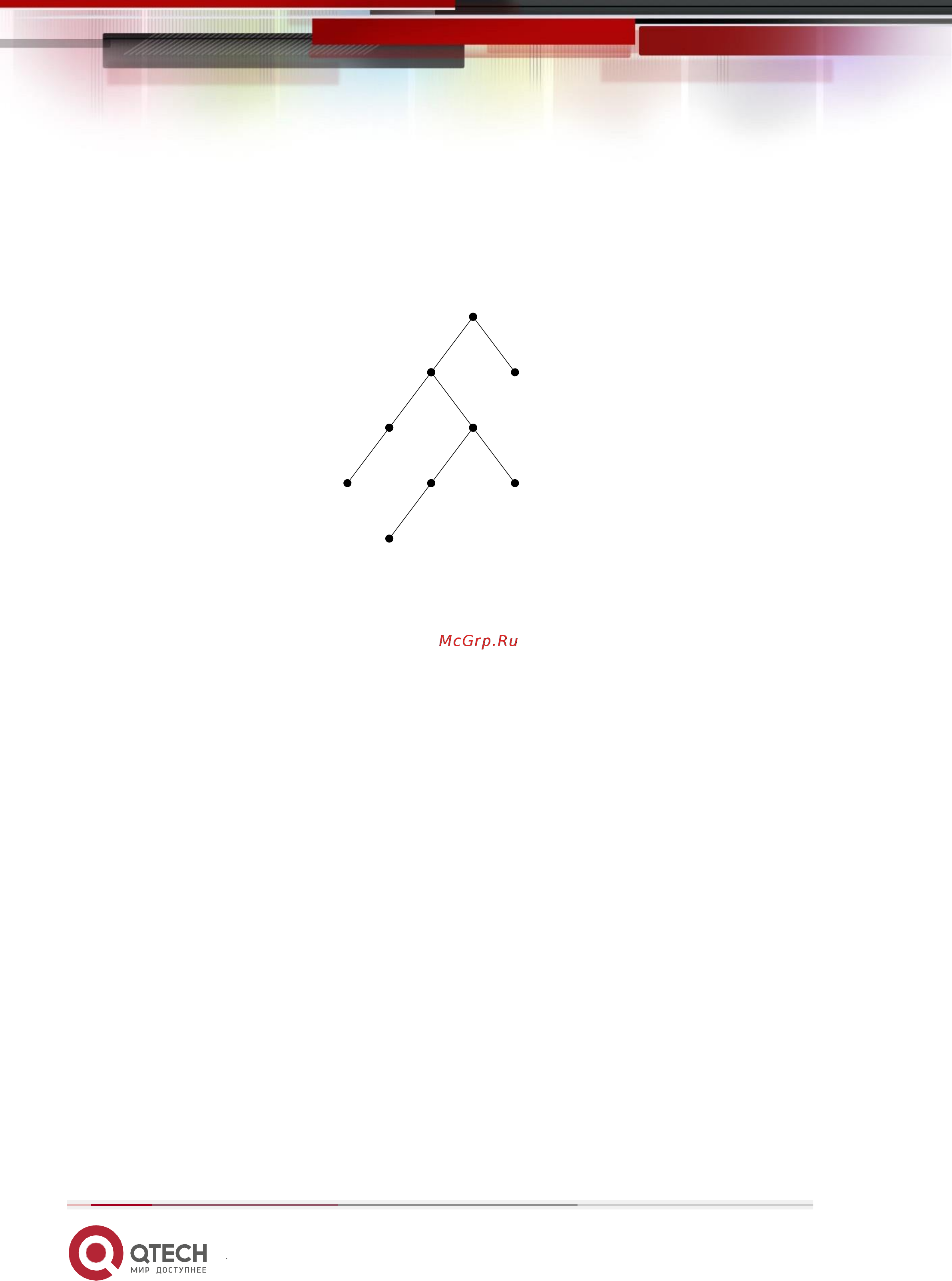

Пример дерева ASN.1
На этом рисунке OID объекта А является 1.2.1.1. NMS может найти этот объект через этот
уникальный OID и получить стандартные переменные объекта. MIB определяет набор
стандартных переменных для мониторинга сетевых устройств, следуя этой структуре.
Если информация о переменных MIB агента должна быть просмотрена, необходим запуск
программного обеспечения просмотра MIB на NMS. MIB в агенте обычно состоит из публичного
MIB и частного MIB. Публичный MIB содержит открытую информацию управления сетью,
которая может быть доступна для всех NMS, частный MIB содержит конкретную информацию,
которая может быть просмотрена и контролируется поддержкой производителя.
MIB-I [RFC1156] была первой реализацией публичных MIB SNMP, и была заменена MIB-II
[RFC1213]. MIB-II расширяет MIB-I и сохраняет OID для MIB деревьев в MIB-I. MIB-II, содержит
вложенные деревья, которые также называются группами. Объекты в этих группах охватывают
все функциональные области в управлении сетью. NMS получает информацию об управлении
сетью просматривая MIB на SNMP агенте.
Коммутатор может работать в качестве SNMP агента, а также поддерживает SNMP v1/v2c и SNMP
v3. Также коммутатор поддерживает базовые MIB-II, RMON публичные MIB и другие публичные
MID, такие как Bridge MIB. Кроме того, коммутатор поддерживает самостоятельно определенные
частные MIB.
2.4.3
Введение в RMON
RMON является наиболее важным расширением стандартного SNMP протокола. RMON
является набором определений MIB и используется для определения стандартных средств и
интерфейсов для наблюдения за сетью, позволяет осуществлять связь между терминалами
