67

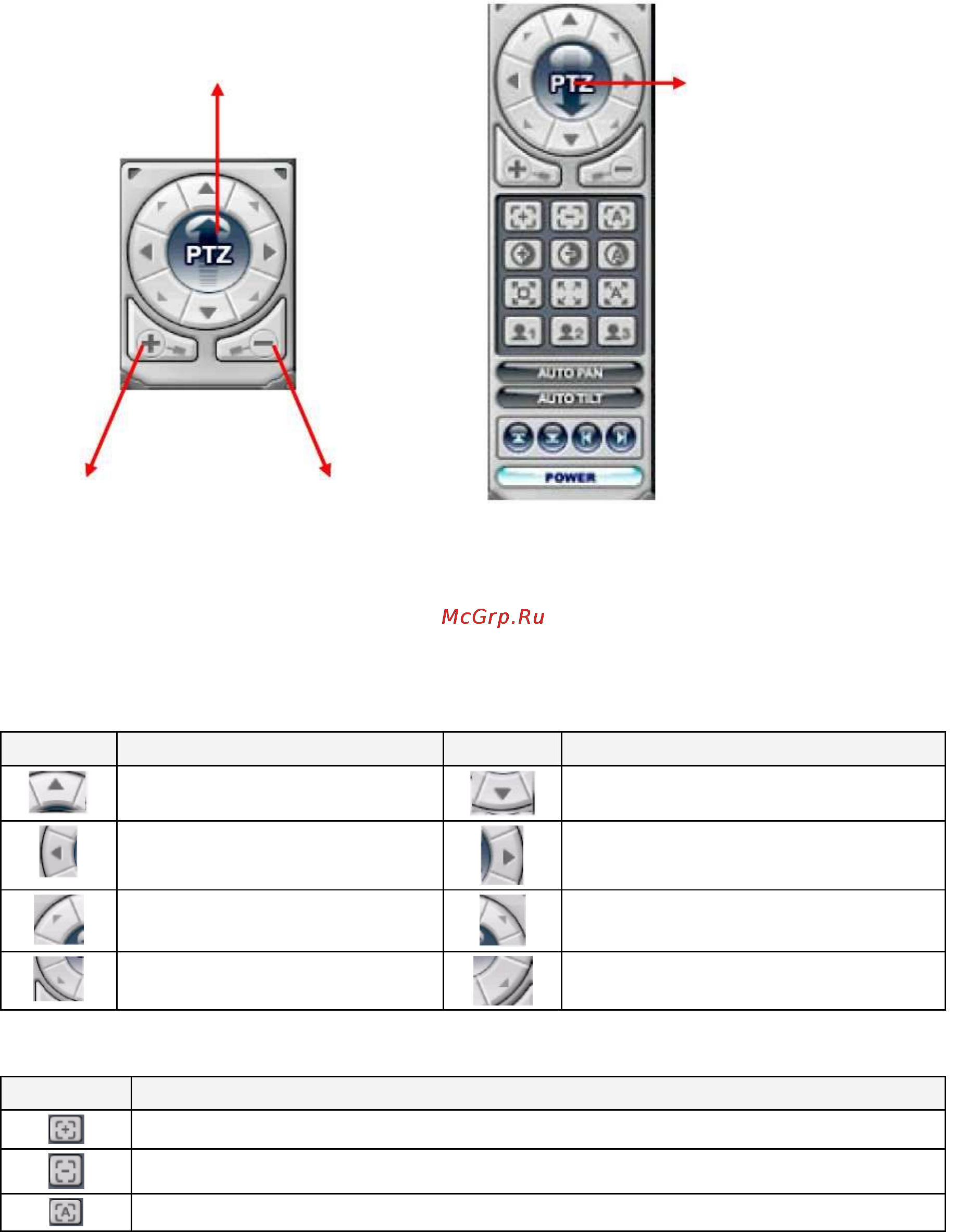

6) Управление поворотом/наклоном
Удалить Приблизить
Полный интерфейс
Сокращенный интерфейс
Если к видеорегистратору подключены одна или несколько поворотных камер, то ими можно
управлять с помощью модуля управления PTZ. Для управления камерой, привязанной к
определенному каналу, нужно просто нажать мышью на соответствующем экране (в этот момент
камера должна быть подключена).
a. Поворот и наклон
Кнопка Выполняемые действия Кнопка Выполняемые действия
Наклон вверх
Наклон вниз
Поворот влево
Поворот вправо
Влево вверх
Вправо вверх
Влево вниз
Вправо вниз
b. Фокус (FOCUS)
Кнопка Выполняемые действия
Фокус дальше
Фокус ближе
Автоматическая фокусировка
