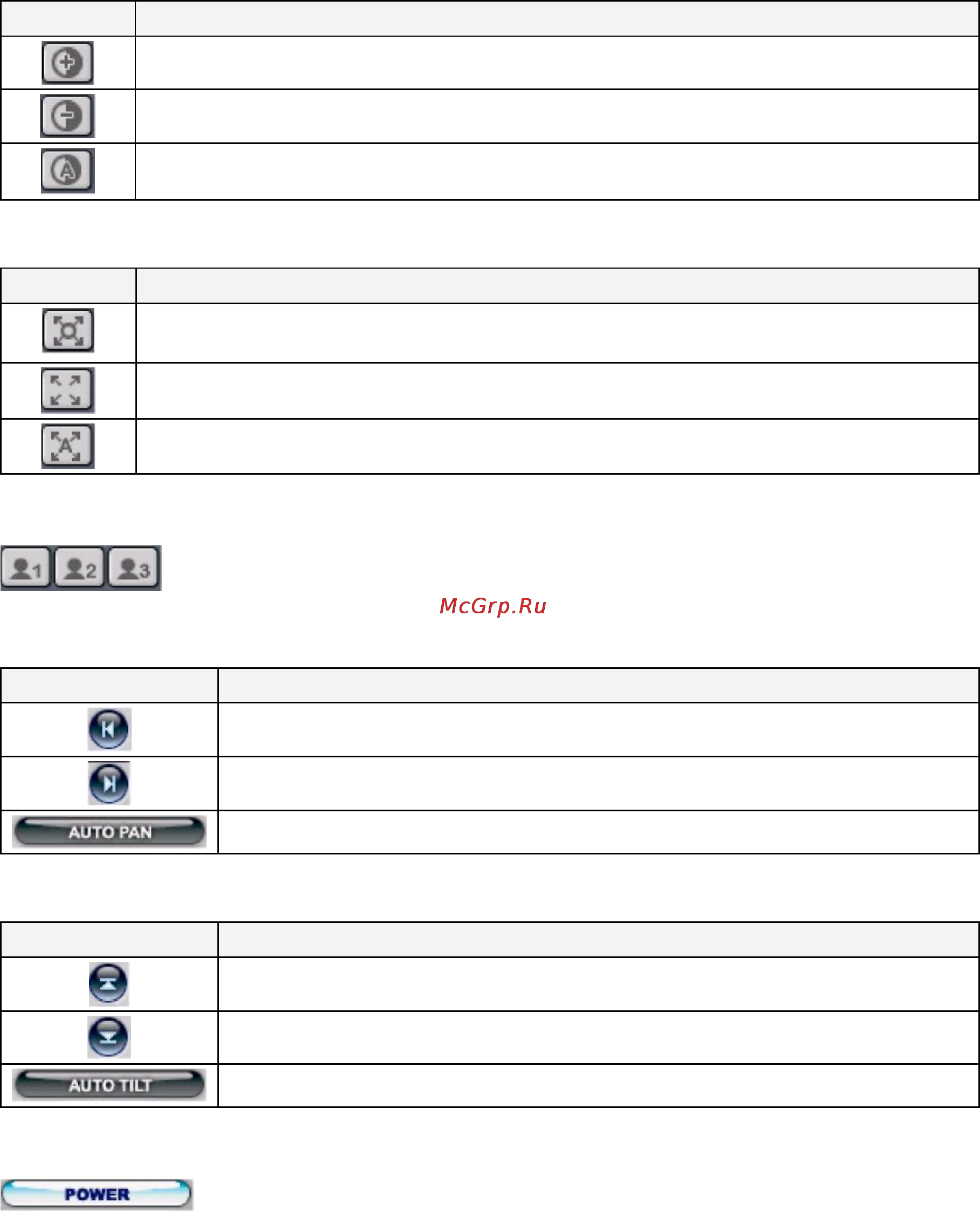

c. Диафрагма (Iris)
Кнопка Выполняемые действия
Открыть диафрагму.
Закрыть диафрагму.
Автоматическое открывание/закрывание диафрагмы
d. Последовательный обход предустановок камеры (Tour)
Кнопка Выполняемые действия
Установить правило обхода. Полный путь обхода зависит от подключенных
PTZ-камер.
Удалить правило обхода.
Выполнить обход.
e. Специальные функциональные клавиши
Выполняют различные функции в зависимости от типа PTZ-камер.
f. Автоматический поворот (Auto Pan)
Кнопка Выполняемые действия
Задайте крайнее левое положение при автоматическом повороте.
Задайте крайнее правое положение при автоматическом повороте.
Включить автоматический поворот.
g. Автоматический наклон (Auto Tilt)
Кнопка Выполняемые действия
Задайте крайнее верхнее положение при автоматическом наклоне.
Задайте крайнее нижнее положение при автоматическом наклоне.
Включить автоматический наклон.
h. Питание PTZ-камеры
Режим ожидания или включение/выключение питания камеры.
