69

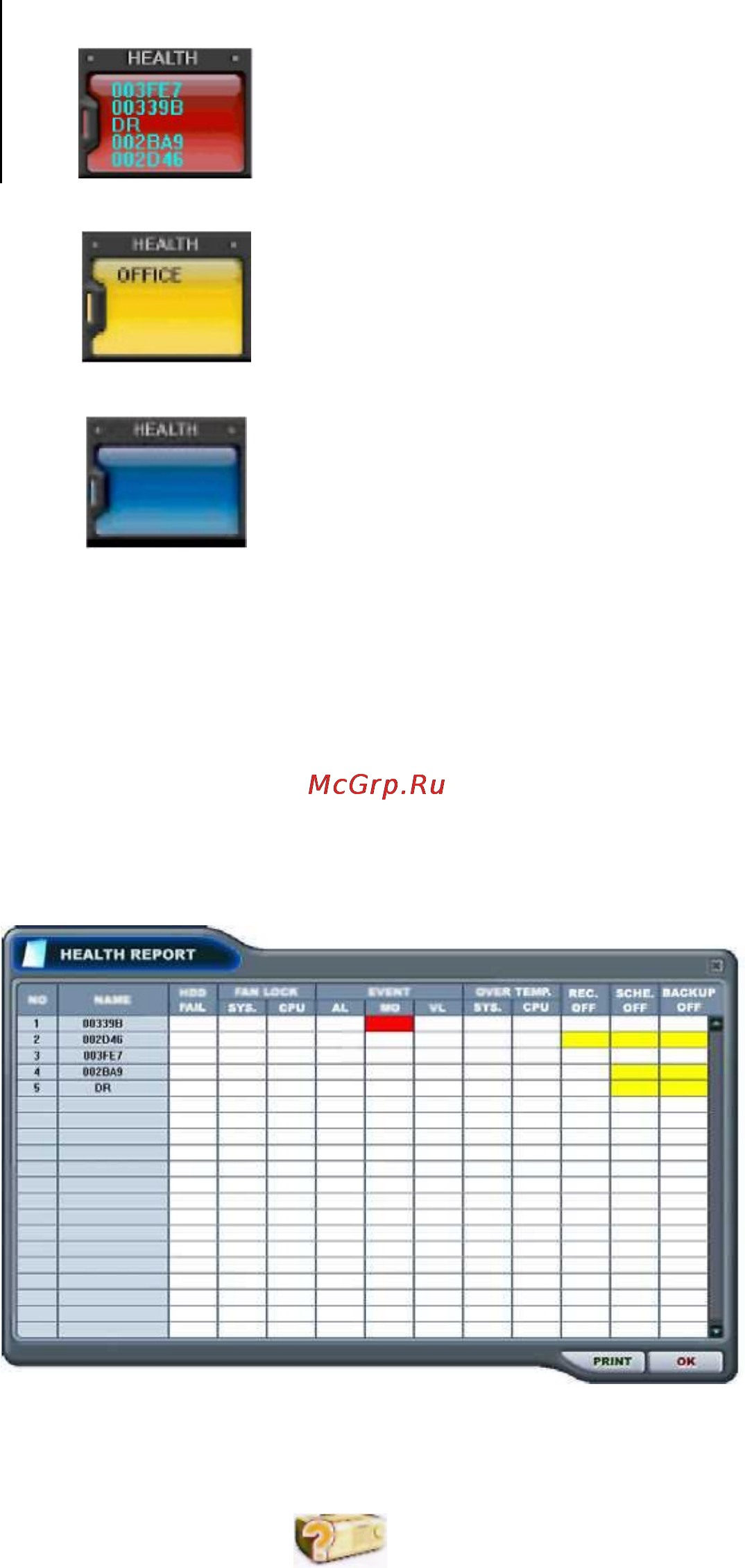

(7) HEALTH (Статус)
В этом окне отображаются имена последних пяти видеорегистраторов, с которых пришли
сообщения о проблеме или событии. В этом окне цвет фона меняется в зависимости от типа
сообщения.
a. красный
Красный цвет указывает на возникновение серьезных неисправностей, таких
как потеря соединения, таймаут соединения, отключение питания
,
неисправность вентилятора, системная ошибка, неисправность жесткого
диска, либо на их устранение.
b. желтый
Желтый цвет указывает на события, связанные с записью или тревогой
:
потеря или восстановление видеосигнала, сигнал датчика тревоги, сигнал
детектора движения, останов записи, выключение записи по расписанию
,
останов резервного копирования.
c. синий
Синий цвет говорит о том, что все видеорегистраторы работают нормально
.
В этом режиме отображаются только имена устройств, сообщающих о
следующих событиях: начало записи, начало резервного копирования
,
начало записи по расписанию.
(1) HEALTH REPORT (Отчет о статусе)
Меню "HEALTH REPORT" предоставляет пользователю информацию о статусе всех подключенных
видеорегистраторов. Оно позволяет отслеживать до 300 различных состояний видеорегистраторов,
включая неисправности, события, режимы записи и т.д.
Меню отчета о статусе вызывается двойным щелчком на “HEALTH”.
Подробную информацию можно увидеть, щелкнув два раза по имени видеорегистратора в отчете о
статусе или по иконке в окне видеорегистатора.
