89

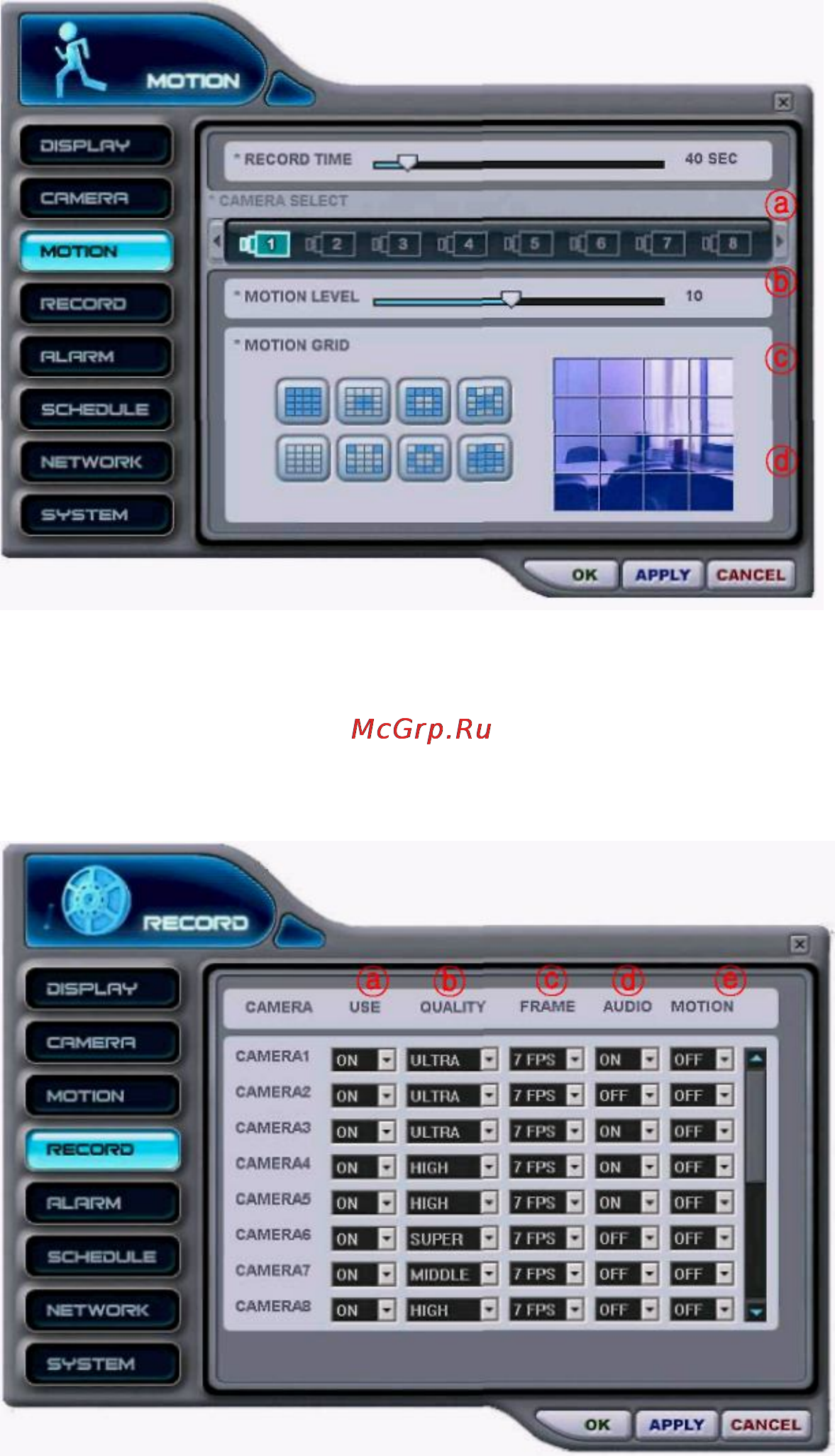

3) MOTION - настройка параметров записи по сигналу детектора движения
a. Record Time -
время записи
(д
лительность записи после
возникновения события)
b. Camera Select - выбор
PTZ-камер
c. Motion Level -
чувствительность
(от 1 до 20)
d. Motion Grid - зона обнаружения.
Укажите зону обнаружения
движения.
4) RECORD - настройка записи
a. Выберите:
"ON" (Включить) или
"OFF" (Выключить) запись для
каждой камеры.
b. QUALITY -
качество
изображения
c. FRAME –
скорость записи по
событию и/или в нормальном
режиме
d. AUDIO –
запись звука
(включить/выключить)
e. MOTION -
запись по сигналу
детектора движения
(включить/выключить)
