90

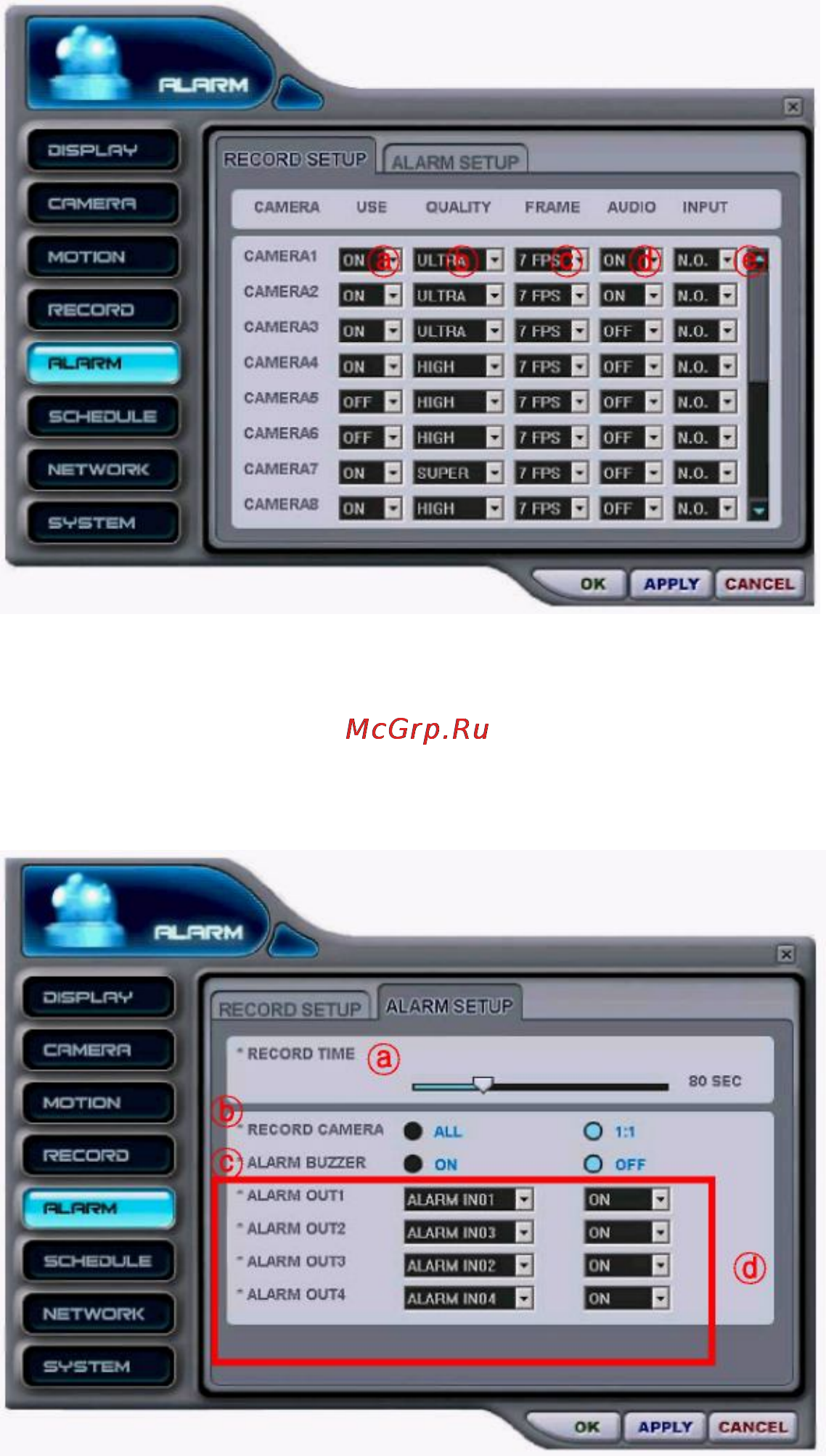

5) ALARM - запись по тревоге
(1) Record Setup – настройка параметров записи
a.
Выберите: "ON" (Включить) или
"OFF" (Выключить) запись для
каждой камеры.
b. QUALITY -
качество
изображения
c. FRAME –
скорость записи по
событию и/или в нормальном
режиме
d. AUDIO – запись звук
а
(включить/выключить)
e. INPUT – тип входа тревоги
(N.O.
- нормально разомкнутый, N.C.-
нормально замкнутый)
(2) Alarm Setup – настройка записи по тревоге
a. RECORD TIME - время записи (длительность записи после возникновения события)
b. RECORD CAMERA – выбор камер для записи по тревоге (All – все, 1:1 – одна)
c. ALARM BUZZER - зуммер тревоги (включить/выключить)
d. ALARM OUT - выход тревоги Укажите условие включения реле при формировании сигналов
тревоги.
