5
c) Eventuali cappe devono essere installate secondo le
indicazioni contenute nel libretto di istruzioni cappe.

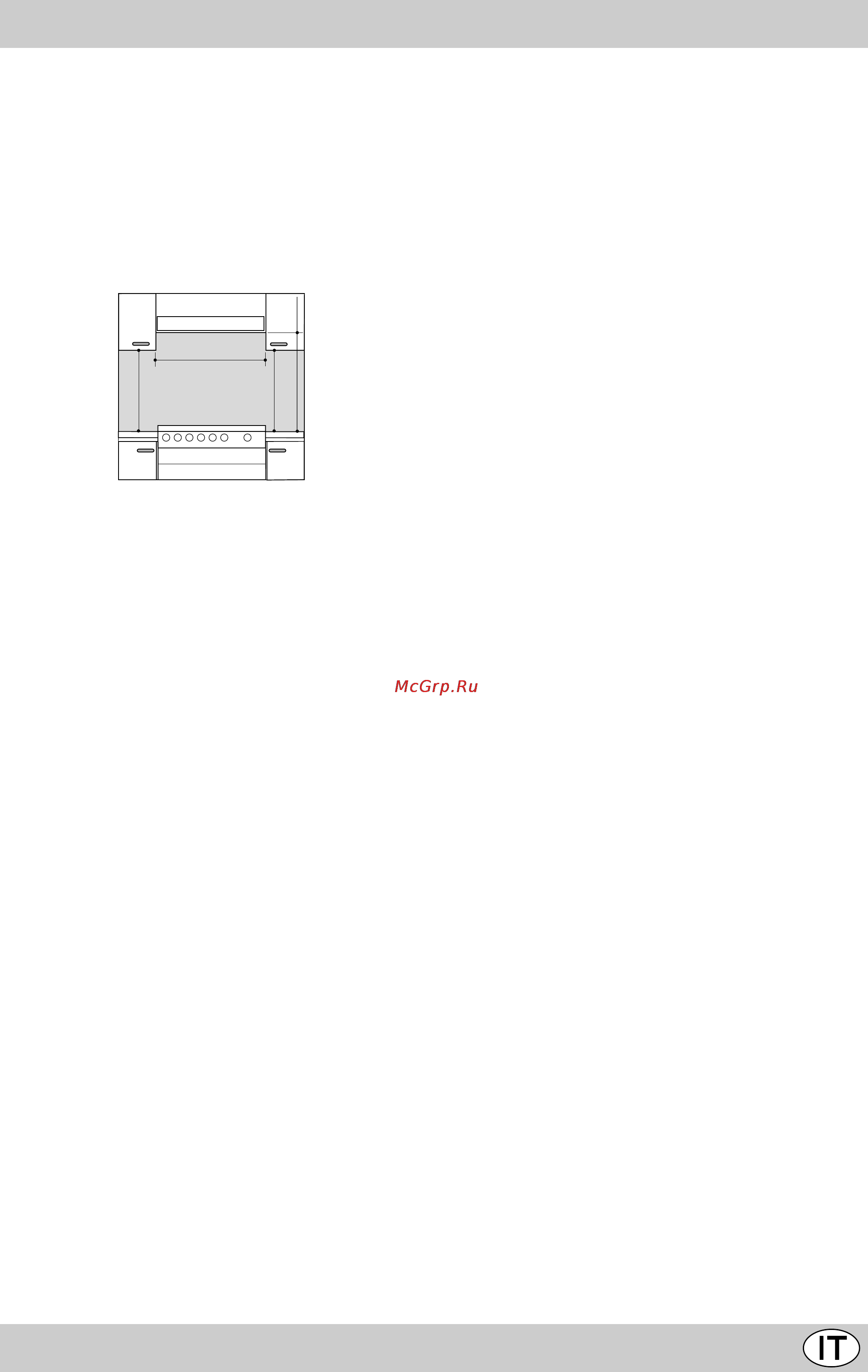

d) Allorché la cucina venga installata sotto un pensile,
quest’ultimo dovrà mantenere una distanza minima dal
piano di 420 mm (millimetri). La distanza minima a cui
possono essere posizionati mobili da cucina infiam-
mabili direttamente sopra il piano di lavoro è di 700
mm.
e) La parete a contatto con la parete posteriore della cu-
cina deve essere in materiale ininfiammabile.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
Collegamento gas
Il collegamento dell’apparecchio alla tubazione o alla bombola
del gas dovrà essere effettuato come prescritto dalle Norme UNI-
CIG 7129 e 7131, solo dopo essersi accertati che esso è rego-
lato per il tipo di gas con cui sarà alimentato. In caso contrario
eseguire le operazioni indicate al paragrafo “Adattamento ai di-
versi tipi di gas”. Su alcuni modelli l’alimentazione del gas può
avvenire indifferentemente da destra o da sinistra a seconda dei
casi; per cambiare il collegamento è necessario invertire il
portagomma con il tappo di chiusura e sostituire la guarnizione
di tenuta (in dotazione con l’apparecchio). Nel caso di alimenta-
zione con gas liquido, da bombola, utilizzare regolatori di pres-
sione conformi alle Norme Nazionali in vigore.
Importante: per un sicuro funzionamento, per un adeguato uso
dell’energia e maggiore durata dell’apparecchiatura, assicurar-
si che la pressione di alimentazione rispetti i valori indicati nella
tabella 1 “Caratteristiche dei bruciatori ed ugelli”.
Allaccio con tubo flessibile
Eseguire il collegamento per mezzo di un tubo flessibile
per gas rispondente alle caratteristiche indicate nelle nor-
me UNI-CIG 7140. Il diametro interno del tubo da utilizza-
re deve essere:
- 8mm per alimentazione con gas liquido;
- 13mm per alimentazione con gas metano.
In particolare, per la messa in opera di tali tubi flessibili,
debbono essere rispettate le seguenti prescrizioni:
• Non deve essere in nessun punto del suo percorso a
contatto con parti che siano a temperature maggiori di
50°C;
• Abbia una lunghezza inferiore a 1500 mm;
• Non sia soggetto ad alcun sforzo di trazione e di tor-
sione, inoltre non deve presentare curve eccessiva-
mente strette o strozzature;
• Non venga a contatto con corpi taglienti, spigoli vivi e
con parti mobili o schiacciato;
• Deve essere facilmente ispezionabile lungo tutto il per-
corso allo scopo di poter controllare il suo stato di con-
servazione;
Assicurarsi che il tubo sia ben calzato alle sue due estre-
mità e fissarlo per mezzo di fascette di serraggio confor-
mi alla UNI-CIG 7141. Qualora una o più di queste condi-
zioni non possa essere rispettata, bisognerà ricorrere ai
tubi metallici flessibili, conformi alla norma UNI-CIG 9891.
Allorchè la cucina venga installata secondo le condizioni
della classe 2 sottoclasse 1 è opportuno collegarsi alla
rete gas solamente tramite tubo metallico flessibile con-
forme alla UNI-CIG 9891.
Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati
Eliminare il portagomma già presente sull’apparecchio. Il
raccordo di entrata del gas all’apparecchio è filettato 1/2
gas maschio cilindrico. Utilizzare esclusivamente tubi con-
formi alla Norma UNI-CIG 9891 e guarnizioni di tenuta
conformi all
e Norme Nazionali in vigore
. La messa in opera
di tali tubi deve essere effettuata in modo che la loro lun-
ghezza, in condizioni di massima estensione, non sia
maggiore di 2000 mm.
Controllo tenuta
Importante: ad installazione ultimata controllare la perfetta te-
nuta di tutti i raccordi utilizzando una soluzione saponosa e mai
una fiamma.
Ad allacciamento avvenuto assicurarsi che il tubo metallico fles-
sibile non venga a contatto con parti mobili o schiacciato.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico in-
dicato sulla targhetta caratteristiche, nel caso di collega-
mento diretto alla rete è necessario interporre tra l’appa-
recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra non deve
essere interrotto dall’interruttore). Il cavo di alimentazio-
ne deve essere posizionato in modo che non raggiunga
in nessun punto una temperatura superiore di 50°C a
quella ambiente. Prima di effettuare l’allacciamento ac-
certarsi che:
• la valvola limitatrice e l’impianto domestico possano
sopportare il carico dell’apparecchiatura (vedi targhetta
caratteristiche);
• l’impianto di alimentazone sia munito di efficace colle-
gamento a terra secondo le norme e le disposizioni di
legge;
• la presa o l’interruttore omnipolare siano facilmente
raggiungibili con il piano installato.
N.B: non utilizzare riduzioni, adattatori o derivatori in quan-
to essi potrebbero provocare riscaldamenti o bruciature.
Adattamento del piano ai diversi tipi di gas
Per adattare la cucina ad un tipo di gas diverso da quello
per il quale essa è predisposta (indicato sulla etichetta
fissata al coperchio), occorre effettuare le seguenti ope-
razioni:
a) Sostituire il portagomma già montato con quello con-
tenuto nella confezione “accessori della cucina”.
Attenzione:Il portagomma per gas liquido porta
stampigliato il numero 8, quello per gas metano il numero
13. Avvalersi comunque di una guarnizione di tenuta nuo-
va.
b) Sostituzione degli ugelli dei bruciatori del piano:
• togliere le griglie e sfilare i bruciatori dalle loro sedi;
• svitare gli ugelli, servendosi di una chiave a tubo da 7
