104
СЕРИЯ e-LNE

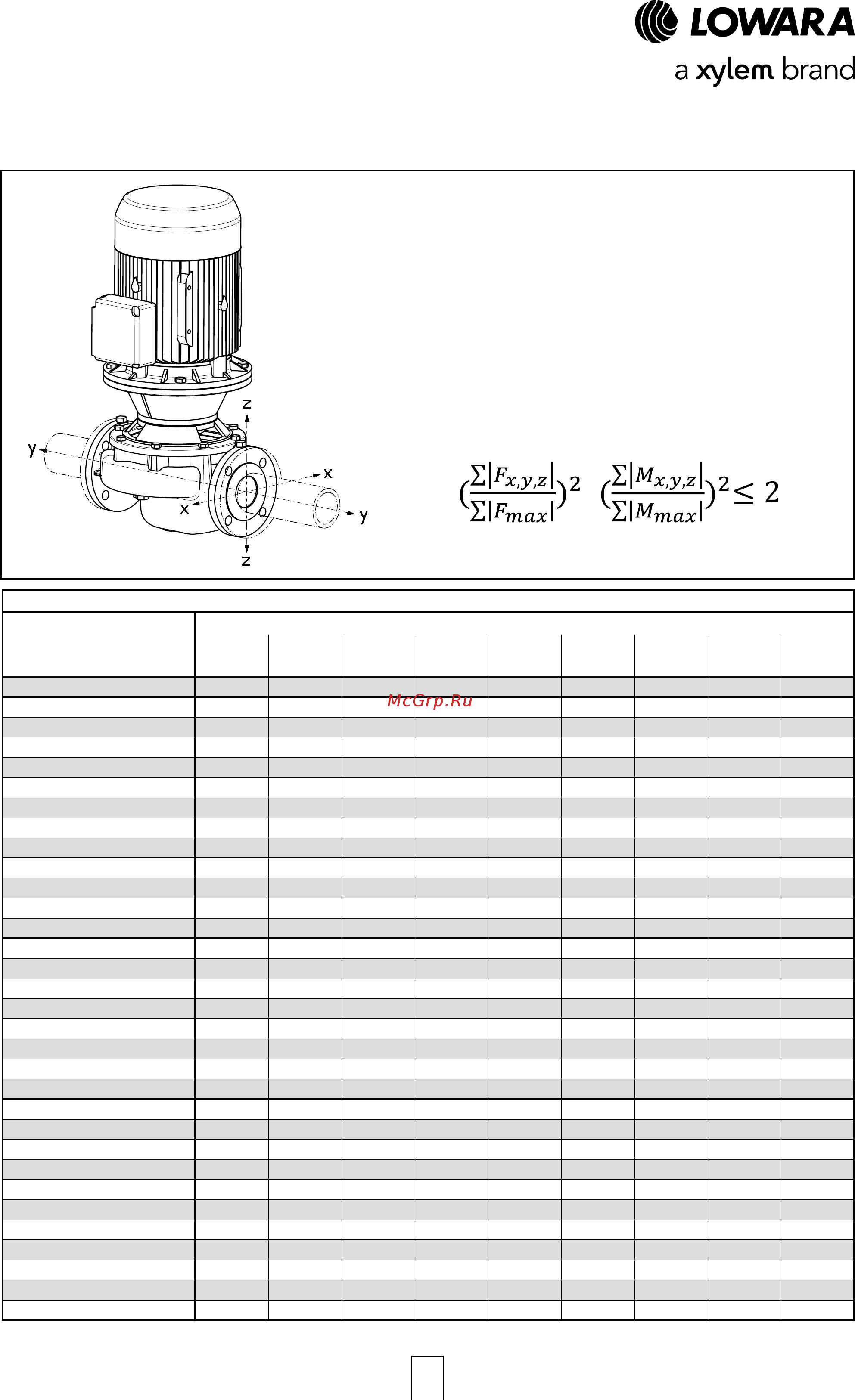

Допустимые нагрузки на фланцы
Действительно для насоса, подвешенного на трубопровод
LNE FLANGES LOAD
DNS-DND Fx макс. Fy макс. Fz макс. ƩF макс. Mx макс. My макс. Mz макс. ƩM макс.
[Н] [Н] [Н] [Н] [Нм] [Нм] [Нм] [Н]
32-160 32 450 530 430 820 550 380 430 800
40-125 40 550 630 500 980 650 450 530 960
40-160 40 550 630 500 980 650 450 530 960
40-200 40 550 630 500 980 650 450 530 960
40-250 40 550 630 500 980 650 450 530 960
50-125 50 750 830 680 1310 700 500 580 1040
50-160 50 750 830 680 1310 700 500 580 1040
50-200 50 750 830 680 1310 700 500 580 1040
50-250 50 750 830 680 1310 700 500 580 1040
65-125 65 930 1050 850 1650 750 550 600 1110
65-160 65 930 1050 850 1650 750 550 600 1110
65-200 65 930 1050 850 1650 750 550 600 1110
65-250 65 930 1050 850 1650 750 550 600 1110
80-160 80 1130 1250 1030 1980 800 580 650 1190
80-200 80 1130 1250 1030 1980 800 580 650 1190
80-250 80 1130 1250 1030 1980 800 580 650 1190
80-315 80 1130 1250 1030 1980 800 580 650 1190
100-160 100 1500 1680 1350 2630 880 630 730 1310
100-200 100 1500 1680 1350 2630 880 630 730 1310
100-250 100 1500 1680 1350 2630 880 630 730 1310
100-315 100 1500 1680 1350 2630 880 630 730 1310
125-160 125 1780 1980 1600 3110 1050 750 950 1610
125-200 125 1780 1980 1600 3110 1050 750 950 1610
125-250 125 1780 1980 1600 3110 1050 750 950 1610
125-315 125 1780 1980 1600 3110 1050 750 950 1610
150-200 150 2250 2500 2030 3930 1250 880 1030 1850
150-250 150 2250 2500 2030 3930 1250 880 1030 1850
150-315 150 2250 2500 2030 3930 1250 880 1030 1850
200-250 200 3000 3350 2700 5250 1630 1150 1330 2400
200-315 200 3000 3350 2700 5250 1630 1150 1330 2400
200-400 200 3000 3350 2700 5250 1630 1150 1330 2400
250-315 250 3000 3350 2700 5250 1630 1150 1330 2400
LNE-LNT_load_pipe-en_a_td
Чугунный корпус: EN-GJL-250
Размер
Всасывание— нагнетание
Силы, действующие на фланцы насоса, рассчитаны по
EN ISO 5199:2002.
Если действующие нагрузки не достигают максимальных
допустимых величин, то одна из таких нагрузок может
превышать нормальное предельное значение, при
условии соблюдения указанных ниже дополнительных
условий:
- любая составляющая силы или момента должна быть
ограничена максимальным допустимым значением,
умноженным на 1,4;
- фактические силы и моменты, действующие на каждый
фланец, подчиняются следующей формуле:
+
