155
LNES-BASE-RU_B_DD
340
380
340
380
Ø15
35
6
Ø205
Ø275
15

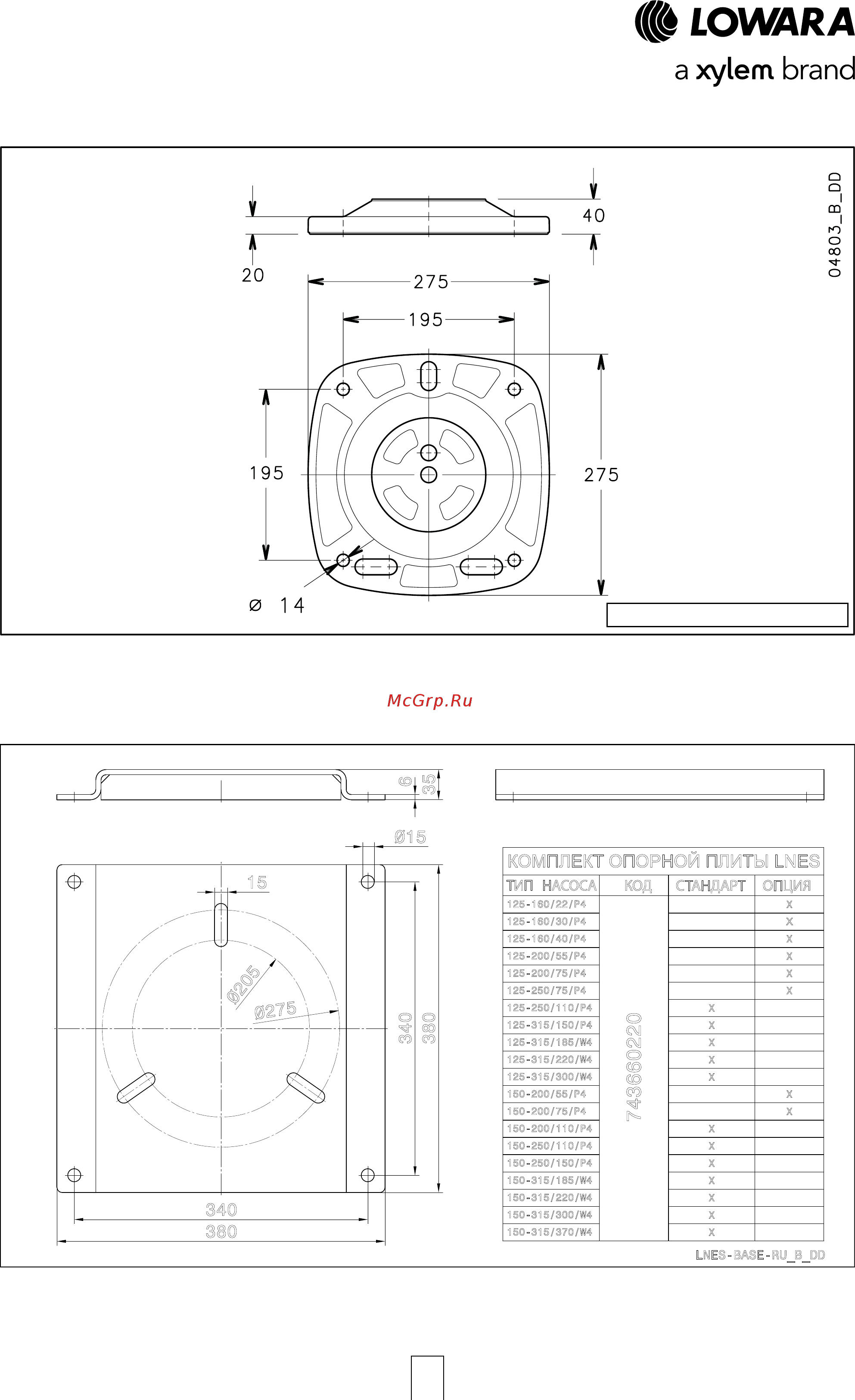

КОМПЛЕКТ ОПОРНОЙ ПЛИТЫ LNES
ТИП НАСОСА
КОД
СТАНДАРТ
ОПЦИЯ
125-160/22/P4
743660220
X
125-160/30/P4
X
125-160/40/P4
X
125-200/55/P4
X
125-200/75/P4
X
125-250/75/P4
X
125-250/110/P4
X
125-315/150/P4
X
125-315/185/W4
X
125-315/220/W4
X
125-315/300/W4
X
150-200/55/P4
X
150-200/75/P4
X
150-200/110/P4
X
150-250/110/P4
X
150-250/150/P4
X
150-315/185/W4
X
150-315/220/W4
X
150-315/300/W4
X
150-315/370/W4
X
СЕРИИ e-LNE 32, 40, 50, 65, 80, 100
КОМПЛЕКТ ОПОРНОЙ ПЛИТЫ
СЕРИИ e-LNE 125, 150
КОМПЛЕКТ ОПОРНОЙ ПЛИТЫ
КОД КОМПЛЕКТА: 109391270
