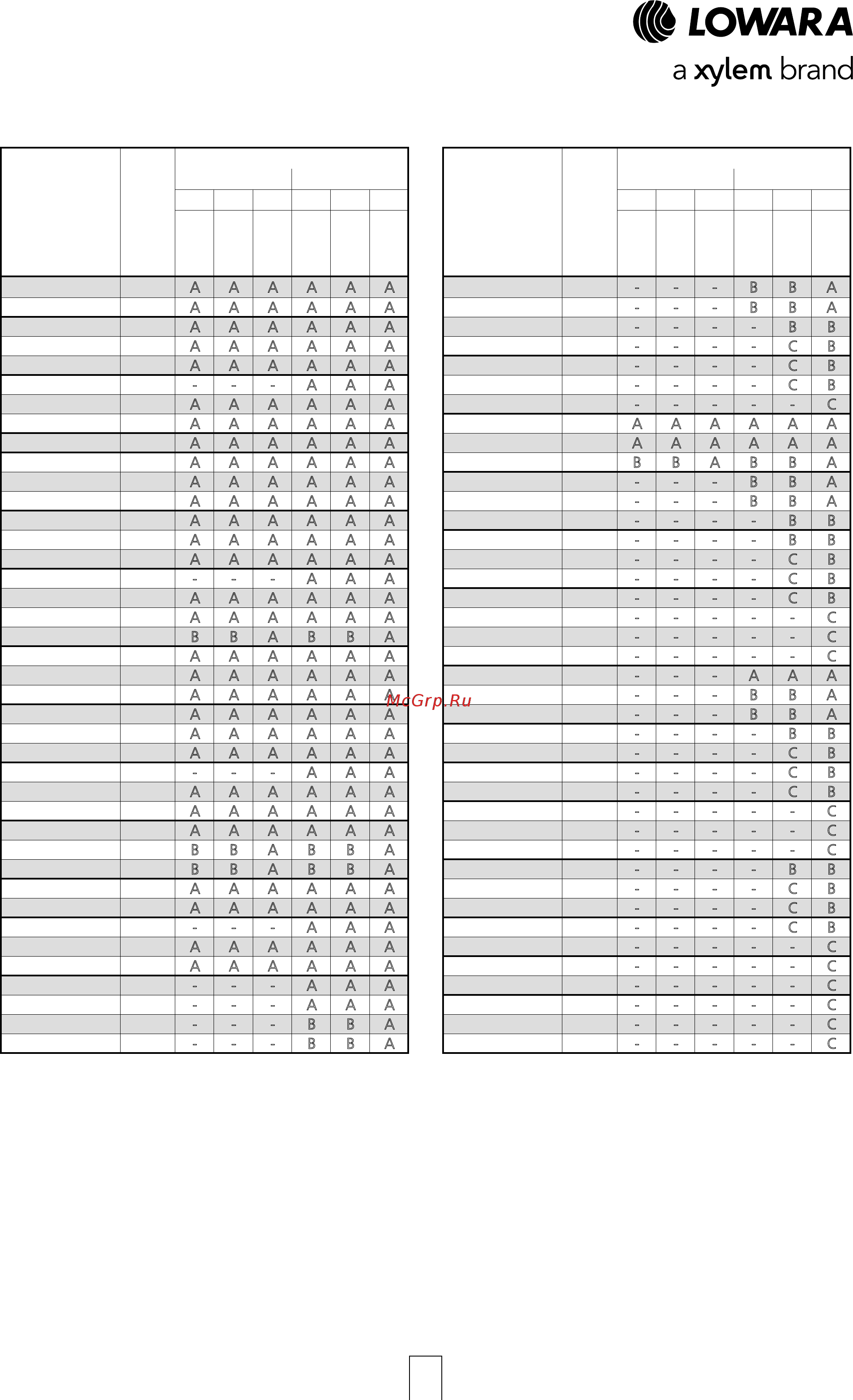

115
СЕРИЯ e-LNE..H
ПЕРЕЧЕНЬ 4-ПОЛЮСНЫХ МОДЕЛЕЙ 50 Гц
РАЗМЕР кВт /2 /3 /4 /2 /3 /4 РАЗМЕР кВт /2 /3 /4 /2 /3 /4
LNE..H
1~ 230V
3~ 230V
3~ 400V
1~ 230V
3~ 230V
3~ 400V
LNE..H
1~ 230V
3~ 230V
3~ 400V
1~ 230V
3~ 230V
3~ 400V
40-160/05 0,55 A A A A A A 80-250/30 3 - - - B B A
40-160/07 0,75 A A A A A A 80-250/40 4 - - - B B A
40-200/05 0,55 A A A A A A 80-250/55 5,5 - - - - B B
40-200/07 0,75 A A A A A A 80-250/75 7,5 - - - - C B
40-200/11 1,1 A A A A A A 80-315/75 7,5 - - - - C B
40-250/11 1,1 - - - A A A 80-315/110 11 - - - - C B
40-250/15 1,5 A A A A A A 80-315/150 15 - - - - - C
40-250/22 2,2 A A A A A A 100-160/15 1,5 A A A A A A
50-125/05 0,55 A A A A A A 100-160/22 2,2 A A A A A A
50-160/05 0,55 A A A A A A 100-160/30 3 B B A B B A
50-160/07 0,75 A A A A A A 100-200/30 3 - - - B B A
50-160/11 1,1 A A A A A A 100-200/40 4 - - - B B A
50-200/07 0,75 A A A A A A 100-200/55 5,5 - - - - B B
50-200/11 1,1 A A A A A A 100-250/55 5,5 - - - - B B
50-200/15 1,5 A A A A A A 100-250/75 7,5 - - - - C B
50-250/11 1,1 - - - A A A 100-250/110 11 - - - - C B
50-250/15 1,5 A A A A A A 100-315/110 11 - - - - C B
50-250/22 2,2 A A A A A A 100-315/150 15 - - - - - C
50-250/30 3 B B A B B A 100-315/185 18,5 - - - - - C
65-125/05 0,55 A A A A A A 100-315/220 22 - - - - - C
65-125/07 0,75 A A A A A A 125-160/22 2,2 - - - A A A
65-125/11 1,1 A A A A A A 125-160/30 3 - - - B B A
60-160/07 0,75 A A A A A A 125-160/40 4 - - - B B A
65-160/11 1,1 A A A A A A 125-200/55 5,5 - - - - B B
65-160/15 1,5 A A A A A A 125-200/75 7,5 - - - - C B
65-200/11 1,1 - - - A A A 125-250/75 7,5 - - - - C B
65-200/15 1,5 A A A A A A 125-250/110 11 - - - - C B
65-200/22 2,2 A A A A A A 125-315/150 15 - - - - - C
65-250/22 2,2 A A A A A A 125-315/185 18,5 - - - - - C
65-250/30 3 B B A B B A 125-315/220 22 - - - - - C
65-250/40 4 B B A B B A 150-200/55 5,5 - - - - B B
80-125/05 0,55 A A A A A A 150-200/75 7,5 - - - - C B
80-125/15 1,5 A A A A A A 150-200/110 11 - - - - C B
80-160/11 1,1 - - - A A A 150-250/110 11 - - - - C B
80-160/15 1,5 A A A A A A 150-250/150 15 - - - - - C
80-160/22 2,2 A A A A A A 150-315/185 18,5 - - - - - C
80-200/15 1,5 - - - A A A 150-315/220 22 - - - - - C
80-200/22 2,2 - - - A A A 200-250/150 15 - - - - - C
80-200/30 3 - - - B B A 200-250/185 18,5 - - - - - C
80-200/40 4 - - - B B A 200-250/220 22 - - - - - C
LNEH-HVL_models-4p50-en_c_sc
ВЕРСИЯ
ВЕРСИЯ
LNEEH
LNESH
LNEEH
LNESH
