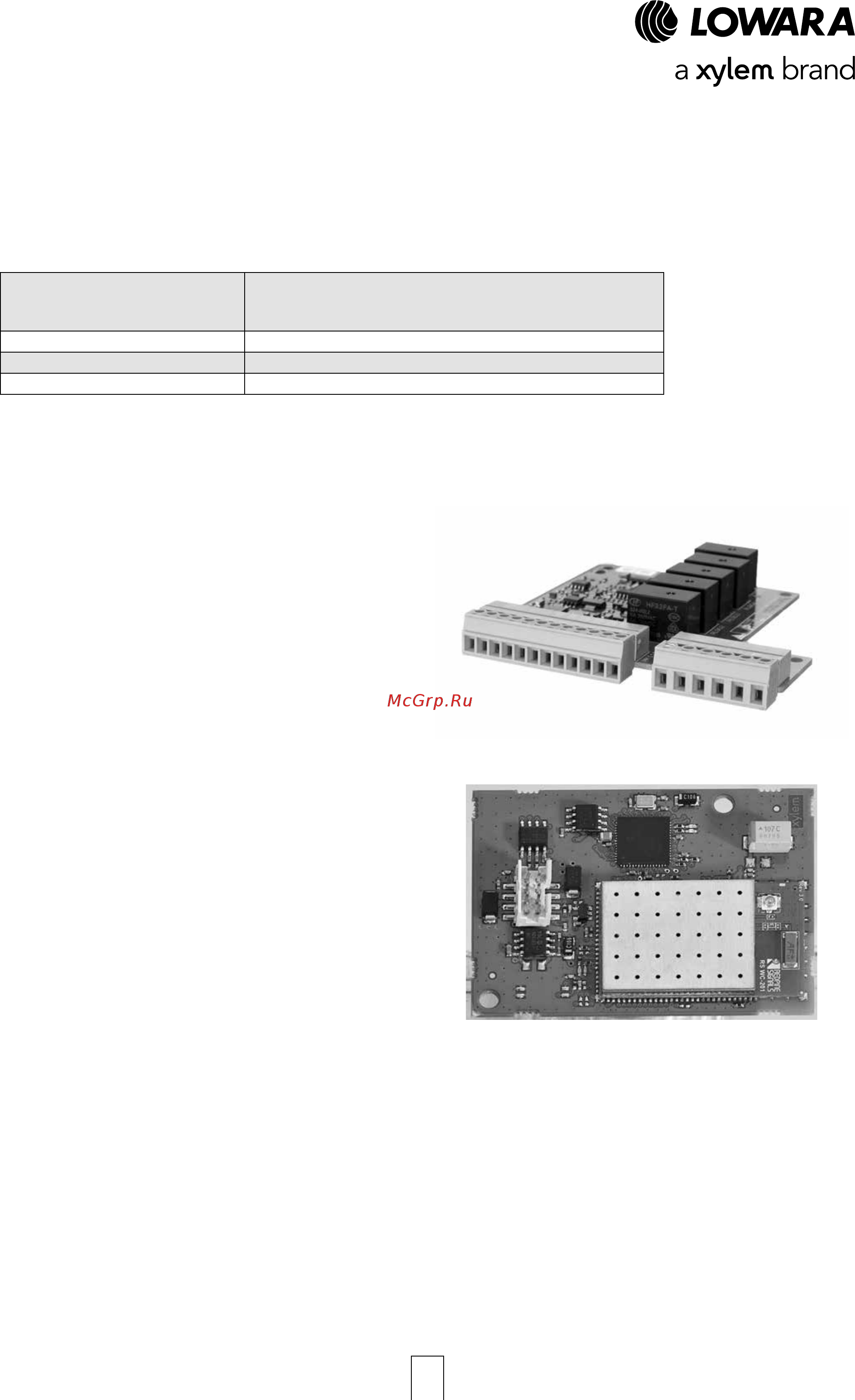

113
Требования ЭМС
HYDROVAR соответствует нормам, установленным для изделия стандартом EN61800-3:2004 + A1:2012,
который определяет категории (от C1 до C4) для области применения устройства.
Исходя из длины кабеля двигателя, HYDROVAR классифицируется по категории (согласно нормам EN61800-
3), указанной в таблице ниже:
HYDROVAR HVL
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
HVL
Классификация HYDROVAR по категории
основывается на нормах EN61800-3
2,015 ÷ 2,040 C1 (*)
3,015 ÷ 3,110 C2 (*)
4,015 ÷ 4,220 C2 (*)
(*) Длина кабеля двигателя — 0,75
ПЛАТА
Premium Card HYDROVAR
Для серий e-LNE..H и e-LNT..H Premium Card входит в
стандартный комплект поставки модуля HYDROVAR.
Это позволяет контролировать с внешней панели до
пяти насосов с постоянной скоростью.
Premium Card обеспечит дополнительные
характеристики, перечисленные ниже:
• 2 дополнительных аналоговых входа;
• 2 аналоговых выхода;
• 1 дополнительный цифровой вход;
• 5 реле
Плата Wi-Fi HYDROVAR (доп. позиция)
С помощью Wi-Fi модуля, установленного на
HYDROVAR, можно соединить блок с беспроводным
реле.
Датчики
Для HYDROVAR предлагаются следующие датчики:
а. Датчик давления
б. Датчик перепада давлений
в. Датчик температуры
г. Индикатор расхода
д. Датчик уровня
ДОПОЛНИТЕЛЬНЫЕ
КОМПЛЕКТУЮЩИЕ
