154
СЕРИЯ e-LNE

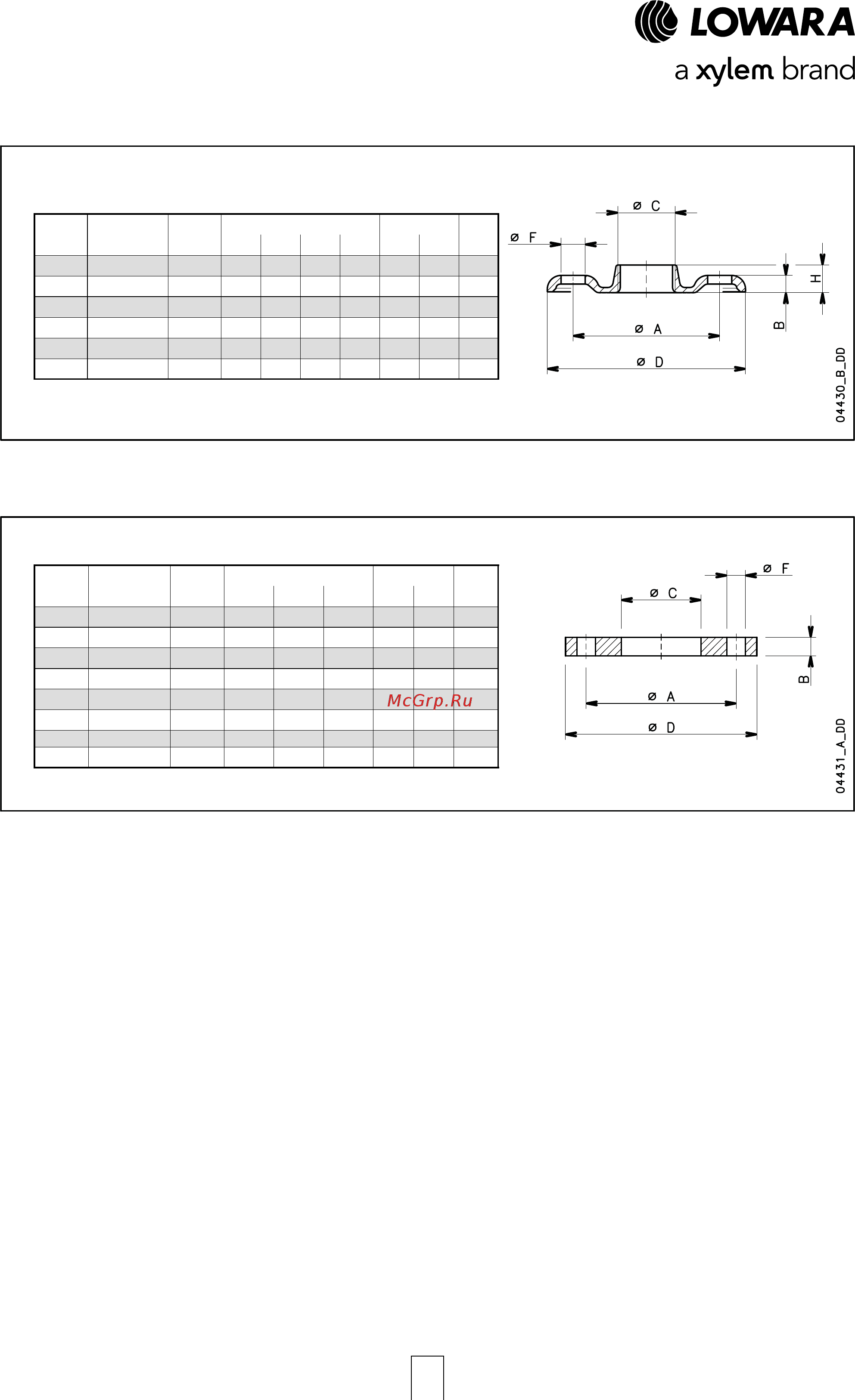

НАБОР СВАРНЫХ ОТВЕТНЫХ ФЛАНЦЕВ СОГЛАСНО EN 1092-1
СЕРИЯ e-LNE
НАБОР РЕЗЬБОВЫХ ОТВЕТНЫХ ФЛАНЦЕВ СОГЛАСНО EN 1092-1
DIMENSIONI CONTROFLANGE TONDE FILETTATE per LNE e LNT
DN ø C ø A B ø D H ø F N° PN
32 109398010 Rp 1¼ 100 13 140 16 18 4 16
40 109398020 Rp 1½ 110 14 150 19 18 4 16
50 109398030 Rp 2 125 16 165 24 18 4 16
65 109392710 Rp 2½ 145 16 185 23 18 4 16
80 109392720 Rp 3 160 17 200 27 18 8 16
100 109392730 Rp 4 180 18 220 31 18 8 16
Lne-Lnt-ctf-tonde-f-en_b_td
ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
ОТВЕРСТИЯ
КОД
НАБОРА
DIMENSIONI CONTROFLANGE TONDE A SALDARE per LNE e LNT
DN ø C ø A B ø D ø F N° PN
32 109395832 43 100 18 140 18 4 16
40 109390662 49,5 110 18 150 18 4 16
50 109390692 61,5 125 20 165 18 4 16
65 109390732 77,5 145 20 185 18 4 16
80 109390762 90,5 160 20 200 18 8 16
100 109390772 116 180 22 220 18 8 16
125 707941320 141,5 210 22 250 18 8 16
150 707941330 170,5 240 24 285 22 8 16
Lne-Lnt-ctf-tonde-s-en_b_td
DIMENSIONS (mm) HOLES
КОД
НАБОРА
