111
СЕРИЯ e-LNE..H
(e-LNE c HYDROVAR)
Основное назначение устройства HYDROVAR —
контроль перекачки, чтобы она отвечала запросам
системы.
HYDROVAR осуществляет эти функции с
помощью:
1) измерения давления в системе или расхода с
помощью датчика, установленного на выпуске
насоса;
2) расчета скорости двигателя для поддержания
нужного расхода или давления;
3) передачи насосу сигнала запуска двигателя,
увеличения скорости, снижения скорости или
остановки.
4) В случае установки нескольких насосов HYDROVAR
автоматически обеспечит циклическую смену
последовательности запуска насосов.
В дополнение к этим основным функциям HYDROVAR
может осуществлять регулировки, доступные только
самым совершенным компьютеризованным системам
управления. Вот ряд примеров:
• остановка насоса при нулевой потребности;
• остановка насоса (насосов) в случае сбоя подачи
воды (защита от работы без жидкости);
• остановка насоса (насосов), если требуемая подача
превышает максимальную подачу насоса (защита от
кавитации, вызванной чрезмерной потребностью),
или автоматическое включение следующего насоса
при множественных конфигурациях;
• защита насоса и двигателя от повышенного и
пониженного напряжения, перегрузки и короткого
замыкания на землю;
• регулировка скорости насоса: время ускорения и
замедления;
• компенсация возрастания гидравлического
сопротивления при высоких уровнях расхода;
• проведение автоматических тестов через заданные
интервалы;
• подсчет рабочего времени преобразователя частоты
и двигателя;
• отображение всех функций на ЖКД на различных
языках (итальянском, английском, французском,
немецком, испанском, португальском, голландском...);
• передача сигнала дистанционной системе
управления (диспетчеризация);
• Связь с другим HYDROVAR или системой управления
через интерфейс RS 485.
16
Lowara
OPERATING PRINCIPLE
The basic function of the HYDROVAR
®
device is to
control the pump to meet the system demands.
HYDROVAR
®
performs these functions by:
1) Measuring the system pressure or flow via a
transmitter mounted on the pump’s delivery side.
2) Calculating the motor speed to maintain the correct
flow or pressure.
3) Sending out a signal to the pump to start the motor,
increase speed, decrease speed or stop.
4) In the case of multiple pump installations,
HYDROVAR
®
will automatically provide for the cyclic
changeover of the pumps’ starting sequence
In addition to these basic functions, HYDROVAR
®
can do
things only by the most advanced computerised control
systems, such as:
• Stop the pump(s) at zero demand.
• Stop the pump(s) in case of water failure on the
suction side (protection against dry running).
• Stop the pump if the required delivery exceeds the
pump’s capacity (protection against cavitation caused
by excessive demand), or automatically switch on the
next pump in a multiple series.
• Protect the pump and motor from overvoltage,
undervoltage, overload and earth fault.
• Vary the pump speed acceleration and deceleration
time.
• Compensate for increased flow resistance at high flow
rates.
• Conduct automatic test starts at set intervals.
• Monitor the converter and motor operating hours.
• Display all functions on an LCD in different languages
(Italian, English, French, German, Spanish, Portuguese,
Dutch).
• Send a signal to a remote control system which is
proportional to the pressure and frequency.
• Communicate with another HYDROVAR or control
system via an RS 485 interface.

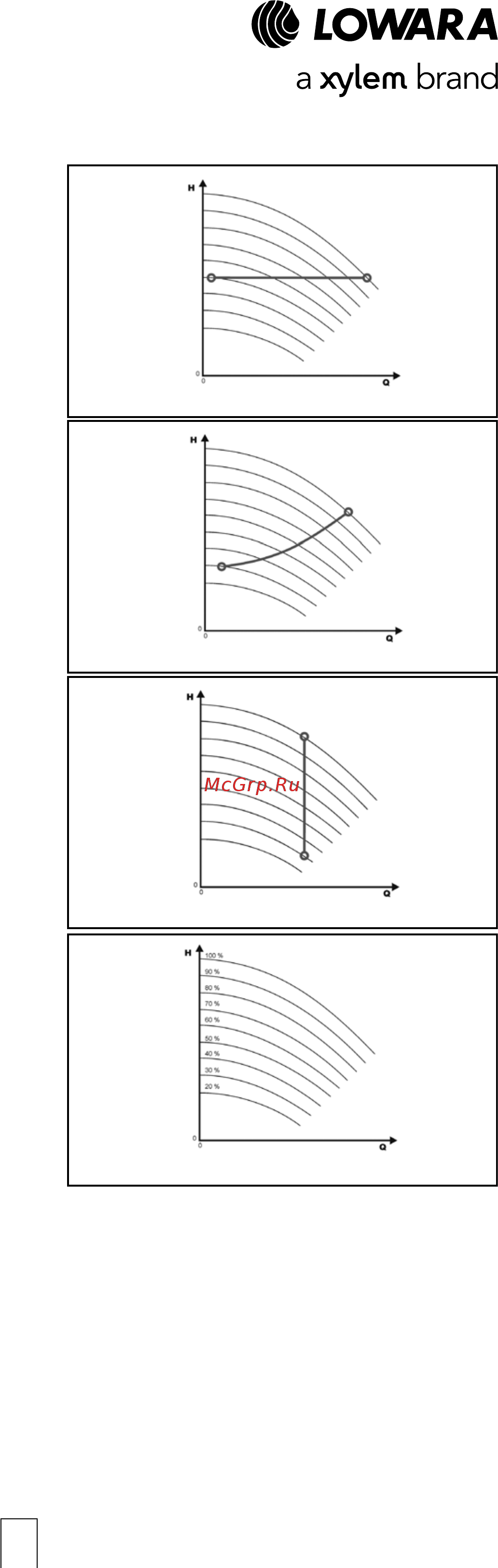

Поддержание постоянного давления
Регулировка по заданной кривой
Поддержание постоянного расхода
Регулировка согласно внешнему сигналу
TYPICAL EXAMPLE OF ENERGY SAVINGS
System: SV1608F75T vertical multistage electric pump with 7.5 kW motor equipped with Hydrovar, 80 m head. 12
hour/day operation.
Application: maintaining a constant pressure as the flow rate varies.
FLOW ABSORBED POWER POWER OPERATING TOTAL
CONSTANT SPEED VARIABLE SPEED
SAVED TIME ENERGY
PUMP PUMP
SAVINGS
m
3
/h kW kW kW (hours) kWh
9 5,50 3,09 2,41 1095 2639
14 6,71 4,81 1,90 2190 4161
21 7,30 7,21 0,09 1095 99
YEARLY ENERGY SAVINGS (kWh) 6899
