СЕРИИ e-LNEEH 40, 50, 65, 80, 100

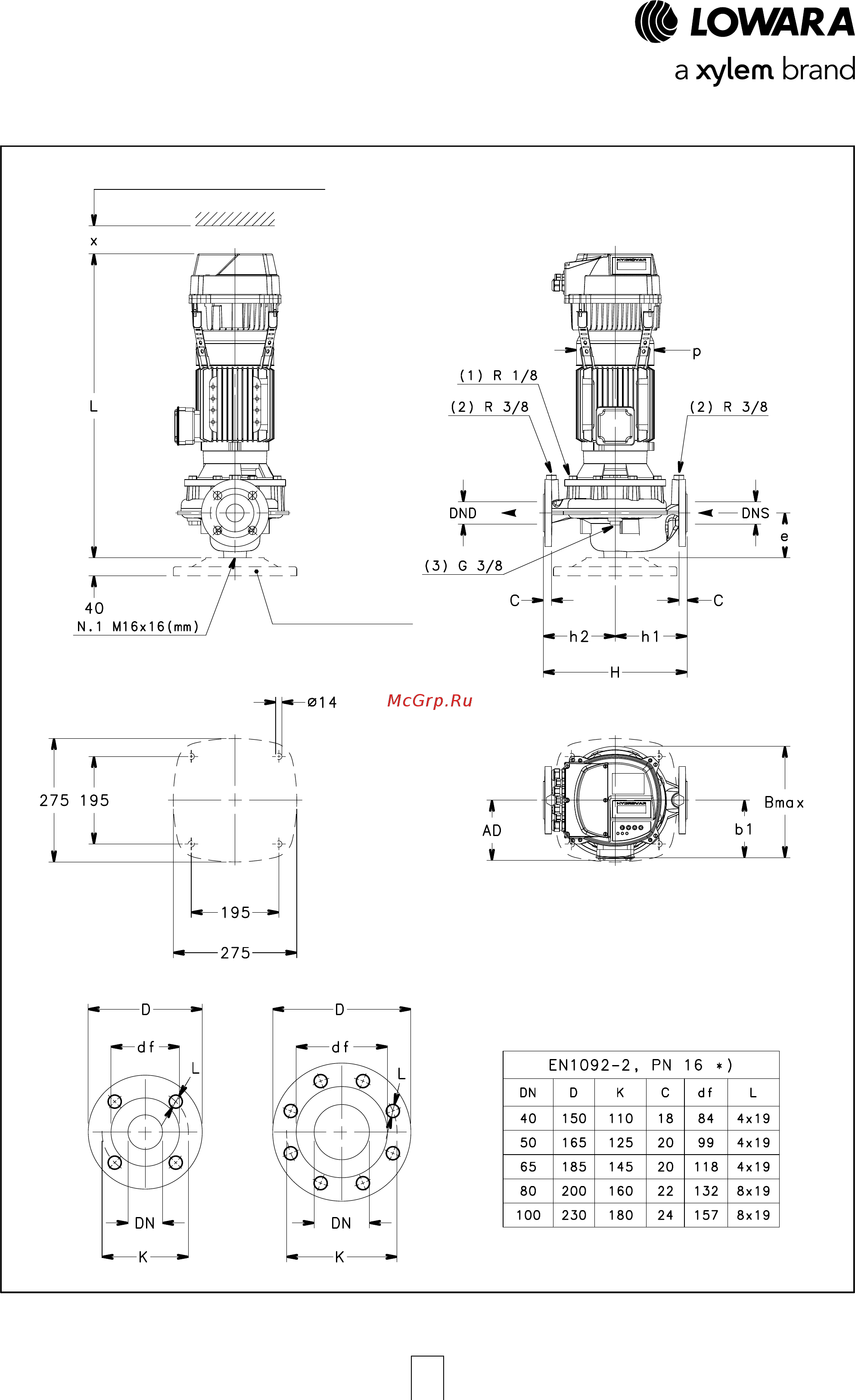

ГАБАРИТЫ И ВЕС 4-ПОЛЮСНЫХ МОДЕЛЕЙ, 50 Гц
ПРОСТРАНСТВО ДЛЯ ДЕМОНТАЖА
ОПОРНАЯ ПЛИТА
ПО ЗАПРОСУ
(1) КЛАПАН ДЛЯ СПУСКА ВОЗДУХА
(2) ПРИСОЕДИНЕНИЕ ДЛЯ МАНОМЕТРА
(3) ОТВЕРСТИЕ ДЛЯ ДРЕНАЖА
ФЛАНЦЫ
*) …ЗНАЧЕНИЯ «C» И «D» МОГУТ
ОТЛИЧАТЬСЯ ОТ СТАНДАРТНЫХ
A0031HVL-RU_A_DD
