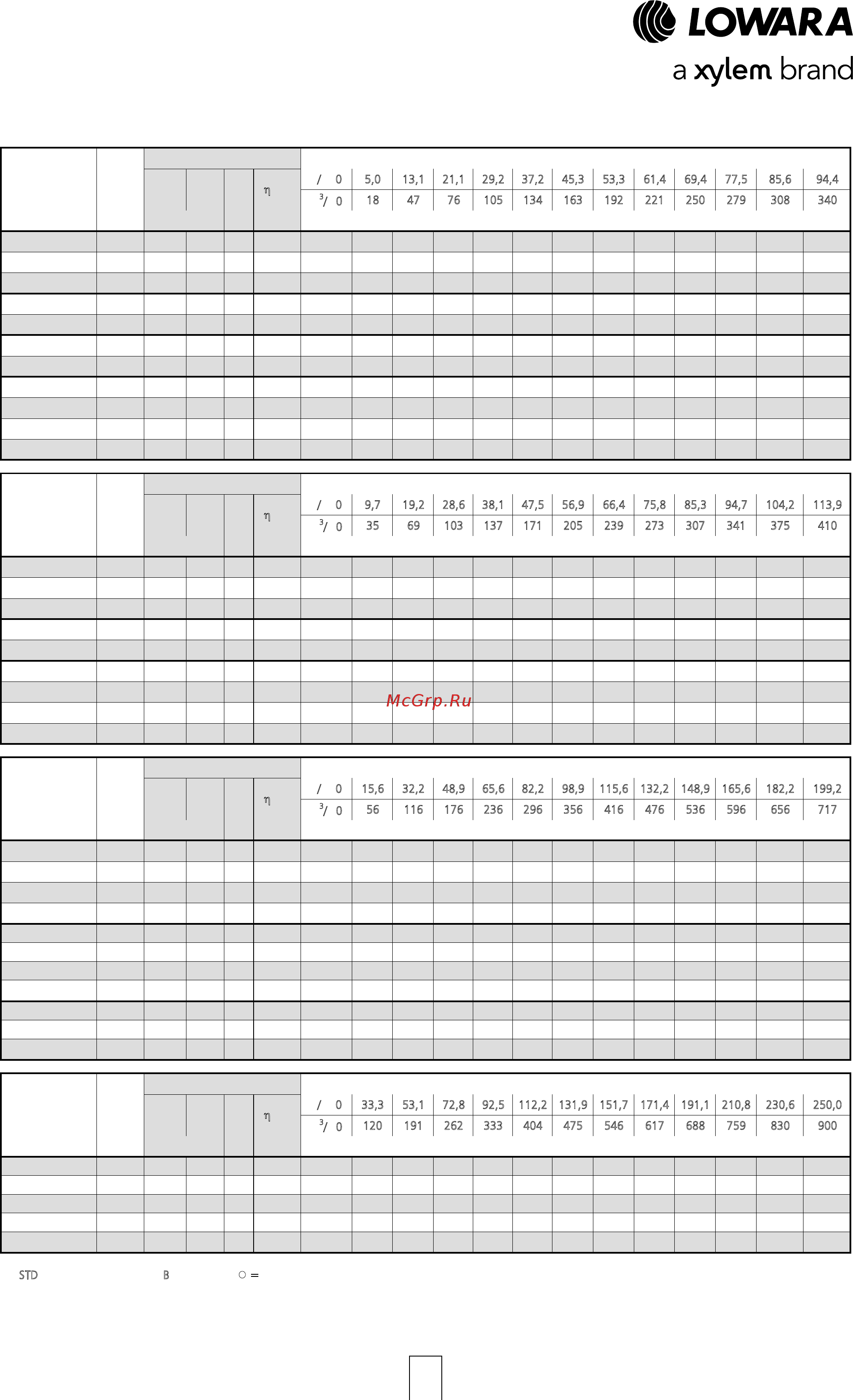

СЕРИЯ e-LNE 125 , 150, 200, 250
ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК 4-ПОЛЮСНЫХ МОДЕЛЕЙ 50 Гц
л/с 0 5,0 13,1 21,1 29,2 37,2 45,3 53,3 61,4 69,4 77,5 85,6 94,4
P
N
м
3
/ч 0
18 47 76 105 134 163 192 221 250 279 308 340
кВт (2) (3)
125-160/22 2,2
156 156
75,2
7,3 7,4 7,1 6,5 5,3 3,4
125-160/30 3
176 176
78,2
9,5 9,3 8,7 7,5 5,5
125-160/40 4
190 190
l
80,2
11,3 10,9 10,4 9,4 7,6 5,2
125-200/55 5,5
213 213
81,1
14,6 14,5 14,2 13,3 11,6 9,1
125-200/75 7,5
229 229
l 81,7
17,2 17,0 16,6 15,8 14,2 12,0 9,1
125-250/75 7,5
234 234
79,9
18,0 17,9 17,3 16,2 14,5 12,3 9,5
125-250/110 11
259 259
l 80,4
22,1 22,1 21,6 20,5 18,9 16,8 14,0 10,7
125-315/150 15
276 276
78,1
26,6 26,2 25,6 24,7 23,6 22,1 20,2 17,8 14,9
125-315/185 18,5
295 295
79,6
30,7 30,3 29,8 29,0 27,9 26,4 24,6 22,3 19,6 16,4
125-315/220 22
310 310
80,4
34,0 33,7 33,2 32,4 31,4 30,0 28,3 26,1 23,5 20,4 16,8
125-315/300 30
334 334
l
80,5
39,6 39,3 39,0 38,4 37,5 36,3 34,7 32,7 30,3 27,5 24,4 20,6
л/с 0 9,7 19,2 28,6 38,1 47,5 56,9 66,4 75,8 85,3 94,7 104,2 113,9
P
N
м
3
/ч 0
35 69 103 137 171 205 239 273 307 341 375 410
кВт (2) (3)
150-200/55 5,5
179 179
75,2
9,9 10,0 9,7 9,2 8,5 7,6 6,5 5,1
150-200/75 7,5
204 204
79,4
13,1 12,7 12,3 11,7 10,9 9,8 8,4 6,7
150-200/110 11
225 225
l
81,6
15,8 15,5 15,2 14,8 14,3 13,6 12,5 10,9 8,9
150-250/110 11
235 235
80,2
17,8 17,6 17,4 16,9 16,0 14,7 13,0 10,9 8,5
150-250/150 15
259 259
l 83,4
22,0 21,7 21,4 21,0 20,3 19,3 17,9 16,1 13,8 11,1
150-315/185 18,5
277 277
79,5
26,8 26,4 25,9 25,1 23,9 22,2 20,1 17,4 14,2
150-315/220 22
290 290
81,2
30,0 29,7 29,3 28,6 27,5 26,1 24,2 21,9 19,0 15,6
150-315/300 30
315 315
82,6
36,0 36,0 35,8 35,2 34,4 33,2 31,5 29,4 26,7 23,6 19,9
150-315/370 37
334 334
l
82,7
40,8 41,0 40,7 40,2 39,3 38,1 36,6 34,6 32,1 29,2 25,7 21,4
л/с 0 15,6 32,2 48,9 65,6 82,2 98,9 115,6 132,2 148,9 165,6 182,2 199,2
P
N
м
3
/ч 0
56 116 176 236 296 356 416 476 536 596 656 717
кВт (2) (3)
200-250/150 15
238 238
77,3
16,8 16,7 16,2 15,3 13,6 11,4 8,5
200-250/185 18,5
253 253
79,6
19,4 19,0 18,6 17,9 16,6 14,6 12,0 8,7
200-250/220 22
265 265
80,6
21,6 21,2 20,8 20,1 19,0 17,2 14,8 11,6
200-250/300 30
282 282
l 81,2
24,8 24,2 23,8 23,2 22,2 20,6 18,5 15,6 12,1
200-315/300 30
288 288
79,4
26,4 26,7 26,0 24,9 23,7 22,2 19,6 15,5 11,6
200-315/370 37
310 310
81,7
31,2 31,1 30,7 30,1 29,1 27,6 25,2 21,8 17,5
200-315/450 45
330 330
82,4
35,8 35,5 35,0 34,4 33,5 32,1 30,0 26,8 22,7 17,8
200-315/550 55
334 334 l 82,5
36,7 36,4 35,9 35,3 34,5 33,1 31,0 27,8 23,7 18,8
200-400/550 55
346 346
80,6
42,6 42,2 41,6 40,4 38,7 36,5 33,9 30,5 25,5 17,3
200-400/750 75
377 377
81,1
50,9 50,3 50,0 49,1 47,6 45,6 43,0 39,8 35,7 30,3 22,9
200-400/900 90
398 398 l 81,4
57,2 56,7 56,2 55,3 54,1 52,4 50,1 47,1 43,4 39,0 33,8 27,7
л/с 0 33,3 53,1 72,8 92,5 112,2 131,9 151,7 171,4 191,1 210,8 230,6 250,0
P
N
м
3
/ч 0
120 191 262 333 404 475 546 617 688 759 830 900
кВт (2) (3)
250-315/300 30
260 260
76,9
19,8 19,7 19,4 18,4 17,4 16,9 16,3 14,9 11,9 8,4
250-315/370 37
287 287
79,3
24,5 23,6 22,8 22,1 21,6 21,0 19,6 16,9 13,2 11,0
250-315/450 45
306 306
81,7
28,3 27,1 26,6 26,3 25,9 25,2 23,8 21,5 18,4 14,8 11,2
250-315/550 55
325 325
82,6
32,6 31,3 30,7 30,3 29,9 29,3 28,1 26,2 23,5 19,9 15,9
250-315/750 75
333 333 l 83,0
34,5 33,1 32,5 32,0 31,6 31,0 29,9 28,2 25,6 22,2 18,1 13,9
Гидрав. характеристики в соответствии с ISO 9906:2012, класс 3B (бывш. ISO 9906:1999, Приложение A) LNE-125-250_4p50-en_b_th
(1) STD = чугун, нержав. сталь - B = бронза (2) l = полный диаметр рабочего колеса - = подогнанный диаметр рабочего колеса (3) Гидравлич. КПД насоса.
(1)
H = ПОЛНЫЙ НАПОР, МЕТРОВ ВОДЯНОГО СТОЛБА
TИП НАСОСА
TИП НАСОСА
TИП НАСОСА
TИП НАСОСА
(1)
H = ПОЛНЫЙ НАПОР, МЕТРОВ ВОДЯНОГО СТОЛБА
Ø рабочего колеса (мм)
Q = ПОДАЧА
STD
B
l
hp %
(1)
H = ПОЛНЫЙ НАПОР, МЕТРОВ ВОДЯНОГО СТОЛБА
Ø рабочего колеса (мм)
Q = ПОДАЧА
STD
B
l
hp %
(1)
H = ПОЛНЫЙ НАПОР, МЕТРОВ ВОДЯНОГО СТОЛБА
Ø рабочего колеса (мм)
Q = ПОДАЧА
STD
B
l
hp %
Ø рабочего колеса (мм)
Q = ПОДАЧА
STD
B
l
hp %
