138

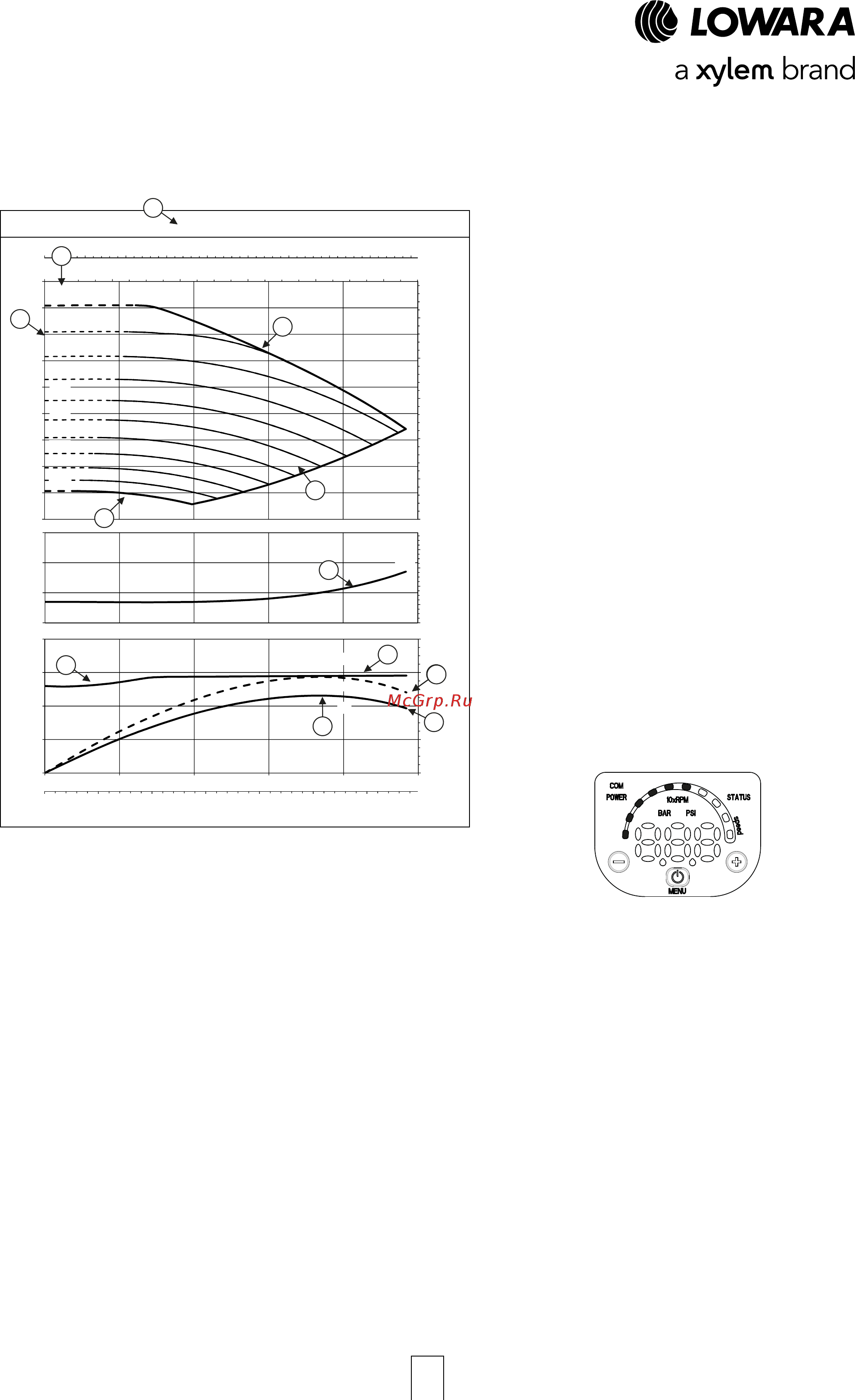

Чтобы максимально использовать потенциал УСТАНОВОК ДЛЯ ПОВЫШЕНИЯ ДАВЛЕНИЯ СЕРИИ SMB,
важно надлежащим образом читать рабочие кривые, показанные на соответствующих диаграммах.
B
Модель установки для повышения
давления
C Кривая максимальной скорости
D Кривая минимальной скорости:
относится к минимальному уровню частоты
вращения, с которой может работать двигатель.
Рассчитывается в зависимости от модели насоса
с максимизацией рабочей зоны для каждой и
обеспечением максимальной гибкости системы.
E Зона с пунктирными линиями
представляет собой зону, в которой насос
может работать только в прерывистом режиме
на протяжении коротких периодов времени.
F Каждая промежуточная кривая между
максимальной и минимальной скоростями
отображает процентную долю работы системы
при синхронном режиме (работа всех
насосов с одной и той же скоростью); ее
также легко считать со светодиодной линейки
скорости на интерфейсной клавиатуре: при 90%
будут гореть 9 светодиодов, при 80% — 8 и т. д.
Пример: при 60% будут гореть 6 светодиодов,
как показано на рисунке.
e-LNE..E
ПОРЯДОК ЧТЕНИЯ ГРАФИКОВ ХАРАКТЕРИСТИК УСТАНОВОК ДЛЯ ПОВЫШЕНИЯ ДАВЛЕНИЯ С
ПРИВОДАМИ e-SM
G Доля частичной загрузки рассчитывается в
зависимости от максимальной скорости (макс. 100%) и
минимальной скорости (мин. эквивалентен значению 0%,
которое представляет собой минимальный шаг частичной
загрузки, ниже него на привод подается питание, но он не
может работать).
H NPSH: полезная высота всасывания установки
для повышения давления при работе всех насосов
в синхронном режиме на максимальной скорости.
I P1
gr
потребление мощности в кВт системы: насос
+ двигатель + привод, работающей на максимальной
скорости
J Контроль нагрузки: насос серии Smart
контролирует и ограничивает потребление
мощности при высоком расходе/низком напоре,
за счет чего двигатель остается защищенным от
перегрузки и обеспечивается больший срок службы
системы насоса, двигателя и привода
K η
gr
эффективность системы насос + двигатель +
привод, работающей с максимальной скоростью
L η
p
эффективность гидравлической части,
работающей с максимальной скоростью
M Рабочая точка: важно убедиться, что насос
функционирует в наилучшей рабочей точке,
имеющей максимальную эффективность. Эту точку
легко определить: это наивысшая точка на кривой
эффективности насоса hp; после определения этой
точки также можно установить значения расхода
по оси x, называемой Q, и значения напора по оси
Y, называемой H, которые обеспечивают работу
системы в наилучшей рабочей точке
LNE..E 50-125/05/EP02
0 10 20 30 40 50 60 70 80 90
01234 5 6
Q [Imp gpm]
Q [l/s]
max
90%
40%
30%
20%
50%
10%
60%
80%
70%
min
0 20 40 60 80 100
0
5
10
15
20
25
0
1
2
3
4
5
6
7
8
9
Q [US gpm]
H [ft]
H[m]
max
0
2
4
6
8
0
1
2
3
NPSH[ft]
NPSH[m]
0
20
40
60
80
0.0
0.2
0.4
0.6
0.8
0 5 10 15 20 25
η[%]
P1gr[kW]
Q [m3/h]
A0474_A_CH
η
p
η
gr
P1
g
1
4
3
5
7
8
10
11
9
2
6
12
10
