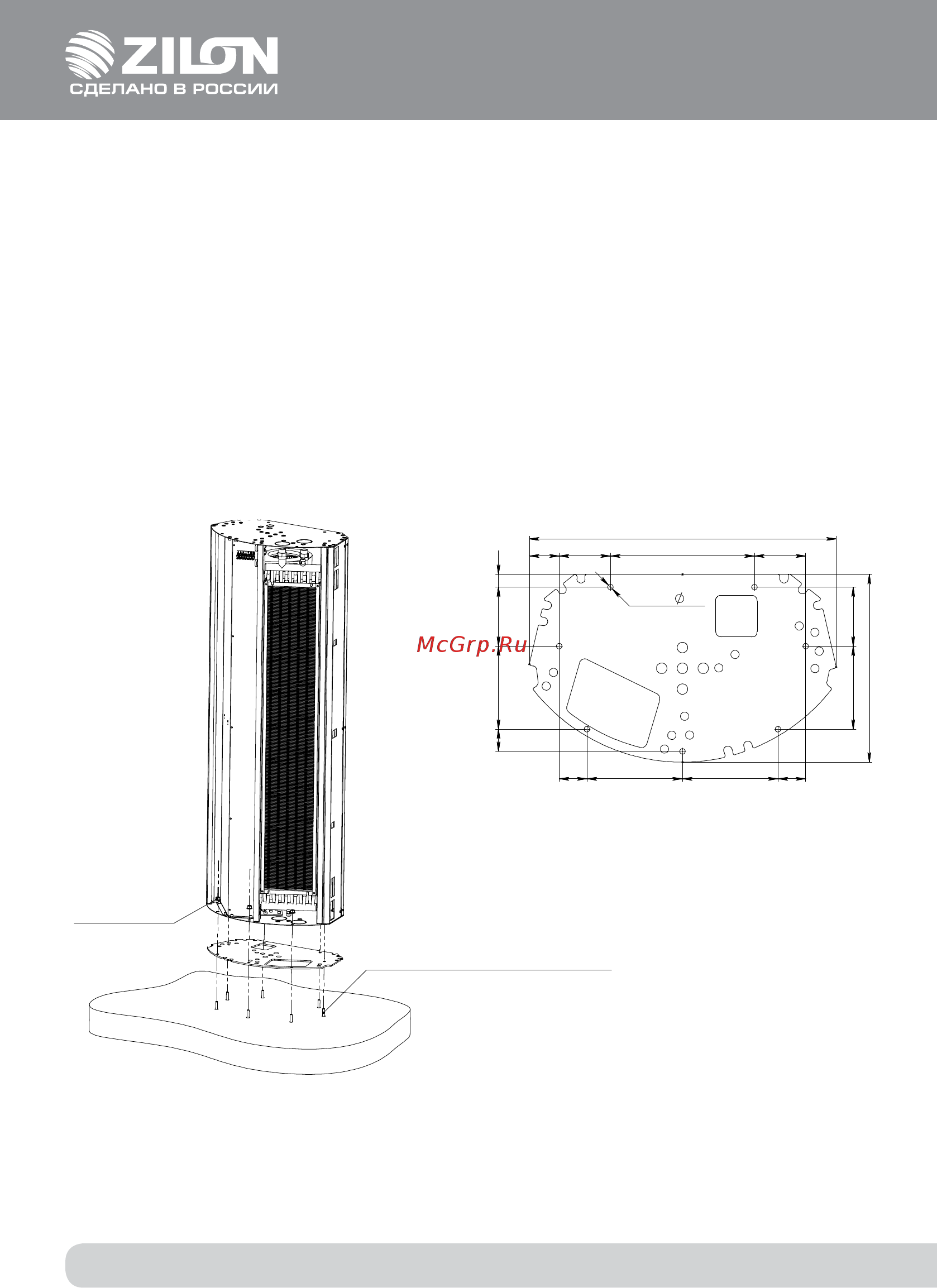

![Zilon ZVV-1.5VW25 Инструкция по эксплуатации онлайн [10/38] 496531](/views2/1623310/page10/bga.png)
10
Предварительно вмонтированные в пол анкерные болты
Пол
Гайки анкерных болтов
Завеса может быть установлена как слева, так и справа от проема см.рисунок 5. Мон-
тажные отверстия, выполненные на обоих торцах завесы позволяют осуществить под-
вод электропитания и подвод теплоносителя как к нижней, так и к верхней части завесы.
В торцевой стенке корпуса завесы имеются отверстия для установки завесы. С помо-
щью этих отверстий завеса может быть закреплена:
1. Непосредственно на устанавливаемую поверхность (рекомендуемый крепеж –
анкерные болты диаметром не менее 8 мм, глубина установки не менее 80 мм).
Для установки необходимо специальное основание V-BFM2 (поставляется как оп-
ция, в комплект поставки не входит).
Для удобства осуществления разметки монтажных отверстий рекомендуем использо-
вать саму пластину для установки как шаблон.
2. На подставку V-BFM. Подставка представляет собой прямоугольный короб, ос-
нащенный шпильками для крепления завесы. Использование этого основания
рекомендуется при осуществлении подводки электропитания и теплоносителя
с нижнего торца завесы. Основание, представляя собой полый короб, предостав-
Схема основания с монтажными размерами и монтаж
приведены на рисунке 6.
339
54
554
260
50
150
50 172,50 172,50
92,50
23 40
107
107
150
92,50
7 отв.
10
Рис. 6
