Пол
Предварительно вмонтированные в пол анкерные болты
Гайки анкерных болтов
Шпильки, установленные в основание для установки
Удалить перемычки при подводе кабеля питания и гибкой подводки
Шайбы увеличенные
Шайбы стопорные
Гайки
184
566
400
600
184
46,50 236,50 236,50
8 отв. 13
ляет больше удобства для подводки кабелей питания из пола. Гибкая подводка
и кабели питания могут быть скрыты в полости основания.
Подводящие кабели можно завести с торца декоративного кожуха основания для уста-
новки. Для этого нужно удалить перемычки технологического паза и сквозь него проло-
жить кабель.

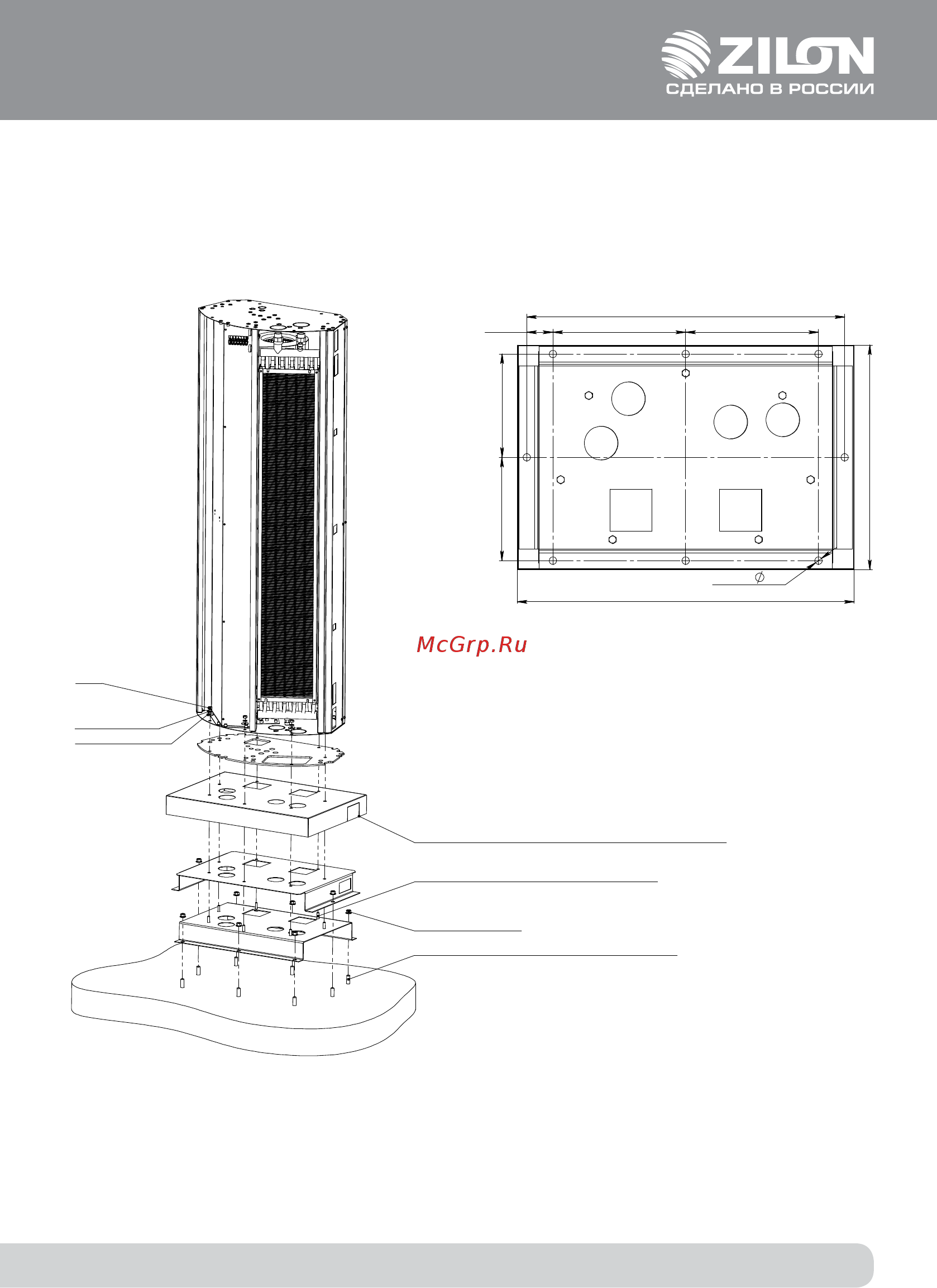

Схема монтажа завесы на основание и чертеж нижней пластины основания приведен на рисунке 7.
Схема разметки отверстий для монтажа подставки
(вид снизу) представлена на рисунке 8.
ВНИМАНИЕ!
Во избежание опрокидывания, завесу необходимо зафиксировать в верхней точке.
Рис. 7
Рис. 8
