17

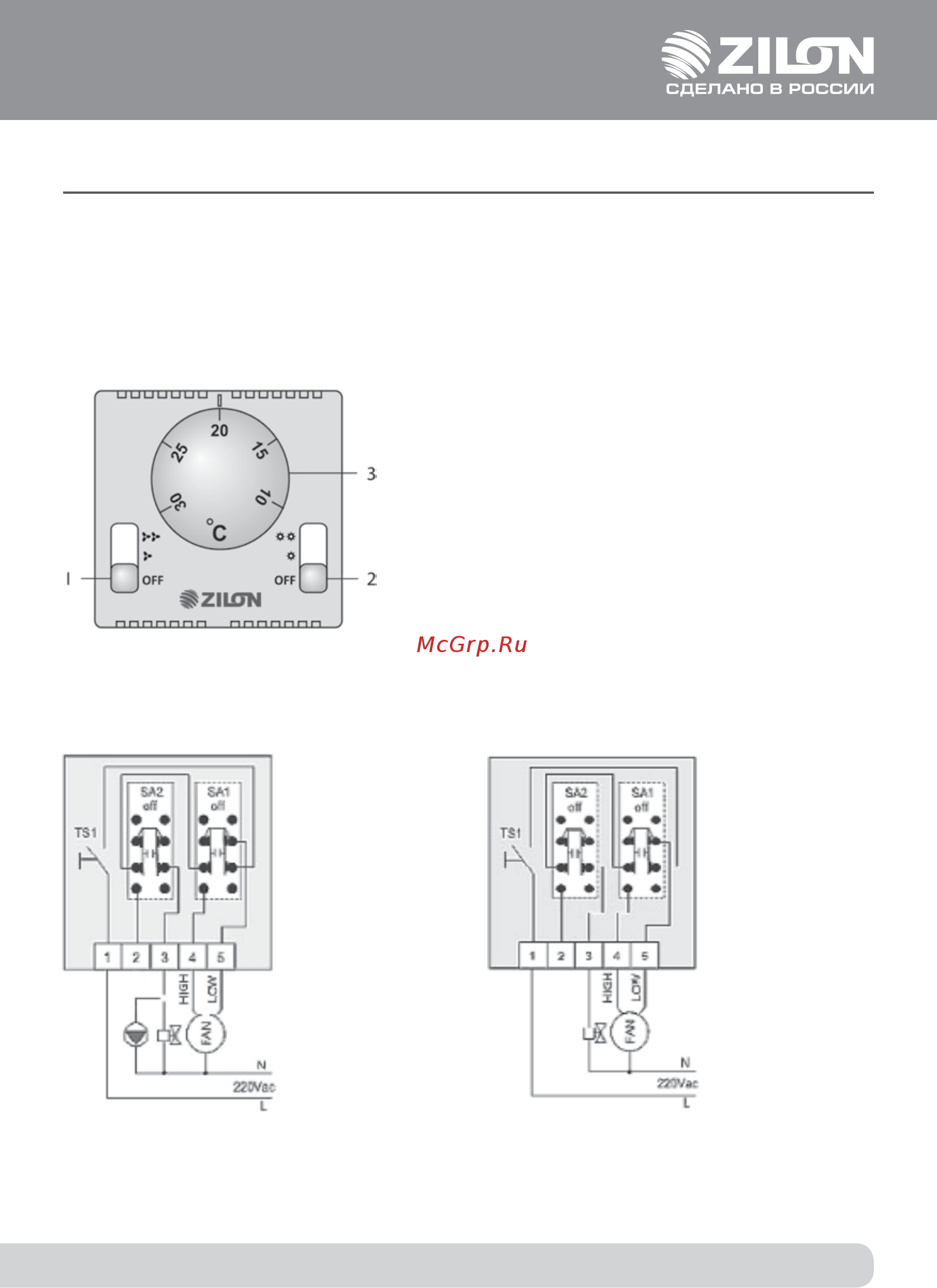

8. УПРАВЛЕНИЕ ПРИБОРОМ
Управление завесами ZVV-1.5VW25, ZVV-2.0VW35, ZVV-2.3VW35, ZVV-2.5VW44 осущест-
вляется с помощью проводного пульта управления ZA-2.
ПРИМЕЧАНИЕ:
Перед включением завесы переключатели пульта управления должны находиться в по-
ложении 0 (см.рис. ниже).
Переключатель включения/отключения вентилято-
ров завесы и выбор скорости;
Переключатель включения/отключения водяного на-
гревателя и выбор типов регулирующей обвязки;
Ручка терморегулятора
1.
2.
3.
FAN - электродвигатель вентилятора;
SA1 - сетевой выключатель;
SA2 - переключатель ступеней нагревателей;
TS1 - терморегулятор
Схема электрическая пульта
Схема
подключения
завесы со
смесительным
узлом без насоса
Схема
подключения
завесы со
смесительным
узлом с насосом
