Zilon ZVV-1.5VW25 [12/38] Снятие и установка декоративных панелей
![Zilon ZVV-1.5VW25 [12/38] Снятие и установка декоративных панелей](/views2/1623310/page12/bgc.png)

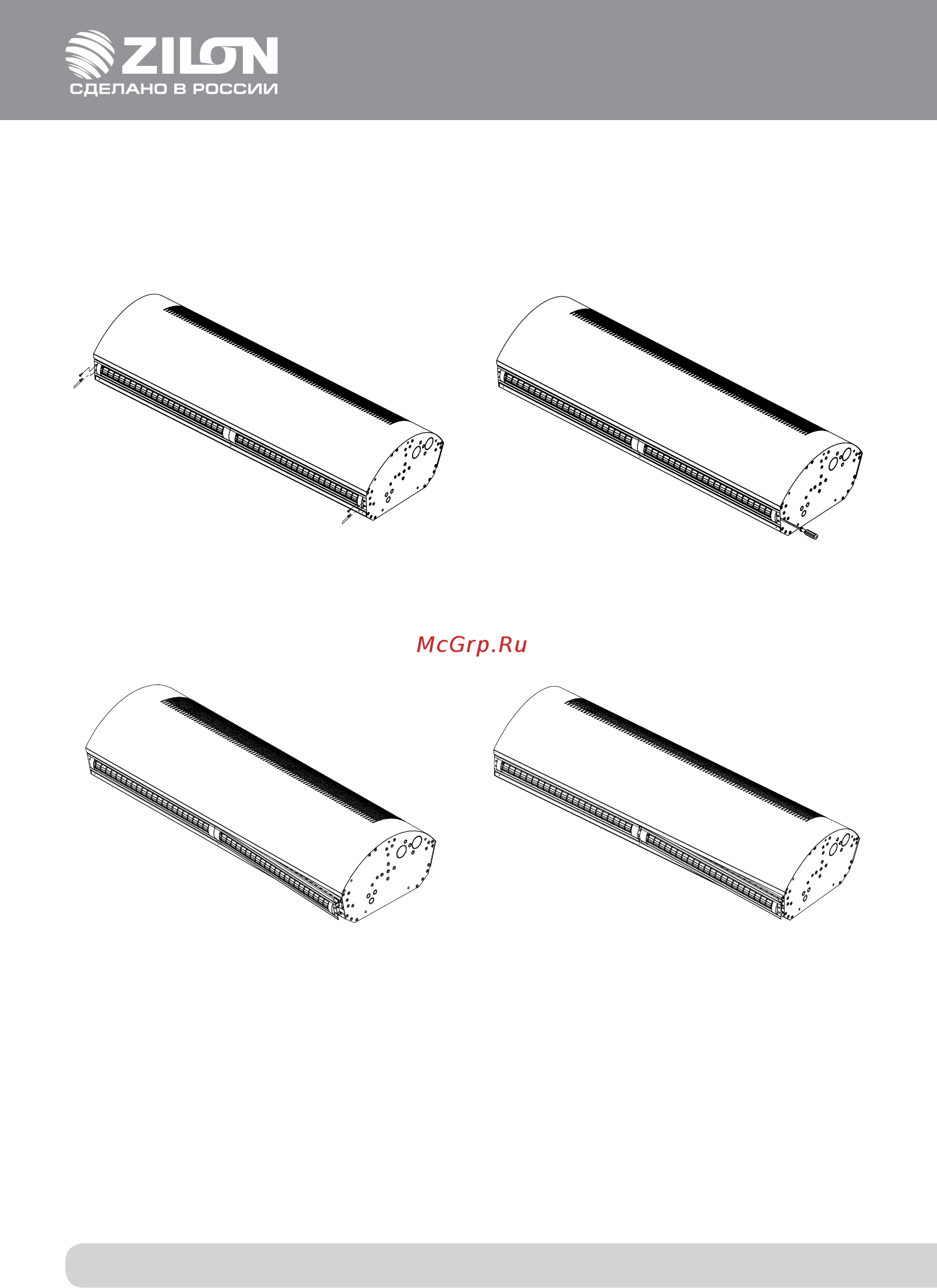

12
1. С воздуховыпускных сопел выкрутить
крепежные винты М4х16 с потайной
шляпкой по 2 шт. с каждого сопла (см.
рисунок 9).
2. Поддеть сопло с помощью отвертки со
стороны винтов (см.рисунок 10).
3. Извлечь наружу (30-40 мм) край соп-
ла (см.рисунок 11).
4. Переместить его в сторону винтов на
10-15 мм (см.рисунок 12).
СНЯТИЕ И УСТАНОВКА ДЕКОРАТИВНЫХ ПАНЕЛЕЙ
Снятие декоративной панели с воздухозаборной решеткой.
Чтобы снять декоративную панель необходимо провести следующие действия:
Рис. 9
Рис. 10
Рис. 11
Рис. 12
