27
Приложение 2

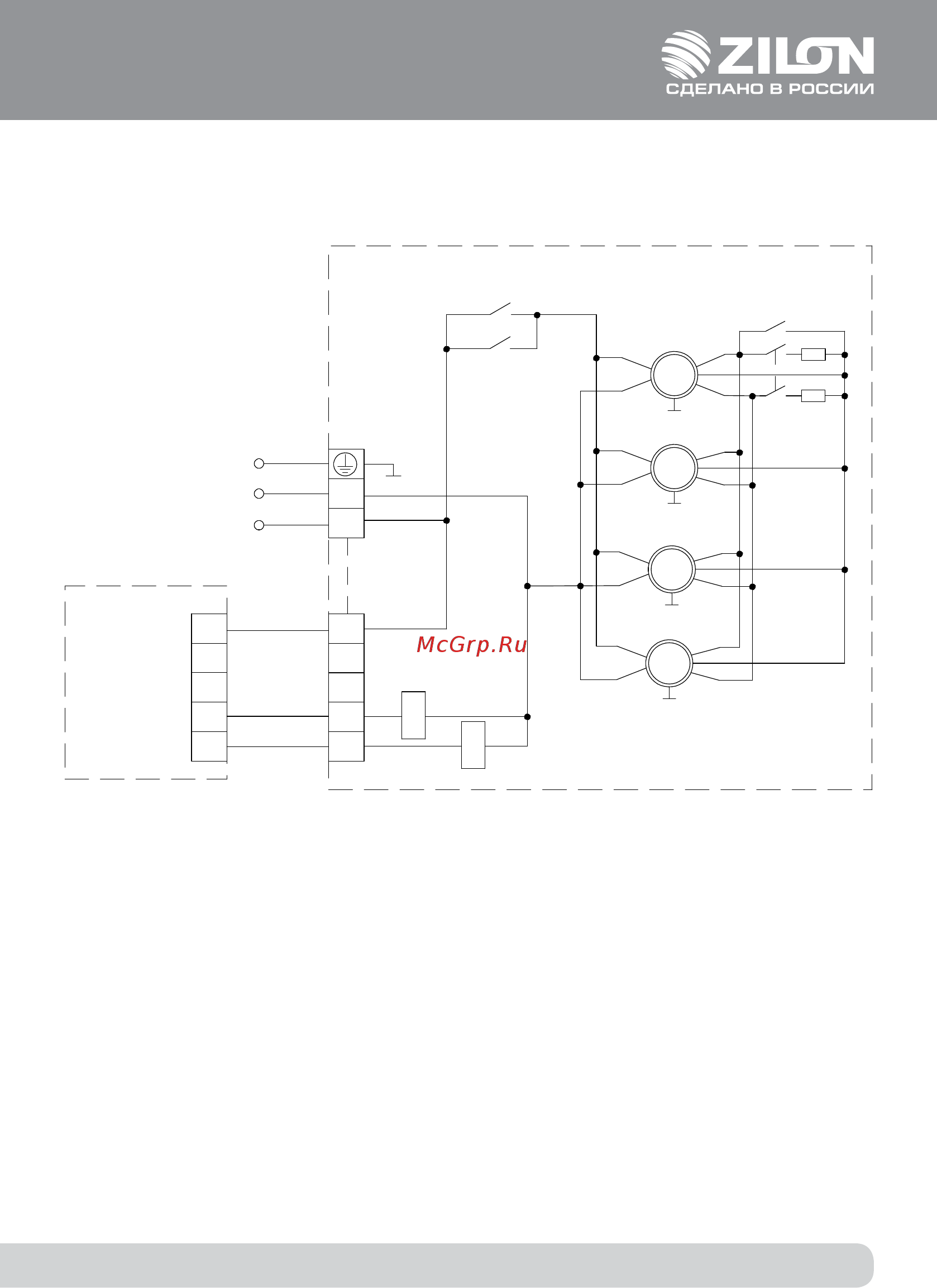

Схема электрическая тепловой завесы ZVV-1.5VW25
ХТ1, ХТ2 - клеммная колодка;
КМ1-КМ2 - контактор;
М1-М4 - электродвигатель;
R1, R2 - резистор цепи управления.
2
4
5
1
3
5
2
1
3
4
Òåïëîâàÿ çàâåñà
LOW
HIGH
HEAT1
HEAT2
L
Ïóëüò ZA-2
XT2
KM1.1
KM2.1
XT1
L
N
R1
R2
M
~
M1
M4
M
~
M2
M
~
M
~
M3
KM1.3
KM2.2
KM1.2
~ 230V
KM2.3
