5
Вентиляторы забирают воздух через перфорированную решетку корпуса (2), поток возду-
ха, проходя через теплообменник, нагревается и подается в специально спроектирован-
ную камеру смешения, откуда, выровненный по всей длине завесы поток выбрасывается
через регулируемое воздуховыпускное сопло (3) в виде направленной струи.
1. Корпус завесы*.
2. Фронтальная воздухозаборная решетка.
3. Регулируемое воздуховыпускное сопло.
4. Пульт управления.
5. УСТРОЙСТВО И ПРИНЦИП
РАБОТЫ ПРИБОРА
Завеса состоит (см. рисунок 1) из корпуса* (1), изготовленного из листовой нержавеющей ста-
ли. Внутри корпуса расположен медно-алюминиевый теплообменник и вентиляционный узел.
Во всех моделях завес используются энергоэффективные центробежные вентиляторы.
Каждый центробежный вентилятор оснащен собственным электродвигателем.
В комплект изделия входит выносной пульт дистанционного управления ZA-2.
относительной влажности воздуха не более 80% (при температуре +25°С) в ус-
ловиях, исключающих попадание на нее капель и брызг, а также атмосферных
осадков (климатическое исполнение УХЛ4 по ГОСТ 15150).
• Теплообменники, входящие в изделия, испытаны при номинальном испытатель-
ном давлении 1,8 МПа (18 атм.), рабочее давление в теплообменнике до 1,2 МПа
(12 атм.).
• В качестве теплоносителя могут использоваться вода, водные растворы этилен-
гликоля и пропиленгликоля.

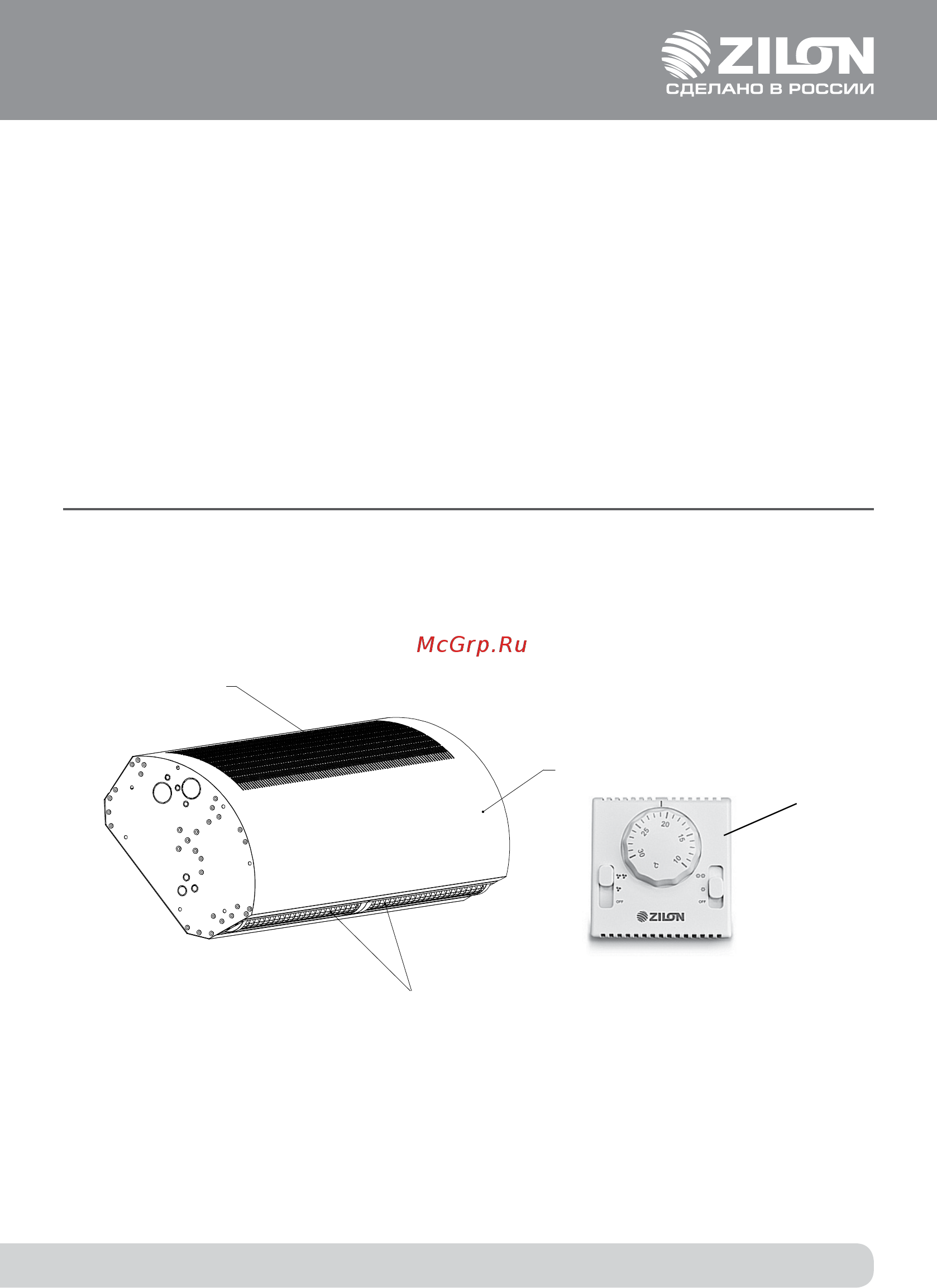

Рис. 1
3
2
1
4
