Zilon ZVV-1.5VW25 [15/38] Монтаж и подключение пульта управления
![Zilon ZVV-1.5VW25 [15/38] Монтаж и подключение пульта управления](/views2/1623310/page15/bgf.png)
15
МОНТАЖ И ПОДКЛЮЧЕНИЕ ПУЛЬТА УПРАВЛЕНИЯ
Для установки пульта управления необходимо, отвернув винт, снять верхнюю крышку
и панель пульта, закрепить пульт на стене, установить панель и верхнюю крышку.
ВНИМАНИЕ!
Пульт управления должен располагаться вне зоны воздушного потока завесы, иначе ра-
бота терморегулятора будет зависеть от температуры воздушного потока.
ВНИМАНИЕ!
Запрещается подсоединение шины заземления к водопроводной трубе, линии газоснаб-
жения, молниеотводу, телефонной или антенной сети.
ОСТОРОЖНО!
Обязательно должно быть обеспечено заземление тепловой завесы.
ПОДКЛЮЧЕНИЕ ТЕПЛОНОСИТЕЛЯ
Подключение теплоносителя к тепловой завесе производится через патрубки DIN 3/4”
специализированными монтажными организациями по разработанным ими схемам
подключения.

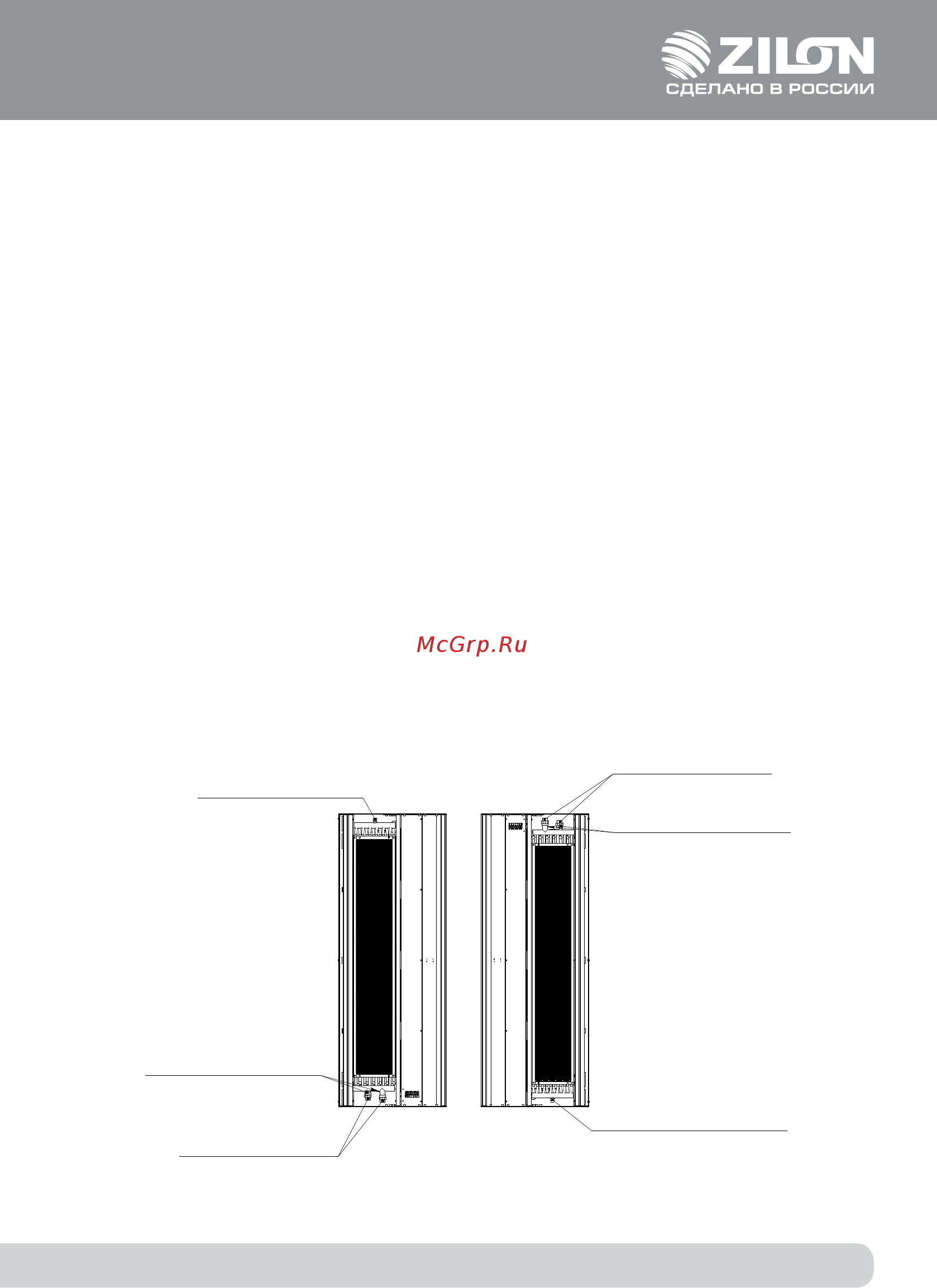

Завеса оснащена медно-алюминиевым теплообменником, снабженным тремя комби-
нированными кранами для слива теплоносителя и выпуска воздуха. Ниже приведены
схемы расположения кранов для двух случаев установки завесы (с верхним подводом
теплоносителя (рис. А) и с нижним подводом теплоносителя (рис. Б)):
Краны для выпуска воздуха
Кран для выпуска воздуха
Кран для слива теплоносителя
теплоносителя
теплоносителя
Коллекторы для подвода
Коллекторы для подвода
Краны для выпуска воздуха
теплоносителятеплоносителя
Коллекторы для подвода
Коллекторы для подвода
Краны для выпуска воздухаКраны для выпуска воздуха
Рис. 19
