26
Модель
Размеры, мм
A B
ZVV-1.5VW25 1583 1623
ZVV-2.0VW35 2083 2123
ZVV-2.3VW35 2283 2323
ZVV-2.5VW44 2533 2573

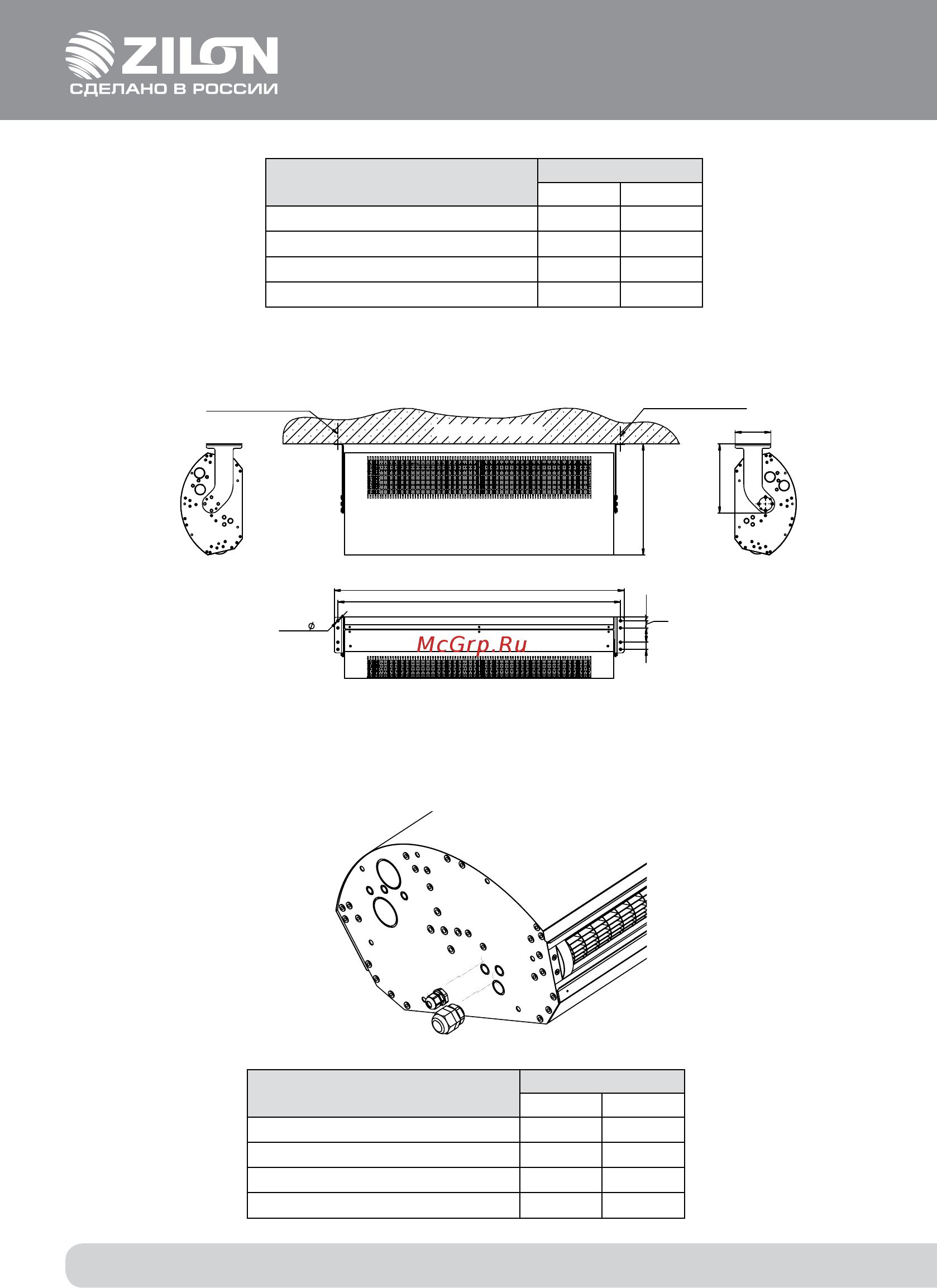

Установочные размеры для ZVV-1.5VW25, ZVV-2.0VW35, ZVV-2.3VW35, ZVV-2.5VW35 с
кронштейном V-BCM
Модель
Размеры, мм
A B
ZVV-1.5VW25 1583 1623
ZVV-2.0VW35 2083 2123
ZVV-2.3VW35 2283 2323
ZVV-2.5VW35 2533 2573
387
622
200
В
22 40
А
80
40
8 отв.
14
Место установки крепежа
Потолок бетонный
Место установки крепежа
Месторасположение установки кабельных вводов.
Опытный
Серийный
