ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Подключение к электросети осуществляется через автоматический выключатель в соот-

ветствии с «Правилами устройства электроустановок». Автоматический выключатель сети

потребителя должен обеспечивать полное снятие питающего напряжения с изделия.

При монтаже стационарной проводки использовать трехжильный кабель с минималь-

ным сечением жилы по медному проводнику не менее приведенного в таблице:

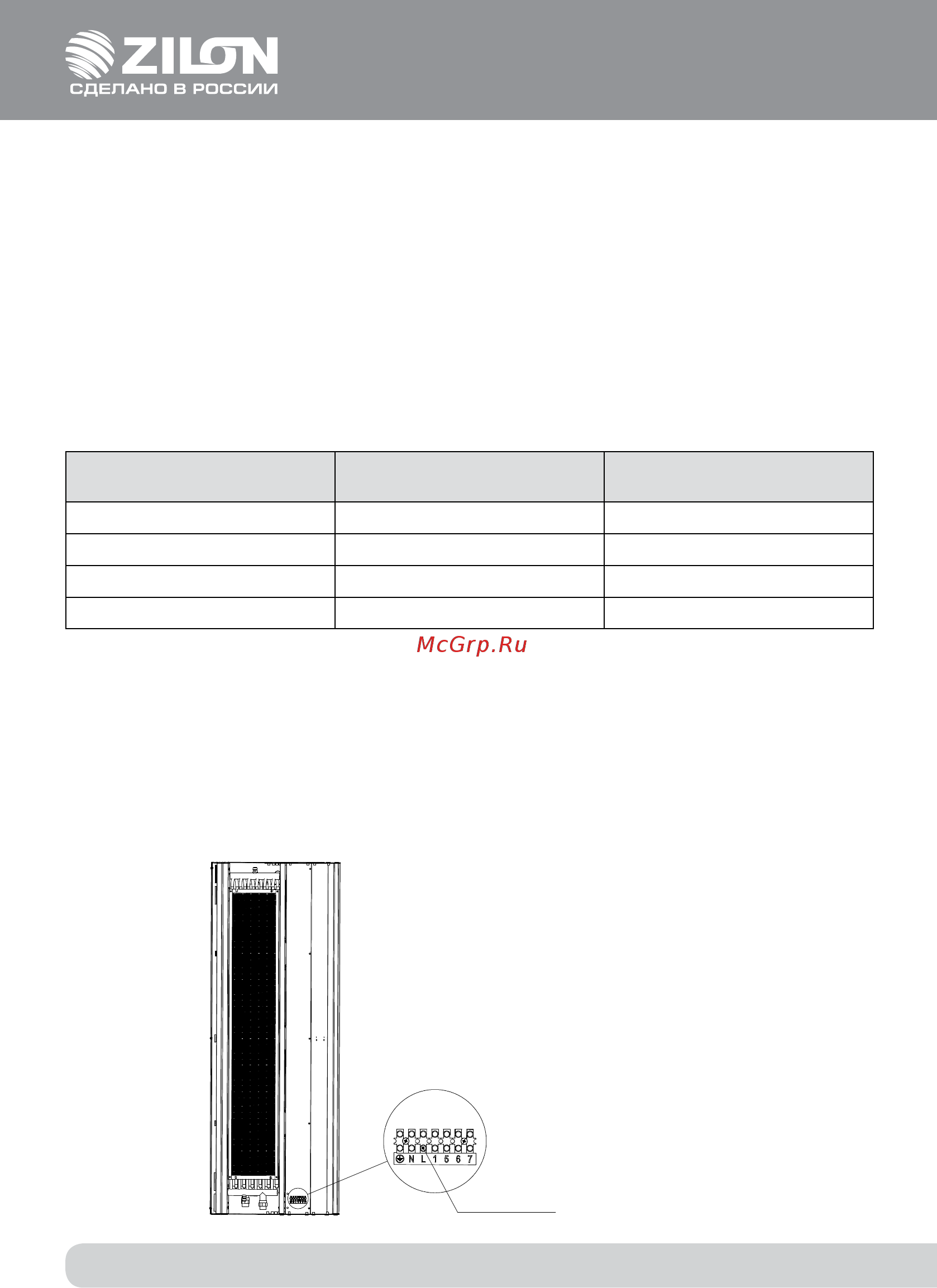

Кабель питания и пульт управления подключаются к клеммной колодке, расположенной

в нижней части завесы за декоративной панелью с воздухозаборной решеткой. Для до-

ступа к клеммной колодке декоративная панель должна быть снята. Клеммная колодка и

ее расположение показаны на рисунке 18.

Кабель питания и кабель пульта управления рекомендуется проложить через кабельные

вводы (входят в комплект поставки). Место установки кабельных вводов указано в прило-

жении 1. Чтобы установить кабельный ввод в отверстие, необходимо удалить перемычки

технологических отверстий.

Клеммная колодка

Установка декоративных панелей и воздуховыпускных сопел на завесу осуществляется

по этому же алгоритму, но в обратной последовательности. В комплекте с завесой по-

ставляются запасные винты М4х16 с потайной головкой (4 шт.), которые крепят возду-

ховыпускные сопла.

Рис. 18

Тепловая завеса

Автоматический

выключатель

Медный кабель

ZVV-1.5VW25 16А 3х1,5 мм

ZVV-2.0VW35 16А 3х1,5 мм

ZVV-2.3VW35 16А 3х1,5 мм

ZVV-2.5VW44 16А 3х1,5 мм
