8. Отодвигая панель от себя, полностью

достаем ее из технологического паза

(см. рисунок 17).

5. Полностью освободить сопло из заве-

сы (см. рисунок 13).

6. После того, как сопла сняты с завесы,

необходимо приступать к снятию деко-

ративной панели. Для этого, с декора-

тивной панели выкручиваем саморезы

(см.рисунок 14) 3-5 шт. в зависимости

от модели завесы.

7. Со стороны воздуховыпускного сопла, взявшись за гиб декоративной панели, ак-

куратно выводим последнюю из зацепления с внутренними деталями завесы

(см.рисунок 15, 16).

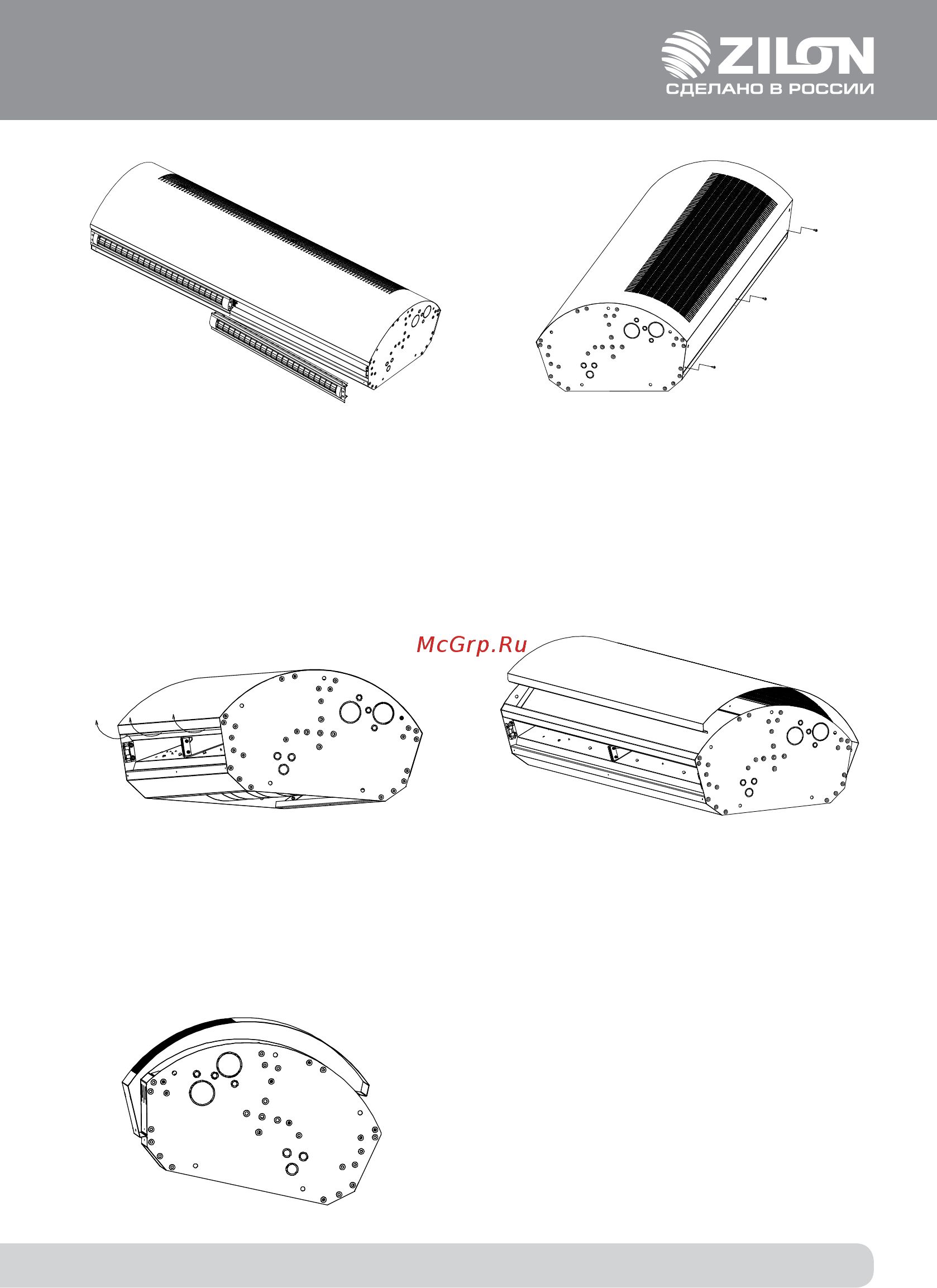

Рис. 13 Рис. 14

Рис. 15

Рис. 16

Рис. 17
