ВНИМАНИЕ!

Крепление кронштейнов V-BWM и V-BCM осуществлять крепежными болтами (в ком-

плект поставки не входят) с диаметром резьбы 8 мм. Длина болтов должна быть не ме-

нее 35 мм и не более 45 мм.

ВНИМАНИЕ!

Монтаж кронштейнов к стене/потолку осуществлять с помощью крепежа (в комплект

поставки не входит) с диаметром резьбы 12 мм.

ВНИМАНИЕ!

Рекомендуем перед процессом монтажа демонтировать декоративную боковую панель.

Это облегчит процесс монтажа и поможет избежать повреждения декоративной панели.

• V-BWM – кронштейн для крепления к стене;

• V-BCM – кронштейн для крепления к потолку.

Каждый комплект включает в себя два кронштейна, левый и правый, а также набор необ-

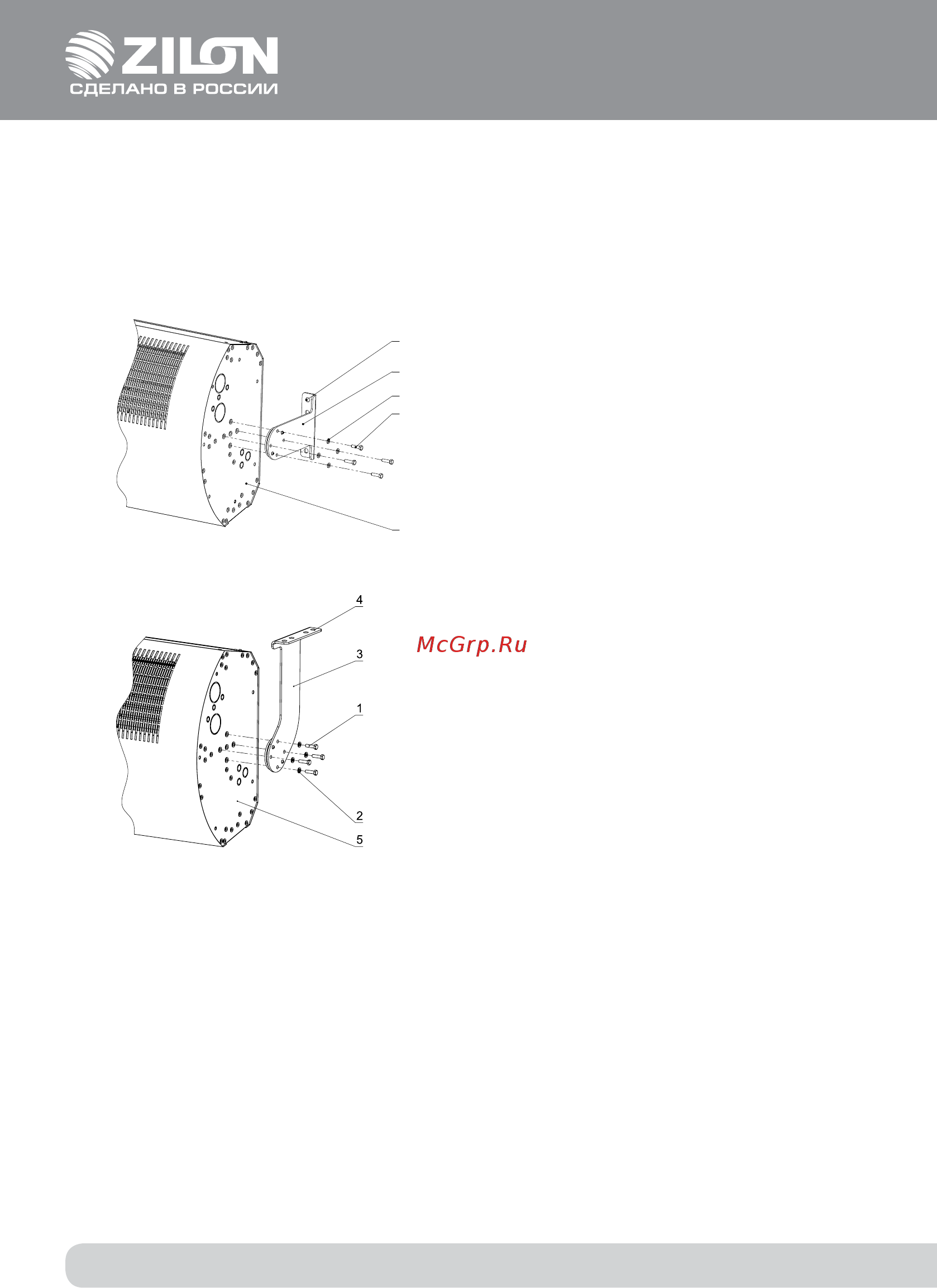

ходимого крепежа. Схема установки двух типов кронштейнов приведена на рисунках 3, 4.

1 – Болты крепежные (4 шт.).

2 – Шайбы стопорные (4 шт.).

3 – Кронштейн для крепления к стене (2 шт.).

4 – Отверстия для крепления к стене (4 шт.).

5 – Торцевая стенка завесы.

1 – Болты крепежные (4 шт.).

2 – Шайбы стопорные (4 шт.).

3 – Кронштейн для крепления к потолку (2 шт.)

4 – Отверстия для крепления к потолку (4 шт.).

5 – Торцевая стенка завесы.

Рис. 3

Рис. 4
