Цена деления горизонтальной шкалы временного не может быть
больше, чем цена деления основной временной шкалы.
В режиме увеличения фрагмента временной шкалы дисплей де-
лится на две части, как показано на рисунке 2-13. В верхней ча-
сти отображается исходная осциллограмма. Вы можете переме-
щать эту зону влево и вправо вращением регулятора POSITION,
а также уменьшать и увеличивать размер выбранной области
вращением регулятора SCALE в зоне горизонтальной развертки.
В нижней части экрана расположен выбранный фрагмент исход-
ной осциллограммы, растянутый по горизонтали. Обратите вни-
мание, что разрешение растянутого фрагмента увеличивается по
сравнению с разрешением исходной осциллограммы (как видно
из Рисунка 2-13). Поскольку осциллограмма, показанная в ниж-
ней части экрана соответствует выбранной зоне в верхней части,
для уменьшения размера этой зоны, вы можете растянуть вре-
менную шкалу вращением регулятора SCALE в зоне горизон-
тальной развертки. Другими словами, можно многократно растя-
гивать осциллограмму.
Режим X-Y
В этом режиме необходимо одновременное использование сиг-
налов в канале CH1 и канале СH2. При выборе режима отобра-
жения X-Y по горизонтальной оси откладывается напряжение
канала CH1, а по вертикальной напряжение канала CH2 (рису-
нок 2-14).

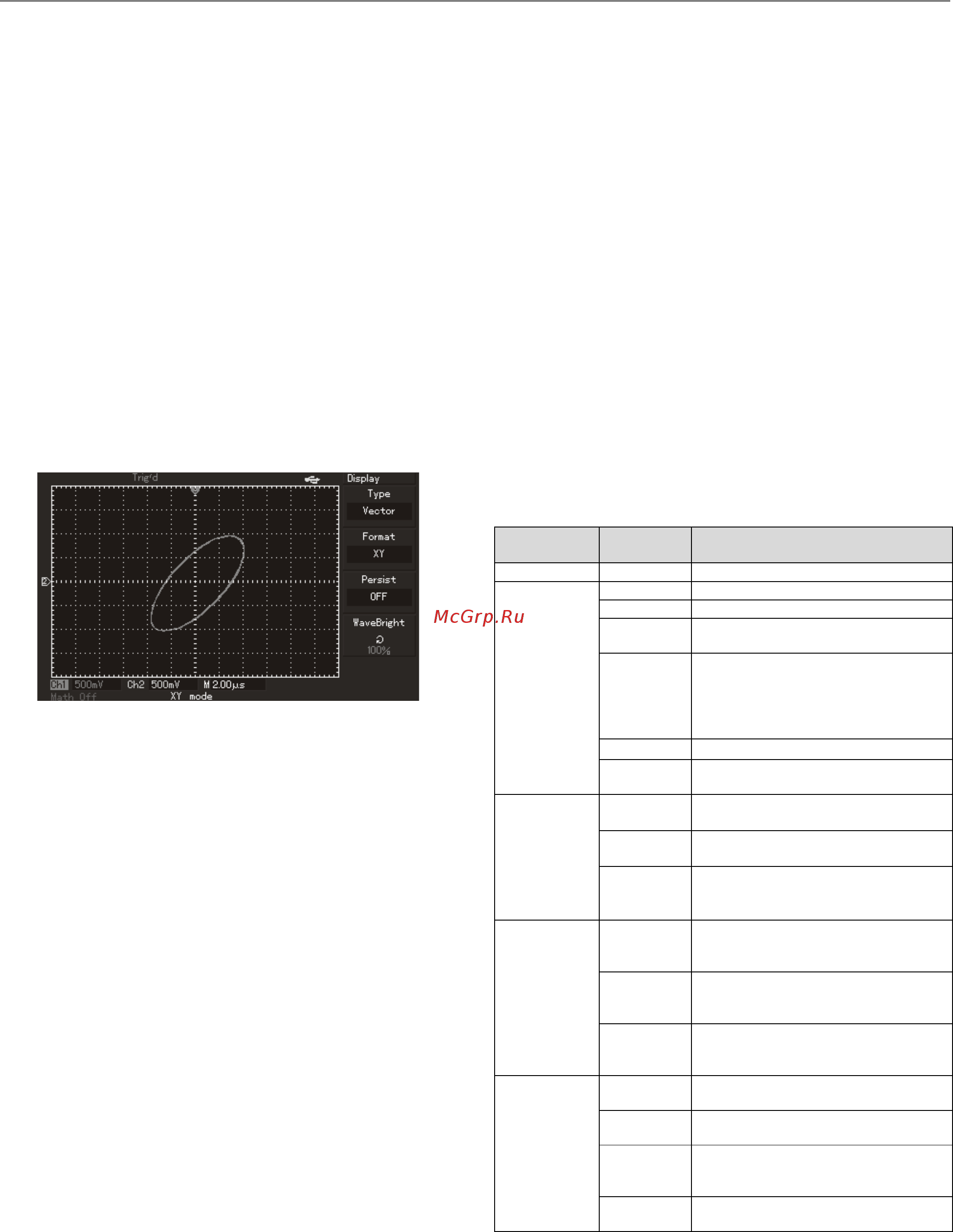

Рисунок 2-14. Дисплей в режиме X-Y.
Внимание! В обычном режиме X-Y осциллограф позволяет ис-
пользовать произвольную частоту дискретизации. В режиме X-Y
допускается также регулировка частоты дискретизации и мас-
штаба шкал величины сигналов в обоих каналах По умолчанию в
режиме X-Y частота дискретизации задается равной 100 МГц. В
общем случае понижение частоты дискретизации может исполь-
зоваться для получения фигур Лиссажу с высоким качеством.
Следующие функции не работают режиме X-Y:
Функция автоматических измерений
Функция курсорных измерений
Математические операции и операции с использованием
опорной осциллограммы
Функция увеличения фрагмента окна
Управление запуском
2.3. Настройка системы запуска
Запуск является решающим этапом при выборке данных и отоб-
ражении осциллограмм. Правильная настройка запуска превра-
щает нестабильную картину на экране в информативную осцил-
лограмму. В начале сбора данных осциллограф в первую оче-
редь набирает достаточное количество данных для построения
осциллограммы слева от точки запуска. В ожидании пускового
сигнала прибор непрерывно регистрирует данные. Когда сигнал
запуска получен, осциллограф непрерывно собирает достаточ-
ный объем данных для того, чтобы отобразить осциллограмму
вправо от точки запуска. Зона управления запуском на панели
управления осциллографа включает регулятор уровня запуска,
кнопку вызова меню настройки запуска [TRIG MENU], кнопку
[50%] для установки уровня запуска на средний уровень ампли-
туды сигнала (в осциллографах с 5,7-дюймовым дисплеем) и
кнопку принудительного запуска [FORCE].
Уровень запуска: уровень запуска задает напряжение сигнала,
соответствующее моменту запуска.
[50%]: установка уровня запуска на средний уровень амплитуды
пускового сигнала. В осциллографах с 7-дюймовым экраном (мо-
делей UTD2000L/2000EX) для этого используется кнопка [SET TO
ZERO].
[FORCE]: кнопка служит для принудительного формирования
однократного сигнала запуска. В основном используется в режи-
ме запуска и режимах нормального (Normal) и однократного (Sin-
gle) запуска.
[TRIG MENU]: Кнопка для вызова меню настроек запуска.
Управление запуском
Режимы запуска: по фронту, по длительности импульса, по ви-
деосигналу, поочередный (ALT TRIG):
Запуск по фронту: запуск происходит, когда фронт пускового
сигнала вырастает до заданного уровня.
Запуск по длительности импульса: запуск происходит, когда
длительность импульса пускового сигнала удовлетворяет задан-
ным условиям, происходит запуск
Запуск по видеосигналу: выполняется запуск по синхроимпуль-
су кадра или строки стандартных видеосигналов (модели
UTD2025CL/UTD2000EX не оснащены этой функцией).
Поочередный запуск: предназначен для одновременного
наблюдения двух не синхронизированных по частоте сигналов.
Ниже дано описание меню различных режимов запуска.
Запуск по фронту (Edge)
Запуск по фронту обозначает запуск по пороговому уровню вход-
ного сигнала. При выборе режима запуска по фронту происходит
запуск на переднем и/или заднем фронте входного сигнала.
Таблица 2-7
Параметр
меню
Доступные
значения
Описание
Type (тип) Edge
Source
(выбор
источника
сигнала)
CH1
Запуск по сигналу из первого канала
CH2
Запуск по сигналу из второго канала
EXT
Запуск по внешнему синхросигналу
со входа EXT TRIG INPUT
EXT/5
Запуск по внешнему синхросигналу
со входа EXT TRIG INPUT, ослаб-
ленному в 5 раз, что позволяет уве-
личить диапазон допустимых вели-
чин синхросигнала
AC Line
Запуск от электросети
Alter
Поочередный запуск по сигналам
первого и второго каналов
Slope /
Gradient
(наклон
фронта)
Rise/
Ascend
Запуск по нарастающему фронту
Fall /
Descend
Запуск по спадающему фронту
Rise Fall /
Ascend
Descend
Запуск, как по нарастающему, так и
по спадающему фронту
Mode
(режим
запуска)
Auto
Осциллограмма формируется, даже
если условие запуска не выполняет-
ся
Normal
Осциллограмма формируется, толь-
ко если выполняется условие запус-
ка
Single
При выполнении условия запуска
осциллограмма формируется одно-
кратно с последующей остановкой
Coupling
(развязка
запуска)
AC
Постоянная составляющая входного
сигнала отсекается
DC
И постоянная, и переменная состав-
ляющие сигнала пропускаются
HF Reject
Отсекаются высокочастотные со-
ставляющие (с частотой выше 80
кГц)
LF Reject
Отсекаются низкочастотные состав-
ляющие (с частотой ниже 80 кГц)
Запуск по длительности импульса (Pulse width)
Запуск по длительности импульса означает, что запуск формиро-
вания осциллограммы зависит от длительности пускового им-
пульса. Накладывая соответствующие условия на длительность
импульса, вы можете выявить импульсы, отклоняющиеся от нор-
мы.
