9
Параметр
меню
Доступные
значения
Описание
Storage
position
(адрес
хранения)
1-20
Адрес сохраненной осциллограм-
мы в одной из 20 позиций.
На внешнем USB-накопителе
возможно сохранение осцилло-
грамм в 200 позициях
(количество и адреса позиций
хранения зависят от модели ос-
циллографа).
Magnetic disk
(энерго-
независимый
носитель
данных)
DSO
Загрузка осциллограммы из внут-
ренней памяти осциллографа
USB
Загрузка осциллограммы с внеш-
него USB-накопителя
Close
(отмена)
Закрытие вызванной осцилло-
граммы
Callout
(вызов из
памяти)
Вызов выбранной осциллограммы
из памяти
Cancel
(возврат)
Возвращение к предыдущему
меню
Возможен выбор одного из 20 адресов хранения осциллограмм
во внутренней памяти. Для загрузки из внешней памяти подклю-
чите к осциллографу USB-накопитель и нажмите кнопку [F2] для
выбора соответствующего носителя. Для ознакомления с мето-
дикой сохранения осциллограмм обратитесь к описанию меню
STORAGE.
2.2. Настройка системы горизонтальной развертки
Регуляторы управления горизонтальной разверткой
Вы можете использовать горизонтальный регулятор для измене-
ния масштаба горизонтальной (временной) шкалы и позиции
запуска по горизонтали (момента запуска). Вертикальная прямая,
соответствующая середине горизонтальной стороны окна отоб-
ражения осциллограмм является точкой отсчета времени для
осциллограммы. Изменение масштаба горизонтальной шкалы
используется для растяжения или сжатия осциллограммы по
горизонтали. Смещение осциллограммы по горизонтали влечет
за собой сдвиг точки начала осциллограммы.
Регулятор HORIZONTAL POSITION («положение по горизонта-
ли»): позволяет регулировать положение осциллограммы по го-
ризонтали (включая осциллограммы, полученные в результате
математических операций). Чувствительность этого регулятора
изменяется в зависимости от масштаба по оси времени.
Регулятор HORIZONTAL SCALE («масштаб по горизонтали»):
позволяет регулировать горизонтальную развертку (масштаб
шкалы времен), то есть количество секунд/деление (sec/div). Ес-
ли включен режим увеличения фрагмента осциллограммы по оси
времени, можно использовать этот регулятор для изменения
задержки, сканируя временную ось, и изменять ширину окна.
Подробности описаны в описании режима увеличения фрагмен-
та. При работе с регуляторами горизонтальной развертки на дис-
плее отображается меню настройки горизонтальной развертки
(см. Таблицу 2-5).
Таблица 2-5
Параметр
меню
Доступные
значения
Описание
Main
--
1. Включение основного режима гори-
зонтальной развертки
2. Отключение режима увеличения
фрагмента осциллограммы
--
Window
--
Включение режима увеличения фраг-
мента осциллограммы
--
Hold off
-- Регулировка величины задержки запуска

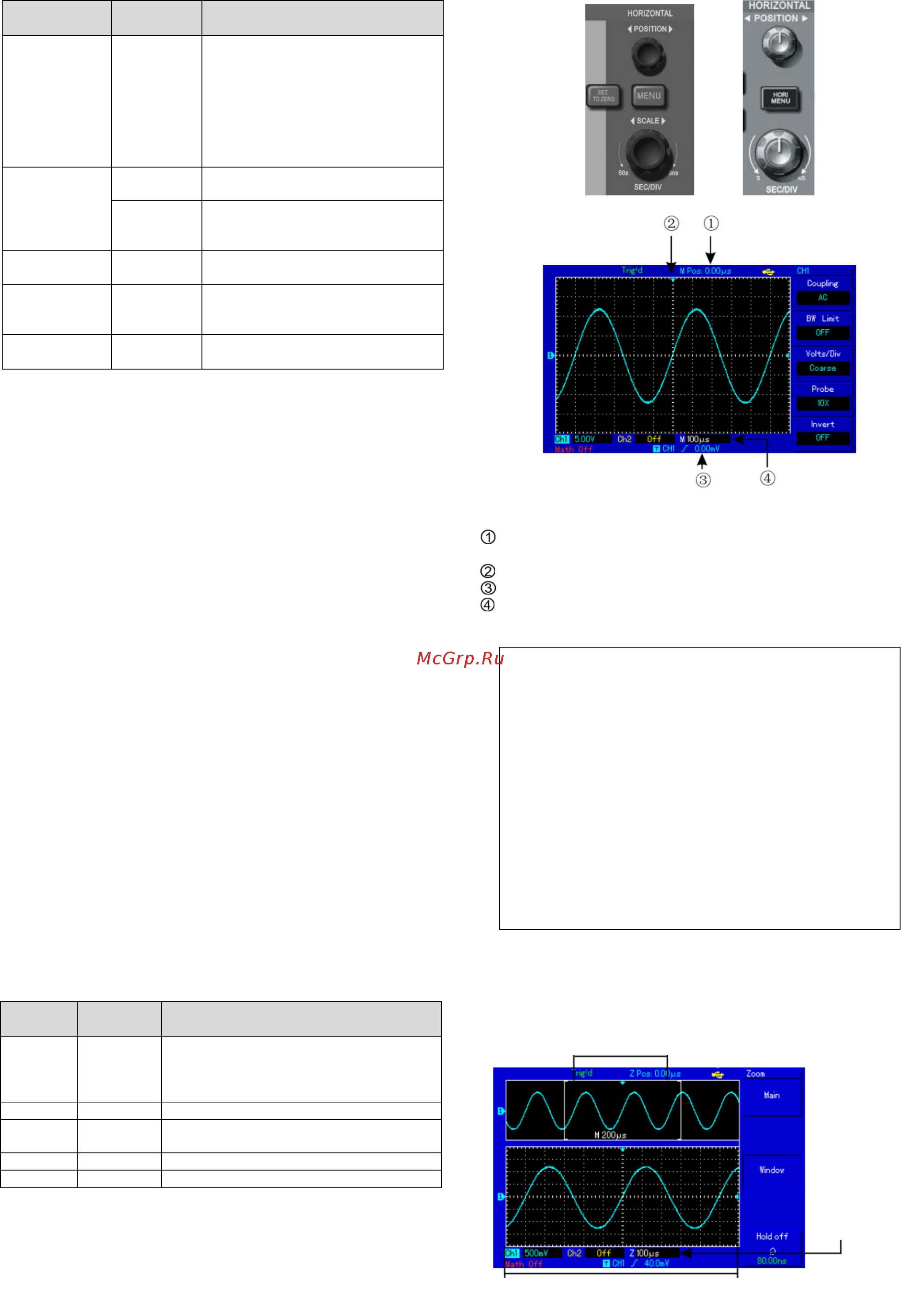

Рисунок 2-11. Интерфейс системы горизонтальной развертки
Рисунок 2-12. Отображение параметров горизонтальной развертки
Расшифровка индикаторов
Временной интервал между позицией момента запуска (по
горизонтали) и центральной точкой горизонтальной шкалы.
Позиция момента запуска, сохраненная в оперативной памяти
Уровень запуска в текущем окне
Коэффициент горизонтальной развертки (основная временная
шкала), в секундах на деление (с/дел).
Определения:
Режим Y-T: В этом режиме по оси Y показывается
напряжение, а по оси Х – время.
Режим X-Y: В этом режиме по оси Х показывается
напряжение на канале CH1, а по оси Y – напряжение на
канале CH2.
Режим медленного сканирования: если горизонталь-
ная развертка установлена на 50 мс/дел или меньше,
прибор будет работать в режиме медленной выборки.
При наблюдении низкочастотных сигналов в режиме
медленного сканирования рекомендуется устанавливать
развязку канала по постоянному току.
Sec/Div (с/дел): единица горизонтальной шкалы време-
ни, «секунд/деление». Если выборка сигнала остановле-
на (нажатием кнопки [RUN/STOP]), с помощью органов
управления горизонтальной разверткой можно растянуть
или сжать осциллограмму.
Увеличение фрагмента окна
Режим увеличения фрагмента окна может быть использован для
более удобного наблюдения фрагмента осциллограммы, позво-
ляющего лучше рассмотреть детали.
Рисунок 2-13. Вид дисплея с увеличенным фрагментом окна
Временная шкала
увеличенного
фрагмента окна
Фрагмент осциллограммы, увеличенный по горизонтали
Увеличение осциллограммы
по горизонтали
