UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: серия UTD2000/3000
12
Таблица 2-11. Настройки поочередного запуска
Параметр
меню
Значение Описание
Type (тип) Edge
Установлен режим запуска по
фронту
Source
(источник
сигнала запуска)
Alter
Выбран поочередный запуск с
первого и второго канала
Slope /
Gradient
(наклон фронта)
Rise /
Ascending
Установлен запуск по нарастаю-
щему фронту
Mode (режим
запуска)
Auto Автоматический запуск
Coupling
(развязка
запуска)
AC
Развязка сигнала запуска по пере-
менному току
Настройка режима развязки запуска
Войдите в меню настройки запуска для установки развязки пус-
кового сигнала и достижения наиболее стабильной синхрониза-
ции. Описание соответствующего меню приведено в Таблице 2-
12.
Таблица 2-12
Параметр
меню
Доступные
значения
Описание
Type (тип) --
Source
(источник
сигнала запуска
--
Slope(наклон
фронта)
--
Mode (режим
запуска)
--
Coupling
(развязка
пускового
сигнала)
AC
Постоянная составляющая вход-
ного сигнала отсекается
DC
И постоянная, и переменная со-
ставляющие сигнала пропускают-
ся
HF Reject
Отсекаются высокочастотные со-
ставляющие
LF Reject
Отсекаются низкочастотные со-
ставляющие
Регулировка величины задержки запуска
Вы можете регулировать величину задержки запуска для наблю-
дения сложных осциллограмм (например, последовательностей
импульсов). Задержка запуска – это время ожидания, по истече-
нии которого становится возможен повторный запуск. До этого
момента осциллограф блокирует возможность запуска. Напри-
мер, если вы хотите произвести синхронизацию серии импульсов
по первому импульсу, установите время задержки, соответству-
ющее длительности этой серии импульсов, как показано на Ри-
сунке 2-18. Меню настройки задержки запуска описано ниже в
Таблице 2-13:
Таблица 2-13
Параметр
меню
Доступные
значения
Описание
Main
(Основная го-
ризонтальная
шкала)
--
1. Включение основной горизон-
тальной шкалы
2. Если включен режим увеличе-
ния фрагмента окна, выбор данно-
го пункта отключает его.
--
Window
(увеличение
фрагмента окна)
--
Включение режима увеличения
фрагмента временной шкалы
--
Hold off
(задержка
запуска)
Регулировка времени задержки
запуска

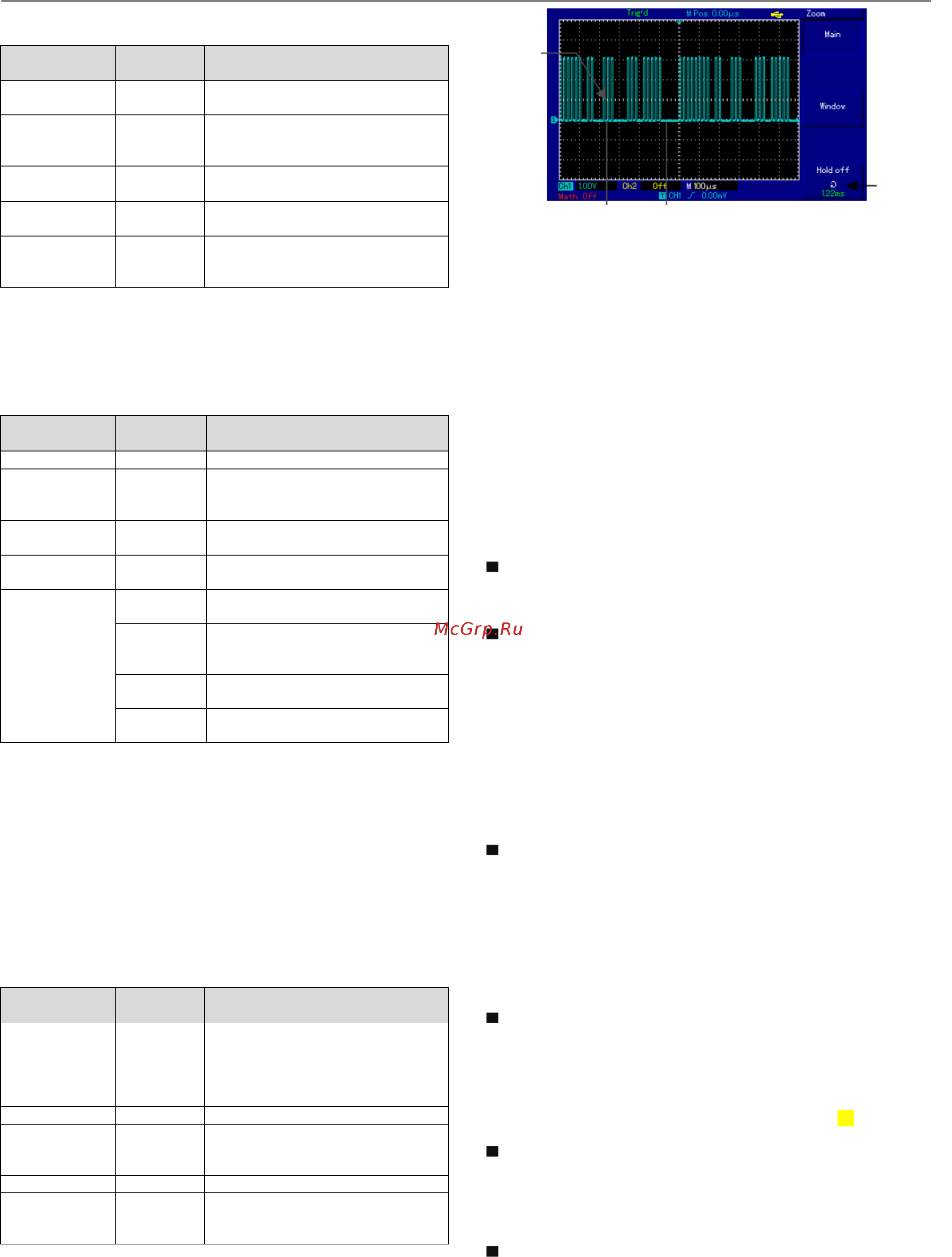

Рисунок 2-18. Использование функции задержки для синхрониза-
ции сложной осциллограммы
Описание операций с различными режимами запуска
1. Следуя процедуре синхронизации обычного сигнала, выберите
режим запуска по фронту, источник пускового сигнала и наклон
фронта в меню управления запуском. Отрегулируйте уровень
запуска таким образом, чтобы добиться максимально стабильно-
го отображения осциллограммы.
2. Нажмите кнопку [HORI MENU] в зоне управления горизонталь-
ной разверткой для вызова соответствующего меню.
3. Отрегулируйте время задержки с помощью многофункцио-
нального регулятора, так чтобы получить наиболее стабильную
осциллограмму.
Определения:
1. Источник пускового сигнала: запуск может производиться по
сигналам от различных источников: входного канала (CH1, CH2),
внешнего запуска (EXT), местной электросети.
Входной канал: Стандартным источником пускового сигнала
служит входной канал (любой из имеющихся). Выбранный источ-
ник используется для запуска независимо от того, отображается
ли сигнал от него на дисплее, или нет.
Внешний запуск: Этот тип источника пускового сигнала поз-
воляет производить запуск от третьего канала, принимая данные
по двум другим. Например, вы можете использовать внешний
генератор синхронизирующих импульсов или сигнал из измеряе-
мой цепи.
Внешний запуск по сигналу с входа EXT TRIG используется в
режимах EXT и EXT/5. В режиме EXT сигналы используются
непосредственно, при этом допускается уровень сигнала в пре-
делах от -3 В до +3 В.
Осциллографы с 5,7-дюймовым дисплеем допускают использо-
вание режима EXT/5, в котором внешний пусковой сигнал ослаб-
ляется в 5 раз, так что допустимый диапазон величин пускового
сигнала расширяется до -15 В – +15 В.
Электросеть: Этот режим обозначает использование для за-
пуска сигнала от местной электросети. Он позволяет наблюдать
сигналы, связанные с электросетью, например, взаимосвязь
между осветительным оборудованием и питающим оборудова-
нием – для достижения стабильной синхронизации.
2. Режим запуска: определяет режим работы осциллографа в
отсутствие пускового запуска. В данном осциллографе преду-
смотрены три режима запуска: автоматический, нормальный и
однократный.
Автоматический запуск: Система производит выборку дан-
ных для построения осциллограммы даже в отсутствие пускового
сигнала. На дисплее отображается шкала временной развертки.
Когда появляется пусковой сигнал, синхронизация автоматически
начинает осуществляться по этому сигналу.
Примечание: когда в автоматическом режиме запуска горизон-
тальная развертка осциллограммы установлена на 50 мс/дел или
меньше, осциллограф не будет реагировать на пусковой сигнал.
Нормальный запуск: В этом режиме осциллограф произво-
дит выборку данных для осциллограммы, только если выполня-
ются условия запуска. В отсутствие пускового сигнала система
прекращает регистрировать данные и находится в ожидании. При
появлении пускового сигнала выборка и отображение данных
возобновляется.
Однократный запуск: В этом режиме после однократного
нажатия кнопки [RUN] осциллограф переходит в режим ожидания
запуска. Когда приходит пусковой сигнал, осциллограф произво-
дит выборку, отображает на дисплее зарегистрированную осцил-
лограмму и останавливается.
Время задержки
Момент
запуска
Задержка
запуска
