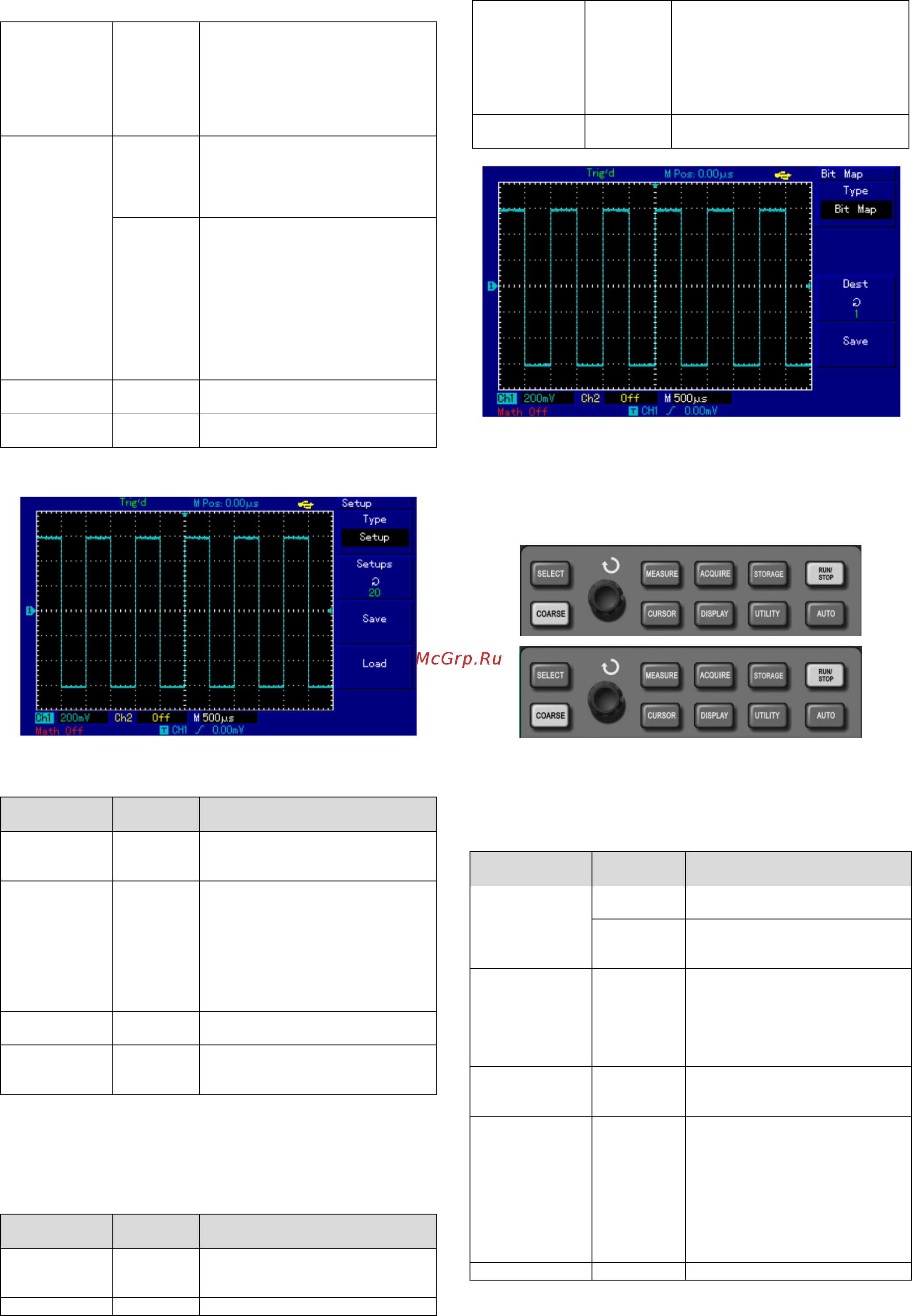

15
Таблица 2-17. Меню запоминания осциллограмм (страница 2)
Disk (диск)
DSO
USB
Сохранение во внутреннюю па-
мять осциллографа
Сохранение на внешний USB-
накопитель (эту функцию нельзя
использовать, пока USB-
накопитель не подключен к осцил-
лографу).
Length
(глубина)
Normal
Установка нормальной глубины
сохранения (
при сохранении на
USB-накопитель э
ти данные могут
быть вызваны из памяти только
через меню REF).
Long
Установка увеличен
ной глубины
сохранения (Эта функция ак
тивна
только при запи
си на внешний
USB-накопитель. Данные, запи-
санные таким образом,
могут быть
вызваны из памяти только чер
ме
ню загрузки осциллограммы в
программе связи с осциллогра-
фом, установленной на компьюте-
ре).
LOAD (вызов из
памяти)
Вызов сохраненной осциллограм-
мы
Previous 2/2
-- Возврат на предыдущую страницу
2. Выберите вид сохраняемых данных SETUP для входа в меню
запоминания настроек (см. Таблицу 2-18).
Рисунок 2-26. Сохранение настроек
Таблица 2-18. Меню сохранения настроек
Параметр
меню
Доступные
значения
Описание
Setup
(настройки)
Выбрано меню сохранения и вы-
зова из памяти настроек осцилло-
графа
Setups
(позиция
сохранения
настроек в
памяти)
1-20
Могут быть сохранены не более 2
0
конфигураций настроек передней
панели. Позиция выбирается с
помощью многофункционального
регулятора в верхней части пе-
редней панели (количество и ну-
мерация адресных позиций зави-
сит от модели осциллографа)
Save
(сохранение)
Сохранение настроек в память
Load
(вызов из
памяти)
Вызов сохраненных настроек из
памяти.
3. Выберите вид сохраняемых данных Bitmap для сохранения
изображения области отображения осциллограммы (см. Таблицу
2-19). Эта функция активна только при подключенном внешнем
USB-накопителе.
Таблица 2-19. Меню сохранения изображений в формате bitmap
Параметр
меню
Доступные
значения
Описание
Bit Map
Выбрано меню сохранения и вы-
зова из памяти изображения обла-
сти отображения осциллограмм
Dest 1-200
Могут быть сохранены не более
(Позиция
сохранения в
памяти)
200 изображений. Позиция выби-
рается с помощью многофункцио-
нального регулятора в верхней
части передней панели (для ос-
циллографов серии UTD2000C
доступно сохранение от 1 до 10
изображений)
Save
(сохранение)
Сохранение изображений в фор-
мате bitmap
Рисунок 2-27. Сохранение изображения в формате bitmap
2.8. Настройка вспомогательных функций
Как показано на Рисунке 2-28, функциональная кнопка вызова
вспомогательных функций [UTILITY] расположена в зоне управ-
ления меню.
Рисунок 2-28. Функциональная кнопка вызова вспомогательных
функций (UTILITY) в системе выборки данных
Нажмите кнопку [UTILITY] для вызова меню настроек вспомога-
тельных системных функций.
Таблица 2-20 (страница 1)
Параметр меню
Доступные
значения
Описание
Self Adj
(автокалибровка)
Execute
Включение автоматической ка-
либровки
Close
Выключение автоматической
калибровки и возвращение на
предыдущую страницу меню
By detection
(функция
PASS/FAIL)
см.
таблицу 2-23
Для проведения допусковой про-
верки осциллограмм Pass/Fail
(«Годен/не годен», функция име-
ется только в моделях
UTD2000E/3000E,
UTD2025C/3025C и UTD2025CL)
Recorder
(запись
осциллограммы)
см.
таблицу 2-22
Настройки операции записи ос-
циллограммы
Language
(язык)
Русский
English
Simplified
Chinese
Traditional
Chinese
Spanish
Portuguese
French
Выбор языка интерфейса
Next 1/3
Переход к следующей странице
Таблица 2-21-1 (страница 2)
