UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: серия UTD2000/3000

«Note» («Замечание») обозначает потенциальную опасность по-

вреждения прибора или другого имущества

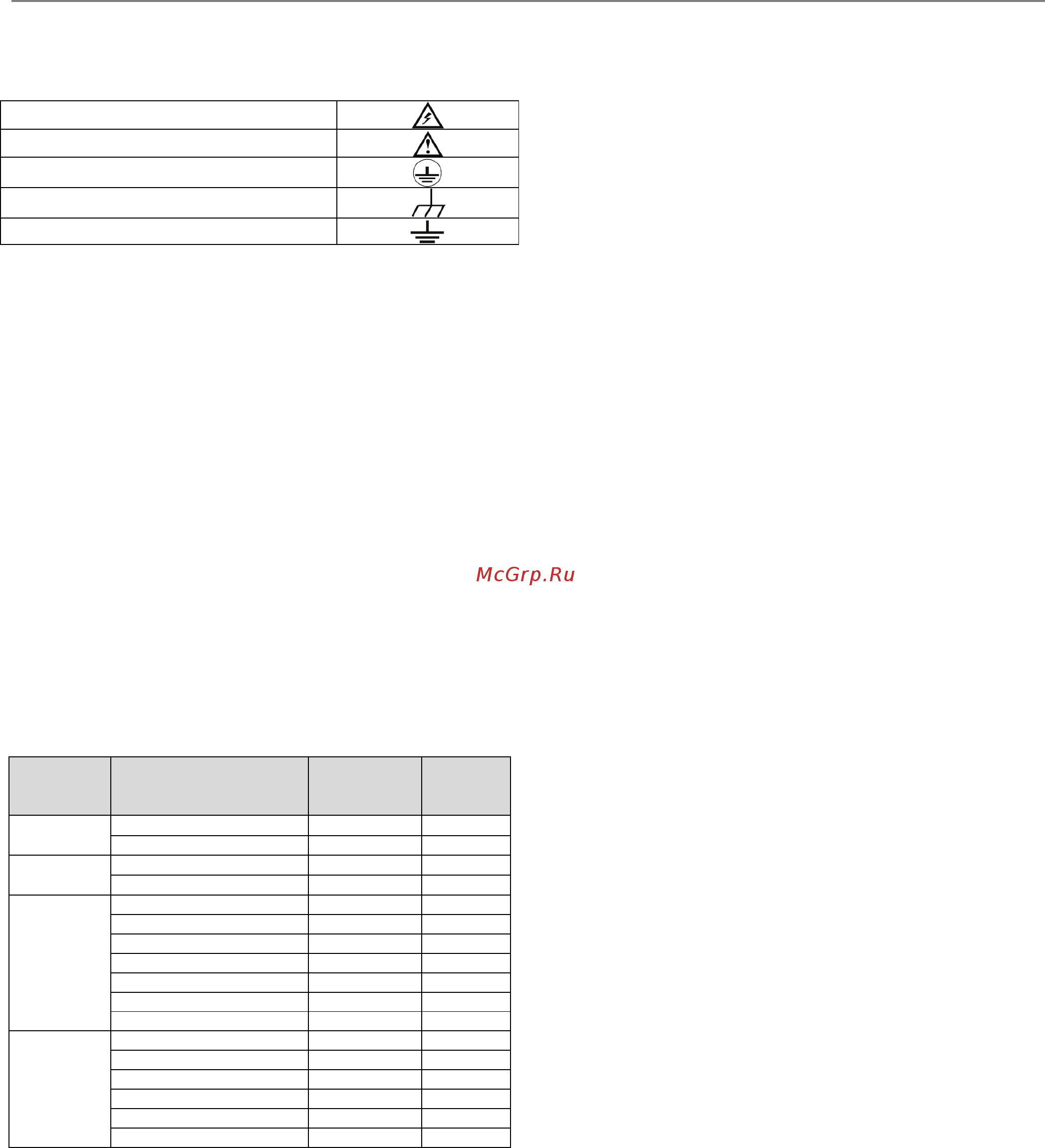

Символы на приборе: на приборе могут присутствовать следу-

ющие символы:

Высокое напряжение

Внимание! Обратитесь к инструкции

Вывод защитного провода заземления

Вывод заземления корпуса

Вывод заземления для измерений

ПРЕДИСЛОВИЕ

Эта инструкция содержит информацию об эксплуатации

цифровых запоминающих осциллографов серии

UTD2000/3000. Инструкция подразделена на следующие гла-

вы:

Глава 1 Руководство пользователя: Простое описание функ-

ций осциллографа и рекомендации по установке.

Глава 2 Настройки прибора: Руководство по работе с осцилло-

графом.

Глава 3 Практические примеры: Примерные схемы дей-

ствий, позволяющие решать различные измерительные задачи.

Глава 4 Системные сообщения, поиск и устранение неис-

правностей

Глава 5 Приложения

Приложение А: Технические характеристики

Приложение Б: Аксессуары

Приложение В: Уход за осциллографом

Данная инструкция представляет собой руководство по эксплуа-

тации моделей трех серий осциллографа. Ниже приведены клю-

чевые различия разных моделей.

Серия Модель

Полоса

пропускания

Частота

дискре-

тизации

UTD2000L

UTD2025CL

25 МГц 250 МГц

UTD2052CL 50 МГц 500 МГц

UTD2000EX

UTD2052CEX

50 МГц 1 ГГц

UTD2102CEX

100 МГц 1 ГГц

UTD2000C/

3000C

UTD2025C/UTD3025C 25 МГц 250 МГц

UTD2042C/UTD3042C 40 МГц 500 МГц

UTD2062C/UTD3062C 60 МГц 500 МГц

UTD2082C/UTD3082C 80 МГц 500 МГц

UTD2102C/UTD3102C 100 МГц 500 МГц

UTD2152C/UTD3152C 150 МГц 500 МГц

UTD2202C/UTD3202C 200 МГц 500 МГц

UTD2000E/

3000E

UTD2042CE/UTD3042CE 40 МГц 1 ГГц

UTD2062CE/UTD3062CE 60 МГц 1 ГГц

UTD2082CE/UTD3082CE 80 МГц 1 ГГц

UTD2102CE/UTD3102CE 100 МГц 1 ГГц

UTD2152CE/UTD3152CE 150 МГц 1 ГГц

UTD2202CE/UTD3202CE 200 МГц 1 ГГц

Цифровые запоминающие осциллографы серии UTD2000/3000

обеспечивают удобство в работе, выдающиеся технические по-

казатели и множество передовых функций. Это совершенный

инструмент для быстрого и эффективного выполнения измере-

ний.

Цифровые запоминающие осциллографы серии UTD2000/3000

оснащены практичной передней панелью, обеспечивающей

наглядный доступ ко всем функциям. Настройка шкал всех кана-

лов и расположение кнопок оптимизированы для непосредствен-

ного наблюдения в процессе работы. Поскольку внешнее

оформление прибора выполнено на базе традиционных осцилло-

графов, пользователи могут приступать к работе, не затрачивая

длительного времени на изучение и освоение прибора. Для уско-

рения настройки и упрощения процедуры измерений можно вос-

пользоваться кнопкой [AUTO]. Панель управления и дисплей

обеспечивают адекватную передачу формы сигнала и настройку

диапазонов.

Осциллографы серии UTD2000/3000 также оснащены высокотех-

нологичными индикаторами и эффективными функциями, позво-

ляющими легко быстро решать измерительные задачи. Обладая

частотой дискретизации в реальном времени 1 ГГц (500 МГц) и

50ГГц (25 ГГц) в эквивалентном режиме, эти осциллографы могут

отображать сигналы быстрее. Эффективные аналитические

функции и режимы запуска облегчают их запись и анализ, а яр-

кий жидкокристаллический дисплей и математические функции

позволяют быстро и четко наблюдать и анализировать сигнал.

Эксплуатационные характеристики, перечисленные ниже, пока-

зывают, почему осциллографы этих серий полностью удовлетво-

рят ваши требования к выполнению измерений.

• Два аналоговых канала.

• Цветной жидкокристаллический дисплей HD с разрешением

320 х 240 (или 800 х 480) пикселей и увеличенной областью

отображения осциллограммы.

• Многоязычное меню

• Поддержка USB-накопителей и обмена данными с компьюте-

ром через интерфейс USB.

• Автоматическая настройка осциллограммы и состояния при-

бора

• Сохранение в памяти осциллограмм, настроек, битовых карт,

восстановление настроек

• Функция увеличения фрагмента окна для подробного анализа

деталей и профиля сигнала

• Автоматическое измерение 28 параметров сигнала

• Автоматическое измерение положения курсора

• Уникальная функция записи и воспроизведения сигнала

• Встроенная функция быстрого преобразования Фурье (FFT)

• Математические операции над несколькими осциллограмма-

ми (включая сложение, вычитание, умножение и деление)

• Режимы запуска по фронту (Edge), по видеосигналу (Video),

по длительности импульса (Pulse width), и поочередный (Al-

ternate) запуск

Принадлежности к осциллографам серии UTD2000/3000

2 х 1,2-метровых пассивных щупа 1:1/10:1 (см. Инструкцию по

работе с пассивными щупами, чтобы обеспечить соответствия

требованиям стандарта EN61010-031:2008)

• Шнур электропитания, соответствующий национальным

стандартам

• Инструкция по эксплуатации

• Гарантийный талон

• Кабель интерфейса USB типа UT-D06 или UT-D05

• Носитель с программным обеспечением для обмена данными

и управления с компьютера осциллографов серии

UT2000/3000.

Глава 1

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Цифровые запоминающие осциллографы серии UTD2000/3000 –

небольшие, удобные в обращении настольные осциллографы.

Практичная панель управления обеспечивает легкое выполнение

основных измерительных операций.

Приборы серии UTD2000/3000 оснащены простой панелью

управления с очевидными для пользователей функциями, обес-

печивающие проведение базовых измерений. На также панели

имеются поворотные регуляторы и функциональные кнопки.

Функции регуляторов аналогичны таковым в прочих цифровых

запоминающих осциллографах.

В этой главе описывается выполнение следующих шагов:

• Общий осмотр

• Функциональные проверки

• Компенсация щупов

• Автоматическая настройка осциллограммы

• Ознакомление c системой вертикальной развертки

• Ознакомление с системой горизонтальной развертки

• Ознакомление с системой запуска

1.1. Общий осмотр

Первый шаг в начале работы с новым осциллографом всегда

состоит в ознакомлении с содержанием передней панели прибо-

ра. Этот практический подход применим и к цифровым осцилло-

графам серии UTD2000/3000. В данной главе кратко описывается

содержимое и функции передней панели, что позволит вам

быстро освоить цифровые осциллографы серии UTD2000/3000.

Ряд из пяти кнопок справа от дисплея – кнопки для работы с ме-

ню (обозначены сверху вниз с F1 по F5). Эти кнопки позволяют
