21
ющий ослабить белый шум при отображении, а также размер
осциллограммы для облегчения наблюдения и измерений. В ре-
зультате усреднения белый шум уменьшается, и детали осцил-
лограммы становятся лучше видны. Выполните следующие дей-
ствия:
Нажмите кнопку [ACQUIRE] в зоне меню на передней панели для
вызова меню настройки регистрации сигнала. Нажмите кнопку
[F1] меню для установки режима накопления данных в значение
Average (среднее), а затем вращением многофункционального
регулятора выберите количество усредняемых осциллограмм из
ряда степеней по основанию 2, в диапазоне от 2 до 256 (см. Ри-
сунок 3-5).

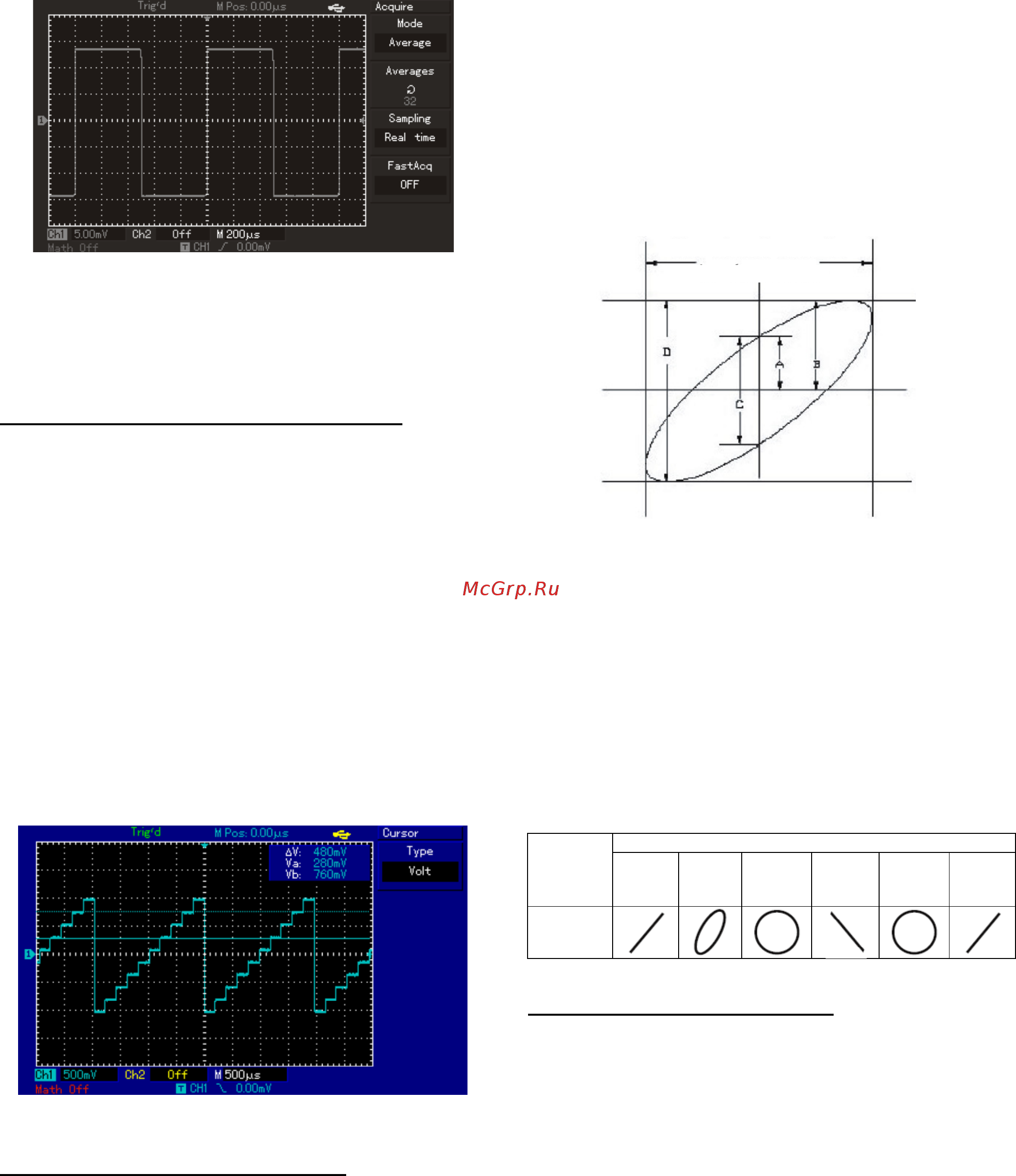

Рисунок 3-5. Сигнал с подавленным шумом
2) Вы также можете уменьшить яркость осциллограммы, чтобы
уменьшить шум при отображении.
Внимание! В режиме регистрации сигнала с усреднением
осциллограмма обновляется на дисплее с меньшей часто-
той. Это нормально.
Пример 5: Применение курсорных измерений
Осциллограф позволяет автоматически измерять 28 параметров
сигнала. Все автоматически измеряемые параметры также могут
быть измерены с помощью курсоров. Используя курсоры, вы мо-
жете быстро измерить временные параметры и параметры
напряжения осциллограммы.
Измерение напряжения одной ступени ступенчатого сигнала
Для измерения напряжения одной ступени ступенчатого сигнала,
изображенного на рисунке 3-6 проделайте следующие действия:
1. Нажмите кнопку [CURSOR] для вызова меню курсорных из-
мерений.
2. Нажмите кнопку [F1] для установки типа курсора на значение
Volt (напряжение)
3. Поворотом многофункционального регулятора установите
курсор 1 на начало измеряемой ступени.
4. Нажмите [SELECT] или [PUSH SELECT] для выбора курсо-
ра, затем поворотом многофункционального регулятора устано-
вите курсор 2 на горизонтальный участок измеряемой ступени
сигнала.
В меню курсора автоматически отобразится величина ∆V, то есть
величину напряжения на одной ступени (см. Рисунок 3-6).
Рисунок 3-6. Курсорное измерение разности потенциалов в сиг-
нале
Пример 6: Использование функции X-Y
Определение разности фаз сигналов в двух каналах.
Пример: Для измерения сдвига фазы при прохождении сигнала
по цепи подсоедините осциллограф к цепи и исследуйте входной
и выходной сигналы.
Для отображения входного и выходного сигнала в координатах X-
Y выполните следующие действия:
1. Установите коэффициент ослабления в меню настройки
щупов на 10Х. Установите переключатель на щупе в положение
10Х.
2. Подсоедините щуп канала CH1 к входу схемы. Подсоеди-
ните щуп канала CH2 к выходу схемы.
3. Если каналы не отображаются, нажмите кнопки меню
[CH1] и [CH2], чтобы активировать оба канала.
4. Нажмите кнопку [AUTO].
5. С помощью регулятора вертикальной шкалы установите
приблизительно одинаковые амплитуды сигналов по обоим кана-
лам.
6. Нажмите кнопку [DISPLAY] в зоне управления горизон-
тальной разверткой для вызова меню настройки горизонтальной
развертки.
7. Нажмите [F2], чтобы выбрать режим X-Y. На дисплее
отобразятся входной и выходной сигналы в виде фигуры Лисса-
жу.
8. С помощью соответствующих регуляторов подстройте
коэффициент отклонения по вертикали и смещение по вертикали
для достижения наилучшей картины.
9. С помощью метода эллипса измерьте и вычислите раз-
ность фаз (см. Рисунок 3-7).
Рисунок 3-7
sinθ =A/B или C/D, где θ – разность фаз между сигналами с раз-
ных каналов. Определение A, B, C, D дано на Рисунке 3-7. Из
приведенной выше формулы следует, что
θ=±arcsin(A/B) или θ=±arcsin(C/D)
Если главная ось эллипса лежит в пределах квадрантов I и III, то
разность фаз находится в пределах
(0~π/2) или (3π/2~2π)
Если главная ось эллипса лежит в пределах квадрантов II и IV, то
разность фаз находится в пределах
(π/2~π) или (π~3π/2)
Кроме того, если частоты и разности фаз двух измеряемых сиг-
налов кратны друг другу, вы можете вычислить частотную и фа-
зовую корреляцию между двумя сигналами.
Таблица разности фаз X и Y
Отноше-
ние
частот
сигналов
Разность фаз
0º 45º 90º 180º 270º 360º
1:1
Пример 7: Запуск по видеосигналу
Функция запуска по синхроимпульсу видеосигнала присутствует
во всех моделях кроме серии UTD2000L/2000EX (за исключением
модели UTD2025CL, имеющей эту функцию).
Запуск по видеосигналу требуется использовать для получения
стабильной осциллограммы при исследовании сигналов в схемах
видеоустройств.
Запуск по синхроимпульсу кадра
Для настройки запуска по синхроимпульсу кадра выполните сле-
дующие действия:
1. Нажмите кнопку [MENU], чтобы вызвать меню системы запус-
ка.
Сигнал должен располагаться
по центру
