11

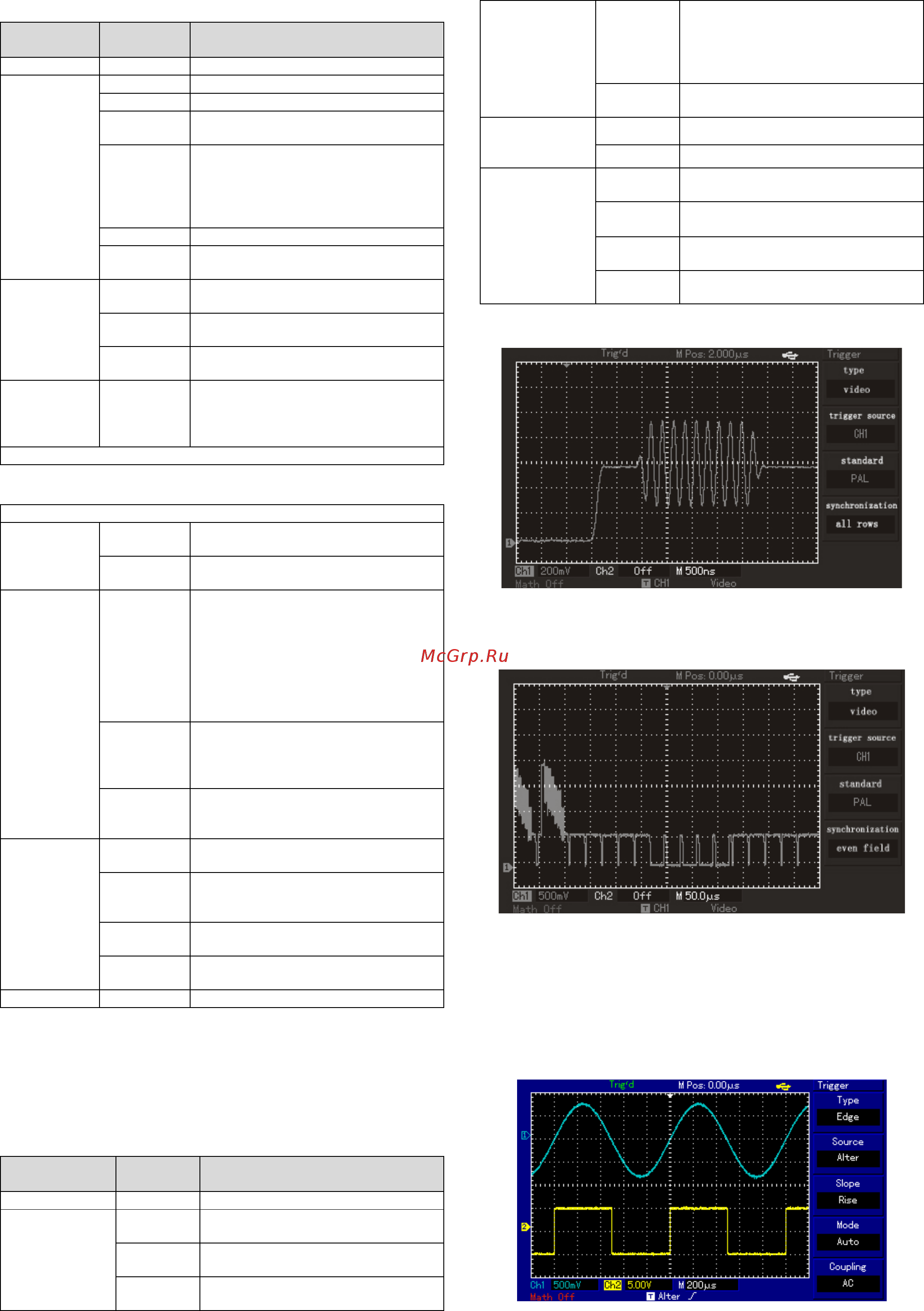

Таблица 2-8 (первая страница меню)
Параметр
меню
Доступные
значения
Описание
Type (тип) Pulse
Source
(источник
синхрони-
зации)
CH1
Запуск по сигналу с первого канала
CH2
Запуск по сигналу со второго канала
EXT
Запуск по внешнему синхросигналу
со входа EXT TRIG INPUT
EXT/5
Запуск по внешнему синхросигналу
со входа EXT TRIG INPUT, ослаб-
ленному в 5 раз, что позволяет уве-
личить диапазон допустимых вели-
чин синхросигнала
AC Line
Запуск от электросети
Alternate
Поочередный запуск по сигналам
первого и второго каналов
When
(условие на
импульс)
>
Запуск при длительности импульса
больше установленного значения
<
Запуск при длительности импульса
меньше установленного значения
=
Запуск при длительности импульса,
равной установленному значению
Setting
(настройка
импульса)
--
Установите длительность импульса
в пределах 20 нс ~10 с и подстройте
ее точно вращением регулятора в
верхней части передней панели
Next 1/2
--
Переход на следующую страницу
Таблица 2-9 (вторая страница меню)
Type (тип) Pulse
Polarity
(полярность
пускового
импульса)
Positive
Запуск по длительности положи-
тельного импульса
Negative
Запуск по длительности отрица-
тельного импульса
Mode
(режим
запуска)
Auto
Система автоматически производит
выборку данных для осцилло
граммы
в отсутствие пускового сигнала. Ба-
зовый уровень запуска отображает-
ся на дисплее. При появлении сиг-
нала запуска происходит автомати-
ческое переключение в нормальный
режим запуска
Normal
В отсутствие пускового сигнала си-
стема не производит выборку дан-
ных. При появлении пускового сиг-
нала выборка данных запускается
Single
При выполнении условия запуска
сигнал регистрируется однократно с
последующей блокировкой
Coupling
(развязка
пускового
сигнала)
AC
Постоянная составляющая пусково-
го сигнала отсекается
DC
И постоянная, и переменная состав-
ляющие пускового сигнала пропус-
каются
HF Reject
Отсекаются высокочастотные со-
ставляющие пускового сигнала
LF Reject
Отсекаются низкочастотные состав-
ляющие пускового сигнала
Previous 2/2
-- Переход на предыдущую страницу
Запуск по видеосигналу (Video)
Для запуска по синхроимпульсу кадра или строки стандартных
видеосигналов NTSC и PAL. Развязка входа при запуске по ви-
деосигналу по умолчанию устанавливается на связь по постоян-
ному току. Обратитесь к следующей таблице, чтобы ознакомить-
ся с описанием меню запуска по видеосигналу.
Таблица 2-10. Настройка запуска по видеосигналу
Параметр
меню
Доступные
значения
Описание
Type (тип) Video
Source (выбор
источника
сигнала)
CH1
Запуск по сигналу из первого кана-
ла
CH2
Запуск по сигналу из второго кана-
ла
EXT
Запуск по внешнему синхросигналу
со входа EXT TRIG INPUT
EXT/5
Запуск по внешнему синхросигналу
со входа EXT TRIG INPUT, ослаб-
ленному в 5 раз
Alter
Поочередный запуск по сигналам
первого и второго каналов
Standart
(стандарт
видеосигнала)
PAL Видеосигнал стандарта PAL
NTSC Видеосигнал стандарта NTSC
Synchronization
(режим запуска)
All rows
Запуск по синхроимпульсу каждой
строки
Designated
row
Запуск по синхроимпульсу задан-
ной строки
Odd field
Запуск по синхроимпульсу нечетно-
го кадра
Even field
Запуск по синхроимпульсу четного
кадра
На рисунке 2-15 представлен вид дисплея при выборе режима
запуска по синхроимпульсу строки видеосигнала системы PAL.
Рисунок 2-15. Запуск по синхроимпульсу строки видеосигнала
На рисунке 2-16 показан вид дисплея в режиме запуска по син-
хроимпульсу кадра видеосигнала.
Рисунок 2-16. Запуск по синхроимпульсу кадра видеосигнала
2.4. Поочередный запуск (Alter)
При выборе этого режима запуск осуществляется по сигналам с
двух входных каналов. Режим поочередного запуска предназна-
чен для наблюдения двух сигналов с несогласованными часто-
тами. На Рисунке 2-17 показан вид осциллограмм при поочеред-
ном запуске. Описание меню этого режима приведено в Таблице
2-11.
Рисунок 2-17. Наблюдение двух сигналов с разными частотами в
режиме поочередного запуска.
