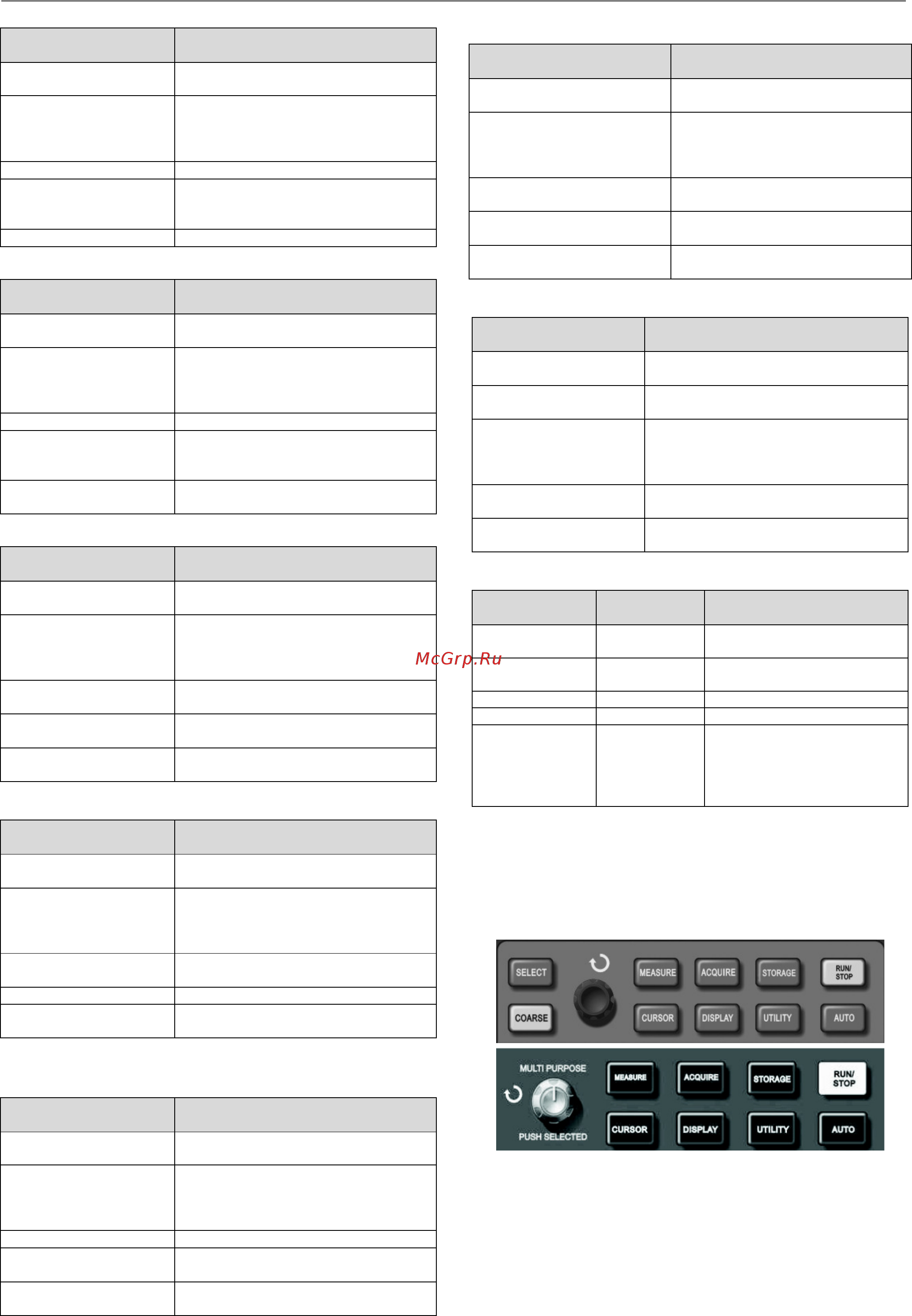

UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: серия UTD2000/3000
18
Таблица 2-26
Функция/
Измеряемый параметр
Описание
Return
Возвращение в меню, описанное в
Таблице 2-25
Preshoot
(отрицательный выброс
перед фронтом
импульса)
Выберите для возвращения в меню
отображения измеряемых
параметров
и за
мены исходного параметра на
этой позиции
Amplitude (амплитуда)
-//-
Oveshoot
(положительный выброс
на фронте импульса)
-//-
Next (1/4)
Переход к следующей странице меню
Таблица 2-27
Функция/
Измеряемый параметр
Описание
Previous
(предыдущая страница)
Возвращение на предыдущую страни-
цу меню
Mean
(среднее значение)
Выберите для в
озвращения в меню
отображения измеряемых
параметров
и замены исходного парамет
ра на
этой позиции
Pk-Pk (размах)
-//-
RMS
(среднеквадратичное
значение)
-//-
Next (2/4)
(следующая страница)
Переход к следующей странице меню
Таблица 2-28
Функция/
Измеряемый параметр
Описание
Previous (предыдущая
страница)
Возвращение на предыдущую страни-
цу меню
High (Vtop напряжение
вершины импульса)
Выберите для возвращения в меню
отображения измеряемых
параметров
и замены исходного парамет
ра на
этой позиции
Low (Vbase напряжение
основания импульса)
-//-
Middle (Vmid половина
амплитуды)
-//-
Next (3/4)
(следующая страница)
Переход к следующей странице меню
Таблица 2-29
Функция/
Измеряемый параметр
Описание
Previous (предыдущая
страница)
Возвращение на предыдущую страни-
цу меню
Max (максимальное
значение)
Выберите для возвращения в меню
отображения измеряемых
параметров
и замены исходного парамет
ра на
этой позиции
Min (минимальное
значение)
-//-
First (4/4)
(следующая страница)
Возвращение на первую страницу
меню (см. Таблицу 2-26)
Меню временных параметров описаны в Таблицах 2-30 – 2-34.
Таблица 2-30
Функция/
Измеряемый параметр
Описание
Return (возврат)
Возвращение в меню, описанное в
Таблице 2-25
Freq (частота)
Выберите для возвращения в меню
отображения измеряемых
параметров
и замены исходного парамет
ра на
этой позиции
Period (период)
-//-
Rise (длительность
нарастающего фронта)
-//-
Next (1/3)
(следующая страница)
Переход к следующей странице меню
Таблица 2-31
Функция/
Измеряемый параметр
Описание
Previous (предыдущая
страница)
Возвращение на предыдущую
страницу меню
Fall (длительность
спадающего фронта)
Выберите для возвращения в меню
отображения измеряемых пара-
метров и замены исходного пара-
метра на этой позиции
+ Width (длительность
положительного импульса)
-//-
- Width (длительность
отрицательного импульса)
-//-
Next (2/3)
(следующая страница)
Переход к следующей стра
нице
меню
Таблица 2-32
Функция/
Измеряемый параметр
Описание
Previous
(предыдущая страница)
Возвращение на предыдущую страни-
цу меню
Delay
(задержка)
Выберите для возвращения в меню
опций задержки (см. Таблицу 2-31а)
+ Duty
(положительная
скважность)
Выберите для возвращения в меню
отображения измеряемых параметров
и замены исход
ного параметра на этой
позиции
- Duty (отрицательная
скважность)
-//-
First (3/3)
(к первой странице)
Возвращение на первую страницу
меню (см. Таблицу 2-29)
Таблица 2-32a
Параметр меню
Доступные
значения
Описание
From Channel
(канал)
CH1/CH2/MATH
Выбор опорного канала
To Channel
(канал)
CH1/CH2/MATH
Выбор измеряемого канала
----- -----
----- -----
Enter
(подтверждение)
Выберите для возвращения в
меню отображения измеряе-
мых парамет
ров и замены
исходного па
раметра на этой
позиции
2.10. Курсорные измерения
Нажмите кнопку [CURSOR] для отображения измерительного
курсора и меню курсора, затем отрегулируйте положение курсора
вращением многофункционального регулятора. Как показано на
Рисунке 2-30, кнопка [CURSOR] в зоне управления является
функциональной кнопкой курсорных измерений.
Рисунок 2-30. Функциональная кнопка курсорных измерений
(CURSOR) в системе выборки данных
В режиме CURSOR вы можете перемещать курсор по окну отоб-
ражения осциллограмм на дисплее. Предусмотрены три режима
измерений с помощью курсора: измерения напряжения (Volt),
времени (Time) и режим слежения (Track). Разность потенциалов
может быть измерена с помощью нажатия кнопок [SELECT] и
[COARSE] на панели управления и вращения многофункцио-
нального регулятора для выбора положения двух курсоров при
