Uni-T UTD2202CE [20/28] Пример 3 обнаружение одиночного сигнала

UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: серия UTD2000/3000

ключите вход канала CH1 к входному контакту цепи, а вход вто-

рого канала СH2 к выходному контакту цепи.

Порядок действий:

1. Отображение сигналов в каналах СH1 и CH2

1) Нажмите кнопку [AUTO].

2) Подстройте горизонтальный и вертикальный диапазоны

таким образом, чтобы получить желаемый вид осциллограммы.

3) Нажмите кнопку [CH1], чтобы выбрать сигнал из канала

CH1. Отрегулируйте положение осциллограммы канала CH1 по

вертикали поворотом регулятора вертикального смещения.

4) Нажмите кнопку [CH2] для выбора сигнала из канала CH2.

Аналогично описанному в п.1) подстройте смещение осцилло-

граммы канала CH2 по вертикали так, чтобы упростить сравне-

ние, избегая перекрытие осциллограмм сигналов из двух кана-

лов.

2. Измерение задержки при прохождении синусоидального

сигнала по цепи и наблюдение изменения осциллограммы.

1) Для автоматического измерения задержки:

Нажмите кнопку [MEASURE] для отображения меню автоматиче-

ских измерений.

Нажмите [F1] для входа в меню выбора типа измерений.

Нажмите [F4] для входа в таблицу временных параметров.

Дважды нажмите [F5] для перехода на страницу 3/3 меню.

Нажмите [F2] для выбора измерения задержки (Delay).

Нажмите [F1], выберите канал CH1, а затем нажмите [F2] для

переключения на канал CH2, после чего для подтверждения

нажмите [F5].

После этого величина задержки отобразится под надписью «CH1-

CH2 delay» в зоне [F1].

2) Обратите внимание на изменения осциллограммы (см.

Рисунок 3-2)

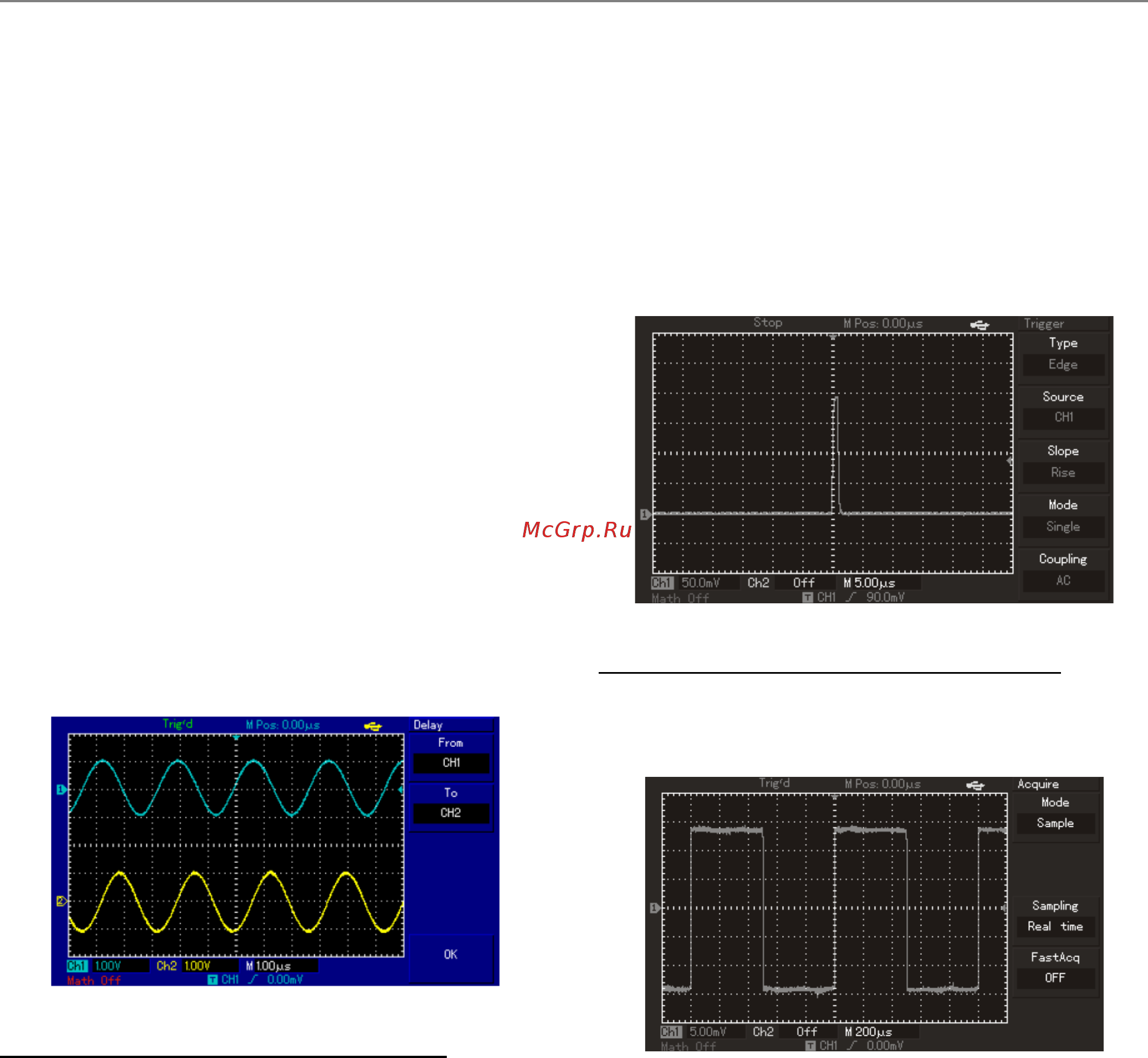

Рисунок 3-2. Задержка сигнала

Пример 3. Обнаружение одиночного сигнала

Особенность и преимущество цифровых запоминающих осцил-

лографов состоит в возможности работы с непериодическими

сигналами, такими как отдельные импульсы и выбросы. Для об-

наружения одиночного сигнала вы должны владеть некоторой

предварительной информацией об этом сигнале, чтобы устано-

вить уровень запуска и тип фронта. Например, если импульс

представляет собой логический сигнал ТТЛ, уровень запуска

нужно установить примерно на 2 В, и выбрать запуск по нарас-

тающему фронту. Если вы не уверены в характере сигнала, то

для определения уровня запуска и типа фронта вы можете

наблюдать его в режиме автоматического или нормального за-

пуска.

Порядок действий:

1. Как и в предыдущем примере, установите коэффициент

ослабления на щупе и на канале CH1.

2. Выполните настройку запуска по следующей процедуре:

1) Нажмите кнопку [TRIG MENU] в зоне управления запуском для

входа в меню настройки запуска.

2) В этом меню используйте подменю [F1-F5] для установки типа

запуска на EDGE (запуск по фронту), источника пускового сигна-

ла на CH1, наклон фронта на RISE (нарастающий), режима за-

пуска на SINGLE (однократный), и развязки запуска на AC (связь

по переменному току).

3) Отрегулируйте вертикальную и горизонтальную шкалы для

установки подходящего масштаба.

4) Установите желаемый уровень запуска поворотом регулятора

[TRIGGER LEVEL].

5) Нажмите кнопку [RUN/STOP] и дождитесь сигнала, удовлетво-

ряющего заданным условиям запуска. Если какой-либо сигнал

достиг установленного уровня запуска, система проведет одно-

кратную выборку данных и отобразит осциллограмму на дисплее.

С помощью этой функции вы легко можете обнаружить любое

случайное событие. Например, требуется обнаружить неожидан-

ный выброс со сравнительно большой амплитудой. Установите

уровень запуска немного выше нормального уровня сигнала.

Нажмите [RUN/STOP] и ждите. Когда появится выброс, автома-

тически сработает запуск и немедленно запишется осцилло-

грамма до и после момента запуска. Вращая регулятор горизон-

тального смещения в зоне управления горизонтальной разверт-

кой на передней панели, вы можете менять положение момента

запуска на горизонтальной шкале для получения запуска с отри-

цательной задержкой различной длительности, что позволит

легко рассмотреть участок осциллограммы до выброса.

Рисунок 3-3. Одиночный сигнал

Пример 4: Подавление белого шума в сигнале

Если измеряемый сигнал содержит белый шум, вы можете

настроить осциллограф таким образом, чтобы отсечь или

уменьшить шум так, что он не создаст помех для анализа сигна-

ла (см. Рисунок 3-4).

Рисунок 3-4. Подавление белого шума в сигнале

Порядок действий:

1. Как и в предыдущем случае, установите коэффициент

ослабления на щупе и на канале CH1.

2. Подайте сигнал на вход осциллографа, чтобы обеспечить

стабильную осциллограмму. Обратитесь к предыдущему примеру

за описанием последовательности действий. Обратитесь к

предыдущей главе за инструкцией по регулировке коэффициента

развертки и коэффициента отклонения.

3. Чтобы улучшить запуск с помощью настройки развязки

запуска:

1) Нажмите кнопку [TRIG MENU] в зоне управления запуском для

вызова меню настройки запуска.

2) Установите параметр COUPLING (развязка запуска) на значе-

ние LF Reject (подавление низких частот) или HF Reject (подав-

ление высоких частот). При выборе подавления низких частот

сигнал пропускается через высокочастотный фильтр. Он отсека-

ет составляющие сигнала с частотами ниже 80 кГц и пропускает

более высокочастотные компоненты. Если выбрано подавление

высоких частот, устанавливается низкочастотный фильтр, отсе-

кающий составляющие сигнала с частотами выше 80 кГц и про-

пускает низкочастотные компоненты. Выбирая опции LF Reject

или HF Reject, вы можете подавить низкочастотный или высоко-

частотный шум соответственно, и добиться стабильного запуска.

4. Ослабление шума при отображении с помощью настройки

режима регистрации сигнала.

1) Если измеряемый сигнал содержит белый шум, и в результате

осциллограмма имеет слишком низкое качество, вы можете ис-

пользовать режим регистрации сигнала с усреднением, позволя-
