7

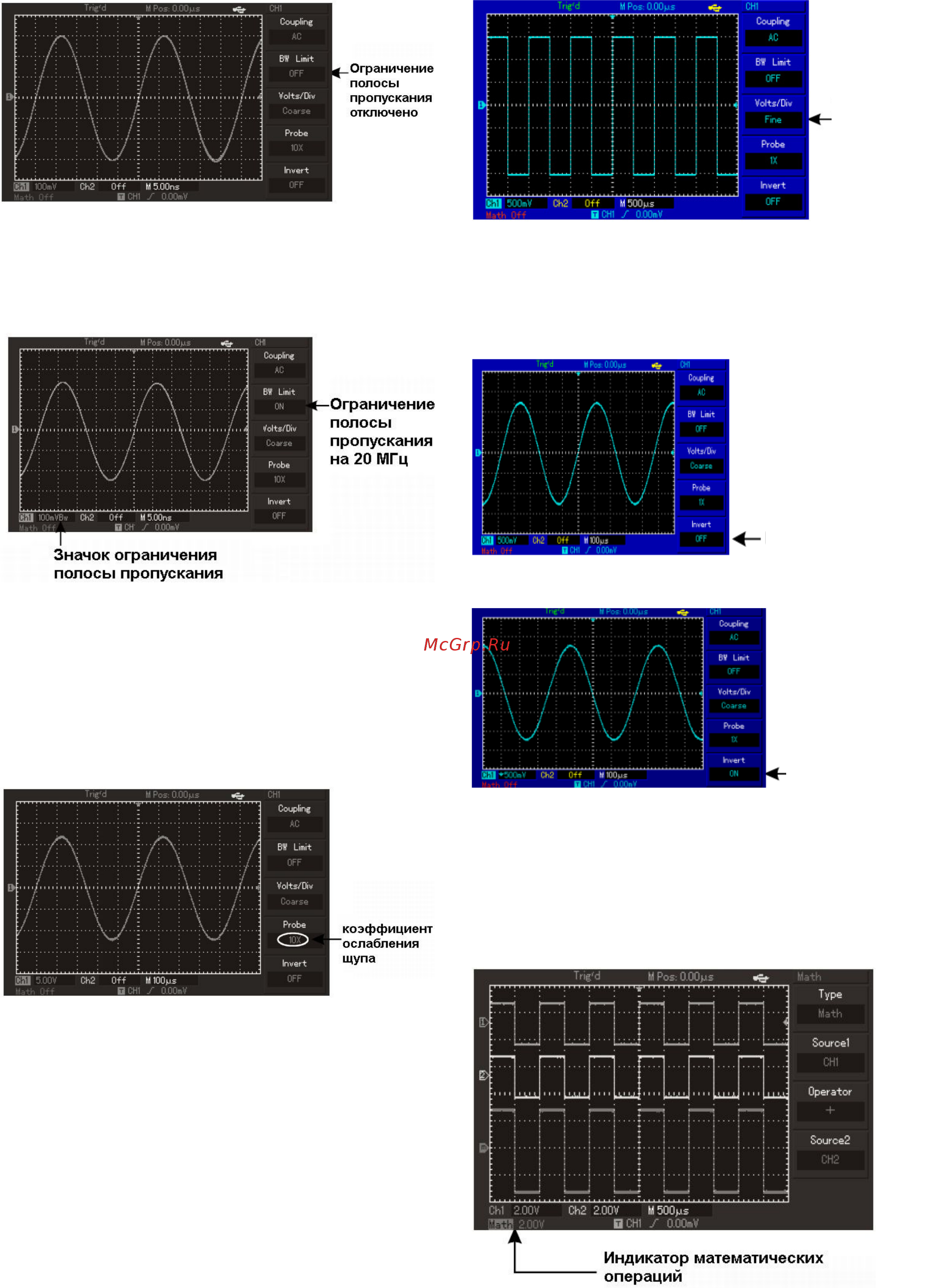

Рисунок 2-4. Вид дисплея без ограничения полной полосы про-
пускания.
Нажмите на кнопку [F2], чтобы выбрать значение ON для пара-
метра BS Limit и существенно подавать высокочастотные компо-
ненты и шум с частотой более 20 МГц, содержащиеся в измеря-
емом сигнале. Соответствующий вид дисплея приведен на рис.
2-5.
Рисунок 2-5. Вид дисплея при ограничении полосы пропускания
3. Настройка коэффициента ослабления щупа
Для согласования с установленным на щупе коэффициентом
ослабления необходимо выбрать соответствующий коэффициент
ослабления щупа в меню управления каналом. Например, если
коэффициент ослабления щупа составляет 10:1, соответствую-
щий коэффициент в меню будет 10Х. Применяйте тот же подход
к другим значениям коэффициента для обеспечения правильного
отображения измеряемого напряжения.
На Рисунке 2-6 представлен дисплей, соответствующий установ-
ке коэффициента ослабления щупа на 10:1
Рисунок 2-6. Установка коэффициента ослабления щупа в меню
канала.
4. Настройка вертикальной развертки VOLTS/DIV
Вы можете регулировать коэффициент отклонения по вертикали
VOLTS/DIV (вольт/деление) в режиме грубой либо точной
настройки. В режиме грубой настройки COARSE TUNE, значение
VOLTS/DIV в зависимости от модели изменяется в пределах
2 мВ/дел – 5 В/дел (или 10 В/дел) или 1мВ /дел – 20 В/дел с ша-
гом 1-2-5. В режиме точной настройки FINE TUNE вы можете
изменять коэффициент отклонения меньшими шагами в преде-
лах текущего диапазона. Таким образом, можно плавно, проходя
через все значения, изменять коэффициент отклонения в ука-
занном диапазоне.
Рисунок 2-7. Грубая и точная настройка коэффициента верти-
кальной развертки
5. Инвертирование сигнала
При интвертировании сигнала осциллограмма отражается по
вертикали относительно уровня земли. На рисунке 2-8 представ-
лена исходная осциллограмма. На рисунке 2-9 показана инвер-
тированная осциллограмма.
Рисунок 2-8 Настройка вертикальной инверсии (не инвертиро-
ванная осциллограмма)
Рисунок 2-9 Настройка вертикальной инверсии (инвертирован-
ная осциллограмма)
Операции с математическими функциями
Математические вычислительные функции представляют собой
отображение результатов операций сложения, вычитания, умно-
жения, деления и быстрого преобразования Фурье (БПФ, FFT)
для первого и второго каналов. В меню они отображаются сле-
дующим образом:
Рисунок 2-10. Применение математических функций
Инвертированная
осциллограмма
Неинвертированная
осциллограмма
Установлен
режим точной
настройки
