Harvia Xenio Combi CX110C [21/88] Varaosat 4 reservdelar
![Harvia Xenio Combi CX110C [21/88] Varaosat 4 reservdelar](/views2/1646024/page21/bg15.png)
FI SV
21
360°
180°
>1000 mm
>500 mm

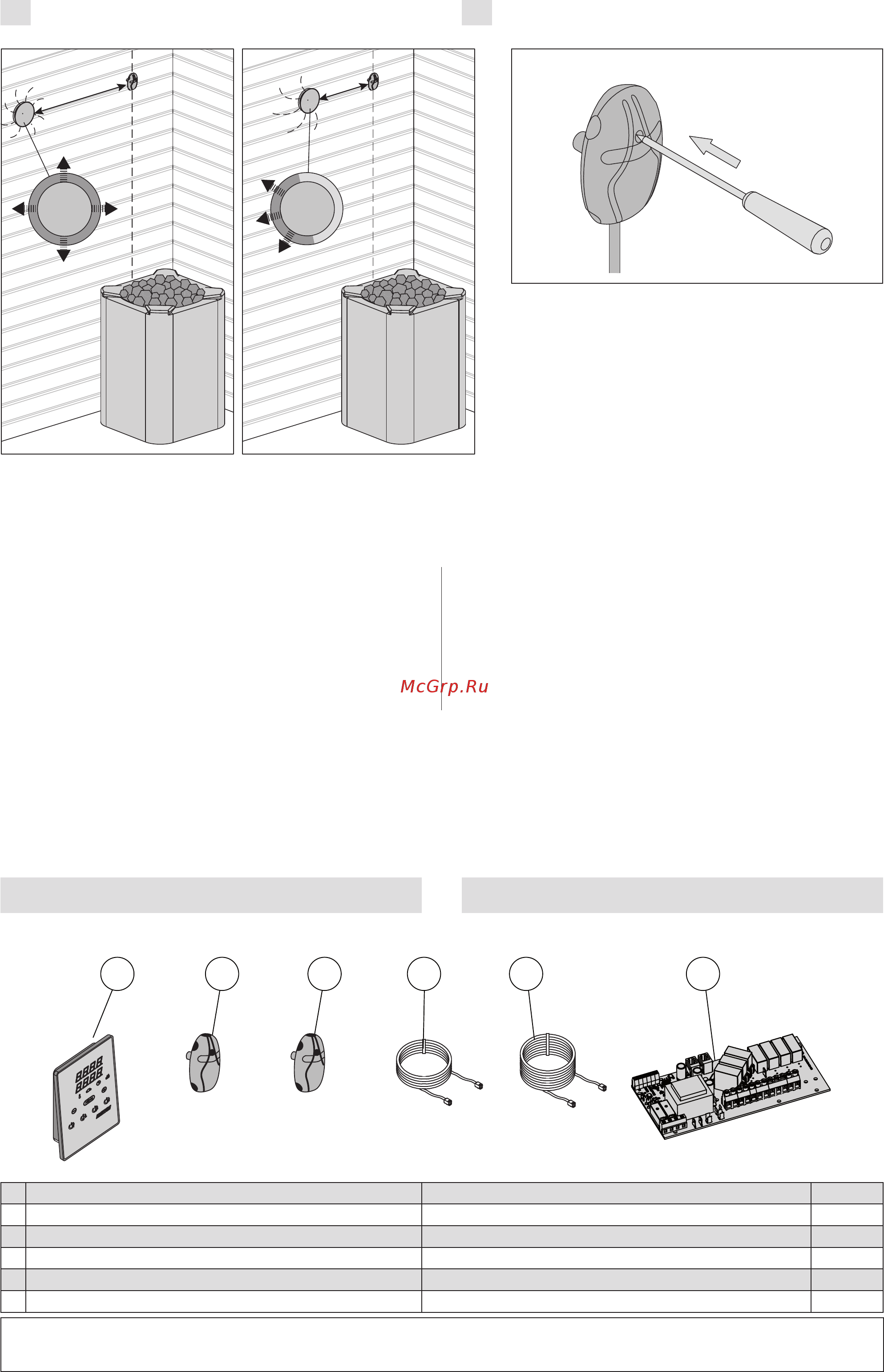

Kuva 10. Anturin minimietäisyys tuloilmaventtiilistä
Bild 10. Givarens minsta avstånd från ett ventilationsgaller
4. VARAOSAT 4. RESERVDELAR
1
Ohjauspaneeli (CX110C) Styrpanel (CX110C)
WX381
2
Lämpöanturi Temperaturgivare
WX232
3
Kosteusanturi Fuktighetsgivare
WX325
4
Datakaapeli 5 m Datakabel 5 m
WX311
5
Datakaapelin jatke 10 m (lisävaruste) Datakabelns förlängning 10 m (tillval)
WX313
6
Piirikortti (XT2020) Kretskort (XT2020)
WX356
Kuva 11. Ylikuumenemissuojan palautuspainike
Bild 11. Överhettningsskyddets återställningsknapp
3.5. Ylikuumenemissuojan palauttaminen
Anturikotelossa (WX232) on lämpöanturi ja ylikuu-
menemissuoja. Jos lämpötila anturin ympäristössä
nousee liian korkeaksi, ylikuumenemissuoja laukeaa
ja katkaisee virran kiukaalta pysyvästi. Lauenneen
ylikuumenemissuojan palauttaminen on esitetty ku-
vassa 11.
HUOM! Laukeamisen syy on selvitettävä ennen
kuin palautuspainiketta painetaan.
WX232
3.5. Återställning av överhettningsskydd
Givareboxen (WX232) innehåller en temperaturgi-
vare och ett överhettningsskydd. Om temperaturen
i givarens omgivning stiger för högt, löser överhett-
ningsskyddet ut strömmen till aggregatet. Återställ-
ning av överhettningsskyddet visas i bild 11.
OBS! Anledningen till att skyddet har utlösts mås-
te fastställas innan knappen trycks in.
43 51 2 6
Suosittelemme käyttämään vain valmistajan varaosia.
Använd endast tillverkarens reservdelar.
