EN DE
37

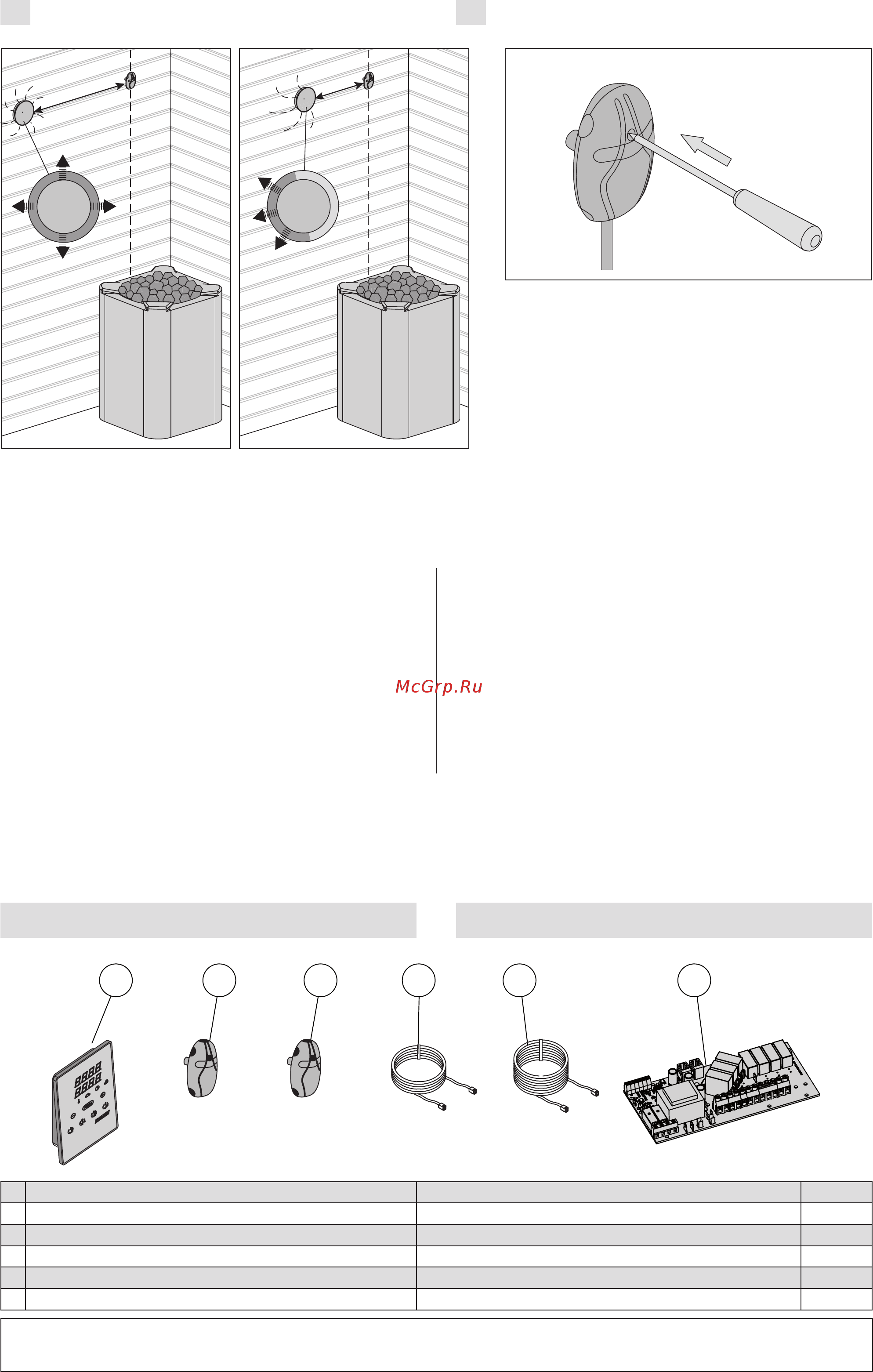

Figure 9. The place of the temperature and humidity sensors in connection with floor-mounted heaters
Abbildung 9. Position der Temperatur- und Luftfeuchtigkeitsfühler bei freistehende Öfen
360°
180°
>1000 mm
>500 mm
Figure 10. Sensor’s minimum distance from an air vent
Abbildung 10. Mindestabstand des Fühlers zu Luftschlitzen
3.5. Resetting the Overheat Protector
The sensor box (WX232) contains a temperature
sensor and an overheat protector. If the temperature
in the sensor’s environment rises too high, the
overheat protector cuts off the heater power.
Resetting the overheat protector is shown in figure
11.
Note! The reason for the protector’s activation
must be determined before the button is pressed.
4. SPARE PARTS 4. ERSATZTEILE
1
Control panel (CX110C) Bedienfeld (CX110C)
WX381
2
Temperature sensor Temperaturfühler
WX232
3
Humidity sensor Feuchtigkeitsfühler
WX325
4
Data cable 5 m Datakabel 5 m
WX311
5
Data cable extension (optional) 10 m Verlängerungskabel (wahlweise) 10 m
WX313
6
Circuit board (XT2020) Platine (XT2020)
WX356
Figure 11. Reset button of the overheat
protector
Abbildung 11. Rückstellknopf des
Überhitzungsschutzes
3.5. Zurückstellen der Überhitzungsschutzes
Das Fühlergehäuse (WX232) enthält einen Tempe-
raturfühler und einen Überhitzungsschutz. Wenn
die Temperatur in der Umgebung des Temperatur-
fühlers zu stark ansteigt, unterbricht der Überhit-
zungsschutz die Stromzufuhr. Das Zurücksetzen
des Überhitzungsschutzes wird in Abbildung 11
dargstellt.
Achtung! Bevor Sie den Knopf drücken, müssen
Sie die Ursache für die Auslösung des Überhitzungs-
schutzes ermitteln.
WX232
43 51 2 6
We recommend using only the manufacturer’s spare parts.
Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.
