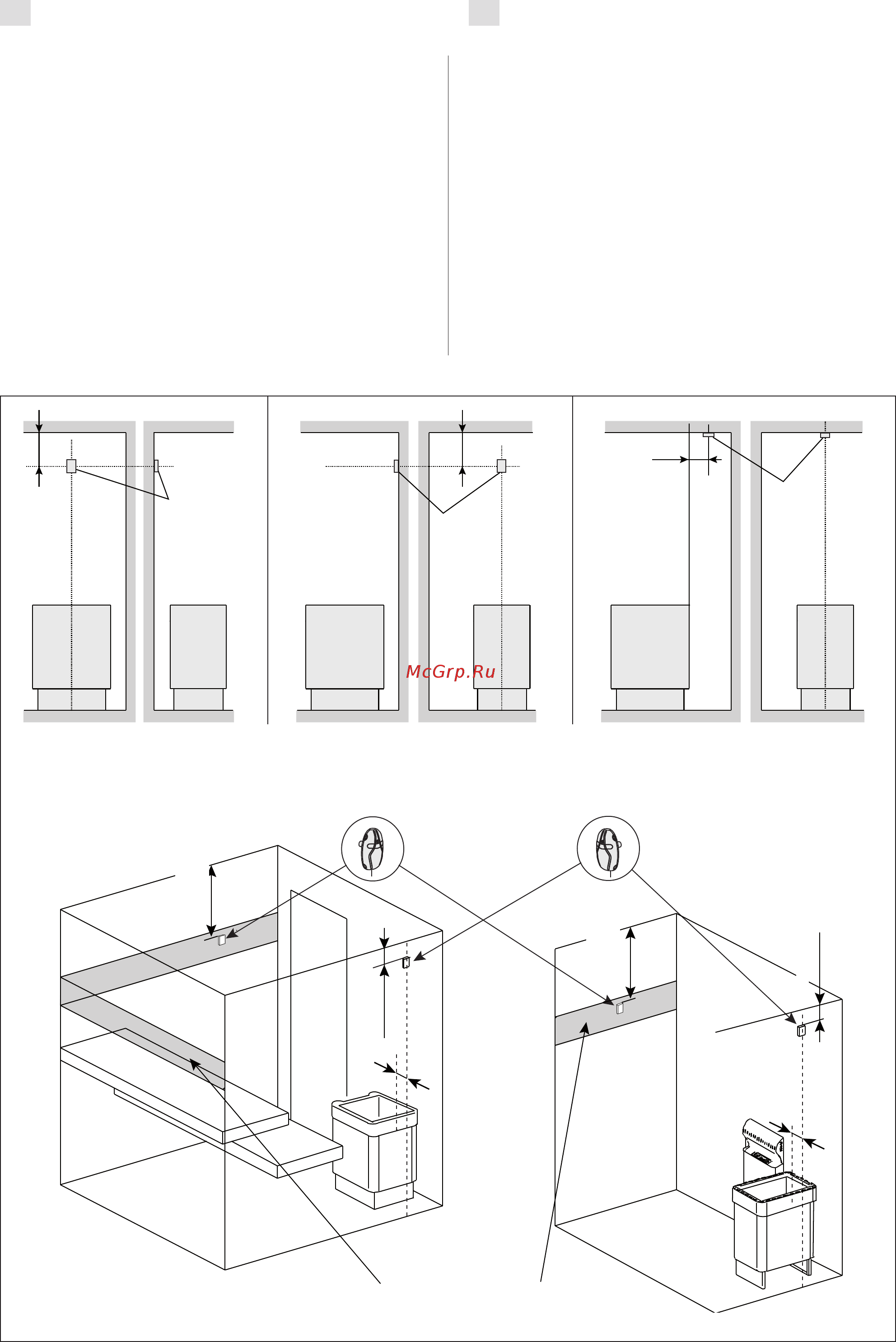

Рисунок 9. Расположение датчиков температуры и влажности относительно напольных нагревателей
Joonis 9. Temperatuuri- ja niiskusandurite koht koos põrandale kinnitatavate keristega
100 mm
WX232
WX232
min.
100 mm
max.
200 mm
WX232
100 mm
Eraldi aurustaja SS20(A) korral jälgige, et tempera-
tuuriandurit ei paigaldataks auru poolt mõjutatavas-
se kohta.
Tähelepanu! Ärge paigaldage temperatuuriandurit
lähemale kui 1000 mm ükskõik millisest ventilat-
siooniavast või 500 mm andurist eemale suunatud
ventilatsiooniavast. Vt. joonis 10. Õhuvool ventilat-
siooniava lähedal jahutab andurit, mis annab juhti-
miskeskusele ebatäpseid temperatuuri näitusid. Selle
tulemusena võib keris ülekuumeneda.
3.4. Niiskusanduri paigaldamine
Kinnitage niiskusandur seinale kerisest võimalikult
kaugele ja laest 500–700 mm kaugusele. Vt. joo-
nised 8 ja 9.
При использовании отдельного испарителя SS20(A) не
устанавливайте датчик температуры в зоне поступле-
ния пара.
Внимание! Не устанавливайте датчик на рассто-
янии менее 1000 мм от ненаправленного вентиля-
тора или на расстоянии менее 500 мм от венти-
лятора, действующего в направлении от датчика.
См. рис. 10. Поток воздуха вблизи датчика охлаждает
датчик и приводит к неточности показаний устройства
управления. В результате возможен перегрев каменки.
3.4. Установка датчика влажности
Датчик влажности следует устанавливать на стену на
максимально возможном удалении от каменки на рас-
стоянии 500-700 мм от потолка. См. рис. 8 и 9.
WX232
Датчик температуры
Temperatuuriandur
WX325
Датчик влажности
Niiskusandur
min. 500 mm
max. 700 mm
100 mm
Допустимое
расположение
датчика WX325
WX325 lubatud ala
min. 500 mm
max. 700 mm
100 mm
