RU
ET
44
ДОПОЛНИТЕЛЬНЫЕ УСТАНОВКИ/TÄIENDAVAD SEADED
Откройте меню настроек, одновременно на-
жимая кнопки «-», «МЕНЮ» и «+» (см. рис. 2).
Удерживайте кнопки в нажатом состоянии в
течение 5 секунд.
Кнопки не подсвечиваются, если пульт
управления находится в режиме ожидания.
Ava täiendavate seadete menüü hoides
üheaegselt all nuppe –, MENU ja + (vt. joonis
2). Hoidke neid all 5 sekundit.
Nuppudel ei põle taustavalgus, kui
juhtimiskeskus on ooterežiimis.
Настройка дистанционного управления.
См. дополнительную информацию в разделах 2.3.3 и
2.5.
Вариантами установки являются «OFF»
(дистанционного управления нет), «SAFE» (защитный
выключатель) и «door» (дверной выключатель).
Настройку дистанционного управления можно
изменять кнопками + и –.
Подтвердите настройки и перейдите к следующему
разделу меню кнопкой MENU.
Вы можете выбрать для дистанционного управления
только каменку (HEAt), или как каменку, так и
испаритель (CO).
Подтвердите настройки и перейдите к следующему
разделу меню кнопкой MENU.
Установка времени паузы.
Активируйте или в пассивируйте функцию времени
паузы кнопками + и -. Время паузы должно быть
активировано, если пульт управления включается
дистанционно по расписанию (например, недельным
таймером).
Kaugjuhtimise seadistus.
Vt lisateavet punktist 2.3.3. ja 2.5.
Seadevariandid on ”OFF” (ei kaugjuhtimist),
”SAFE” (kaitselüliti) ja ”door” (ukselüliti). Võid
muuta kauhjuhtimise seadeid nuppudest + ja
–.
Kinnitage seade ja minge järgmise valiku juurde
MENU-nupuga.
Võite valida kaugjuhitavaks ainult kerise
(HEAT) või nii kerise kui aurusti (CO).
Kinnitage seade ja minge järgmise valiku juurde
MENU-nupuga.
Pausiaeg: Neid funktsioone piirab pausiaeg,
mis takistab kerise sisselülitamist juhul, kui
kerise viimasest väljalülitamisest on möödunud
alla 6 tunni. Kui kerist üritatakse kaugkäivitada
pausiaja perioodil (6 h), kuvatakse näidikul
tekst „rESt“. Kerist saab kaugkäivitada pärast
pausiaja möödumist (näidikul kuvatakse tekst
„rc“).
Для перехода к следующим настройкам нажмите
кнопку МЕНЮ.
Vajutage nuppu MENU ligipääsuks järgmisele
seadele.
Максимальное время работы
Максимальное время работы можно изменить с
помощью кнопок «–» и «+». Временной диапазон
составляет 1–12 часов (6 часов*)).
Maksimaalne tööaeg
Maksimaalset tööaega on võimalik muuta
nuppude – ja + abil. Vahemik on 1–12 tundi
(6 tundi*)).
Для перехода к следующим настройкам нажмите
кнопку МЕНЮ.
Vajutage nuppu MENU ligipääsuks järgmisele
seadele.
Настройка показаний датчика температуры
Показания можно откорректировать на +/- 10 °C. Дан-
ная настройка обеспечивает достижение в помещении
сауны требуемой температуры.
Andurite näitude reguleerimine
Näitu saab korrigeerida +/-10 ühiku
võrra. Reguleerimine ei mõjuta mõõdetud
temperatuuri väärtust otseselt, vaid muudab
mõõtmiskurvi.
Для перехода к следующим настройкам нажмите
кнопку МЕНЮ.
Vajutage nuppu MENU ligipääsuks järgmisele
seadele.
Режим ожидания устройства управления
Горит подсветка кнопки I/O на панели управления.
Juhtimiskeskuse ooterežiim
I/O nupu taustvalgustus põleb juhtpaneelil.
Пример: Время работы каменки 6 часов с момента
включения. (Оставшееся время работы можно
изменять, см. рис. 3a.)
Näidis: keris töötab käivitamisest 6 tundi.
(Järelejäänud tööaega saab muuta, vt
joonis 3a.)
*) Заводская установка./Tehaseseade.

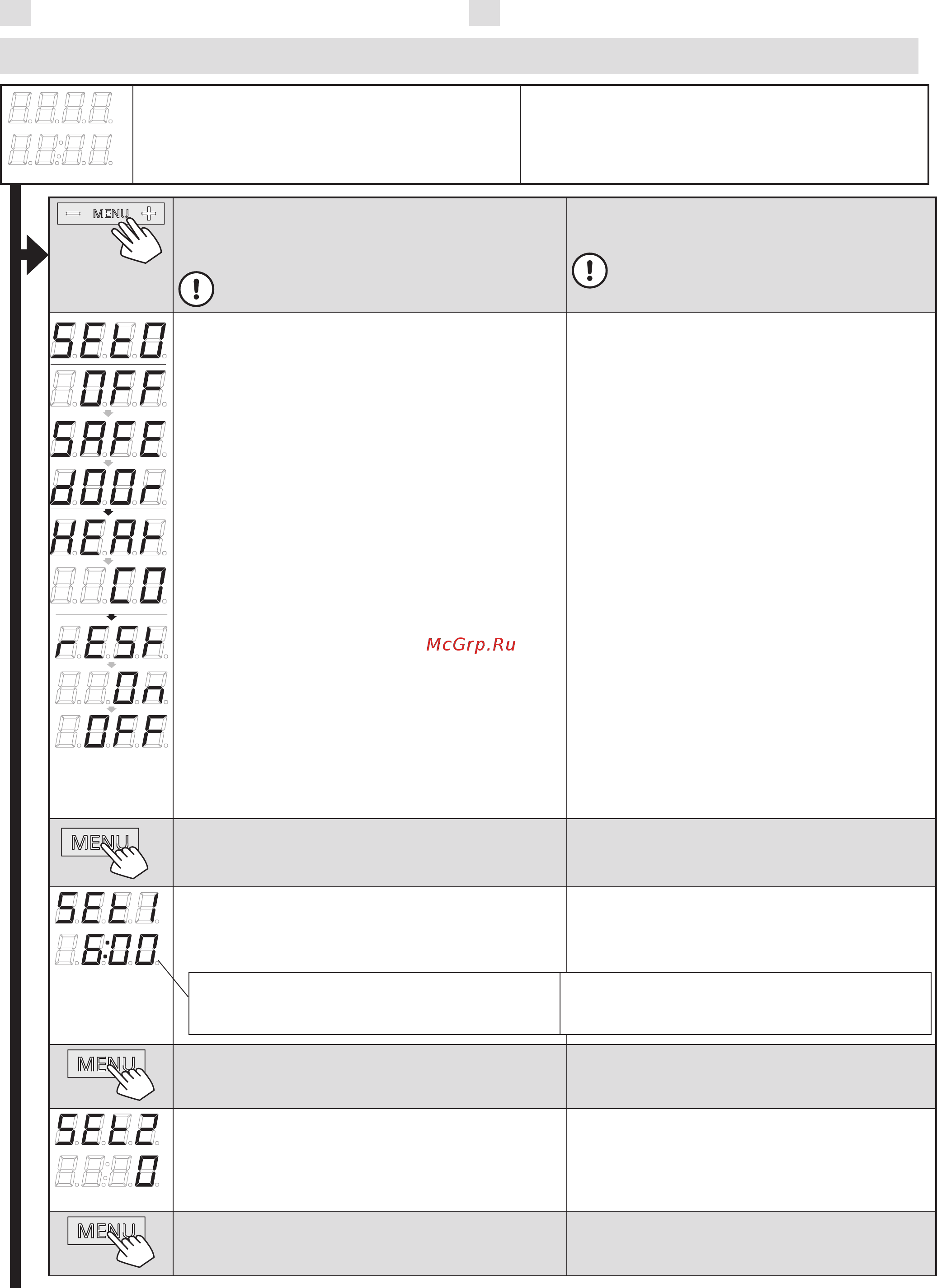

Рисунок 3b. Структура меню установок, дополнительные установки
Joonis 3b. Seadete menüü struktuur, täiendavad seaded
