RU ET
51
3.2.4. Kontaktid elektrikütte juhtimiseks
Kontaktorikarbi kontakte K1 ja K2 saab kasutada
ka näiteks elektrikütte juhtimiseks (Joonis 7). Kui
keris lülitatakse juhtpaneelist sisse, läheb kontakt
K1 pinge alla. Kui kerise küttekehad on see, läheb
kontakt K2 pinge alla. Nende signaalide põhjal saab
kütet sisse ja välja lülitada.
3.3. Temperatuurianduri paigaldamine
Allpool on esitatud üldjuhised anduri paigaldami-
seks. Vaata õige temperatuurianduri paigalduskoht
kerise kasutus- ja paigaldusjuhendist.
Seinale kinnitatavad kerised (vt. joonis 8)
Kinnitage temperatuuriandur seinale kerise
kohale kerise külgedega paralleelselt jooksvale
vertikaalsele keskjoonele 100 mm kaugusele
laest.
Põrandale kinnitatavad kerised (vt. joonis 9)
Valik 1: Kinnitage temperatuuriandur seinale
kerise kohale kerise külgedega paralleelselt
jooksvale vertikaalsele keskjoonele 100 mm
kaugusele laest.
Valik 2: Kinnitage temperatuuriandur lakke keri-
se kohale 100–200 mm kaugusele kerise külje
vertikaalsest keskjoonest.
WX232
150 mm
100 mm
1100 mm
min. 500 mm
max. 700 mm
100 mm
WX232
Датчик температуры
Temperatuuriandur
WX325
Датчик влажности
Niiskusandur
Допустимое
расположение
датчика
WX325
WX325 lubatud
ala
100 mm
min. 500 mm
max. 700 mm
3.2.4 Клеммы для управления электронагревом
Клеммы блока питания K1 и K2 можно, например, ис-
пользовать и для управления электрическим нагревом
(Рисунок 7). Когда каменка включается с панели управ-
ления, на клемму K1 подается напряжение. Когда на-
гревательные элементы включены, на клемму K2 пода-
ется напряжение. На основании этих сигналов можно
включать или выключать нагрев.
3.3. Установка температурного датчика
Ниже приведены общие правила установки датчика.
Всегда при выборе места установки датчика сверяй-
тесь с инструкцией к печи-каменке.
Настенные нагреватели (рис. 8)
Датчик температуры устанавливается на стене
над каменкой по вертикальной центральной
линии, параллельной сторонам каменки, на
расстоянии 100 мм от потолка.
Напольные нагреватели (рис. 9)
Вариант 1: Датчик температуры устанавливается
на стене над каменкой по вертикальной
центральной линии, параллельной сторонам
каменки, на расстоянии 100 мм от потолка.
Вариант 2: Датчик температуры устанавливается
на потолке над каменкой на расстоянии 100–
200 мм от вертикальной центральной линии края
каменки.

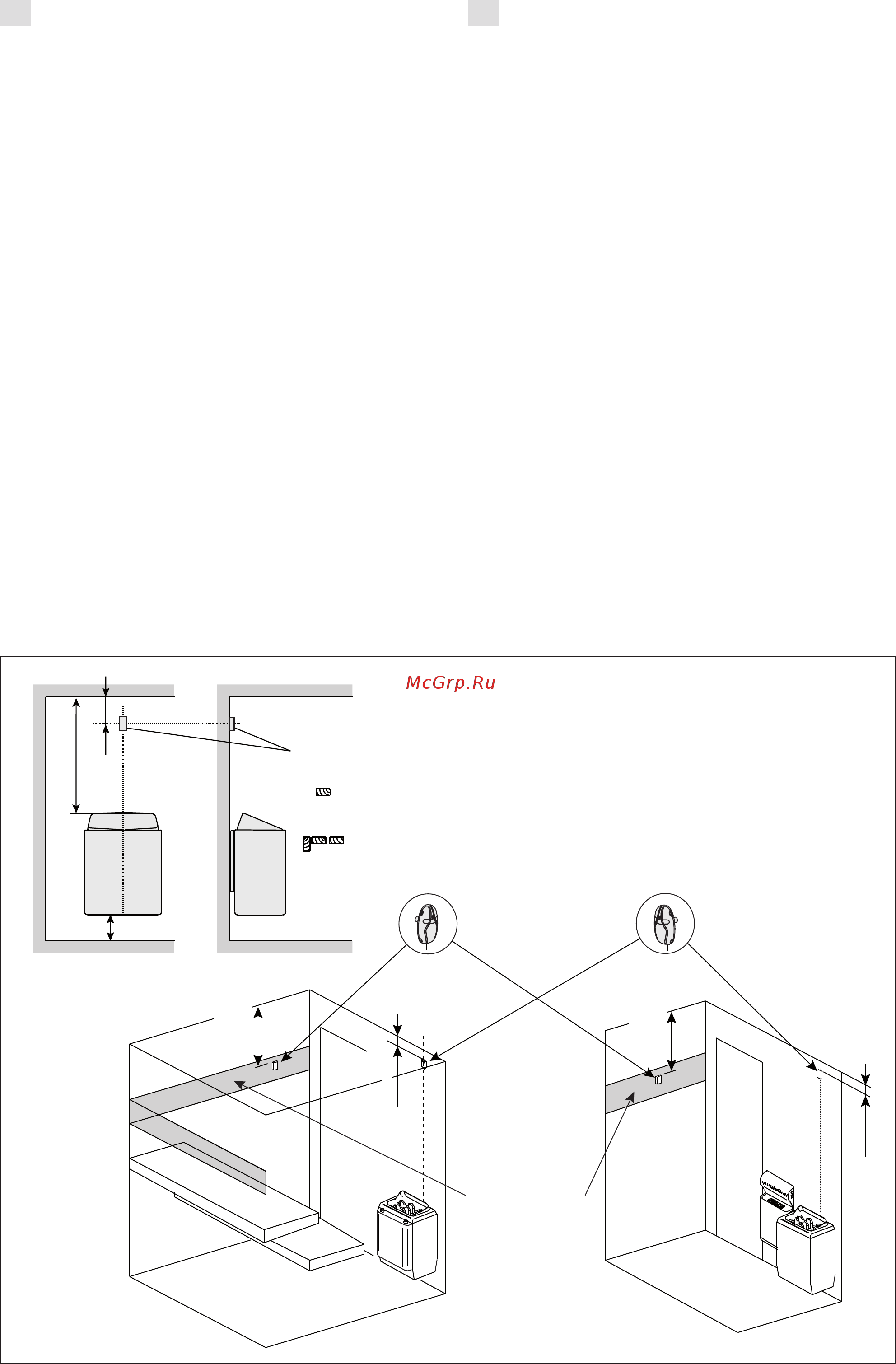

Рисунок 8. Расположение датчиков температуры и влажности относительно настенных нагревателей
Joonis 8. Temperatuuri- ja niiskusandurite koht koos seinale kinnitatavate keristega
