Allgemeine
Betriebsbedingungen
l Bei dem Gerät handelt es sich
um eine Unterbrechungsfreie
Stromversorgungsanlage (USV)
für die sichere Energieversorgung
eines Computers und der
zugehörigen Peripheriegeräte,
Fernsehgeräte, HiFi-Anlagen,
Videorecorder... Das Gerät dient
nicht zum Anschluß sonstiger
elektrischer Verbraucher
(Leuchtkörper, Heizgeräte,
Elektrohaushaltsgeräte...).
Anschluß der USV
l Die USV
1
mit Hilfe des
Kabels (bei einer USV mit FR/
DIN-Anschlüssen) oder mit
dem Anschlusskabel Ihres
Computers (bei einer USV mit
IEC-Anschlüssen) mittels einer
Wandsteckdose an das Stromnetz
anschließen (siehe Abbildung A).
l Die vor Netzausfall und
Überspannung zu schützenden
Verbraucher (Computer,
Monitor, Modem...) an
die Batteriegepuffertern
Ausgangssteckdosen
6
der USV
anschließen (siehe Abb. B). Der
angegebene Nennstrom (in A) darf
nicht überschritten werden.
l Die übrigen Verbraucher (Drucker,
Scanner, Fax…) können an die
Ausgangssteckdosen
5
mit
Filter- und Überspannungsschutz
angeschlossen werden (siehe
Abbildung B); diese Abgänge
werden bei einem Netzausfall nicht
durch die Batterie gepuffert.
l Schutz der Telefon- und
Datenleitung (optional): Die
ggf. verwendete Telefon- oder
Datenleitung kann ebenfalls
gegen Überspannungen geschützt
werden. Hierzu ist das bereits
vorhandene Datenkabel der
Telefon- bzw. Datensteckdose mit
der USV zu verbinden. Desweiteren
ist ein Anschluß der USV an den
Rechner vorzunehmen (siehe Abb.
C).
l Optionaler USB-Anschluss: Die
USV-Geräte können über das
USB-Kabel
4
(im Lieferumfang
enthalten) an den Computer
angeschlossen werden.
l Die Personnal Solution-Pac
Software unter powerquality.eaton.
com downloaden.
l Registrieren Sie unter
powerquality.eaton.com
gleichzeitig Ihre Garantie.
l Aufladen der Batterie: Sobald die
USV an das Netz angeschlossen ist,
wird die Batterie unabhängig von
der Schaltstellung des Tasters
8
aufgeladen. Beim ersten Gebrauch
steht die volle Autonomiezeit erst
nach einer Auadezeit der Batterie
von 8 Stunden zur Verfügung. Um
die optimale Batterieleistung zu
gewährleisten, ist es ratsam, die
USV ständig an das Stromnetz
angeschlossen zu lassen.
l Einschalten der USV: Die Taste
8
mehr als 1 Sekunde drücken.
l Steckdosen OHNE
Batteriepufferung
5
: Die
Stromversorgung der an diese
Steckdosen angeschlossenen
Verbraucher erfolgt, sobald das
Netzkabel mit einer Netzsteckdose
verbunden wird. Der Drucktaster
8
hat keinen Einuß auf diese
Steckdosen.
l Steckdosen mit Batteriepufferung
6
: Die Stromversorgung der an
diese Steckdosen angeschlossenen
Verbraucher erfolgt, sobald die
LED des Tasters
8
grün leuchtet
(siehe Abbildung E). Die Steckdosen
können auch ohne Netzspannung
eingeschaltet werden (Taster-LED
8
blinkt).
l Ausfall oder Störung der
Netzspannung: Bei Ausfall oder
Störung der Netzspannung
arbeitet die USV im Batteriebetrieb
weiter (Taster-LED
8
blinkt
grün). Im Batteriebetrieb ertönt
alle 10 Sekunden ein Warnsignal
(Summer). Kurz vor Ablauf der
Batterieautonomiezeit verkürzt sich
das Tonintervall auf 3 Sekunden.
l Ist die Dauer des Netzausfalls
länger als die verfügbare
Autonomiezeit, schaltet die USV
ab und startet bei Netzrückkehr
wieder automatisch. Nach
vollständiger Entladung sind einige
Stunden erforderlich, bis die volle
Autonomiezeit erneut zur Verfügung
steht.
l Werden im Batteriebetrieb die
gepufferten Verbraucher nicht
mehr benötigt, können diese, zur
Einsparung der Batteriekapazität,
mit dem Schalter
8
vorübergehend
abgeschaltet werden.
l Überspannungsschutz: Alle
Ausgangssteckdosen der
USV verfügen über einen
Überspannungsschutz, der von
der Schaltstellung des Tasters
8
unabhängig ist.
l Abschaltung der gepufferten
Steckdosen
6
: Zur Abschaltung der
Steckdosen Taster
8
2 Sekunden
lang drücken.
Betriebsbedingungen und
Entsorgung der Batterie
l Achtung! Bei einer Umgebungs-
temperatur oberhalb von 25 °C
verringert sich die Batterielebensdauer
um 50 % pro 10 °C.
l Die Batteriezellen dürfen nur
von hierfür qualifiziertem Personal
(Stromschlaggefahr) durch von
EATON autorisierte Batteriezellen
ausgewechselt werden, um einen
einwandfreien Betrieb des Geräts zu
gewährleisten.
l Bei der Entsorgung der Batterie
müssen die zur Zeit geltenden
gesetzlichen Vorschriften beachtet
werden. Zum Herausnehmen der
Batteriezellen das Gerät ausschalten
(Taste
8
erloschen), das Netzkabel
ziehen und folgendermaßen
vorgehen: siehe "Battery Change",
Seite 4.

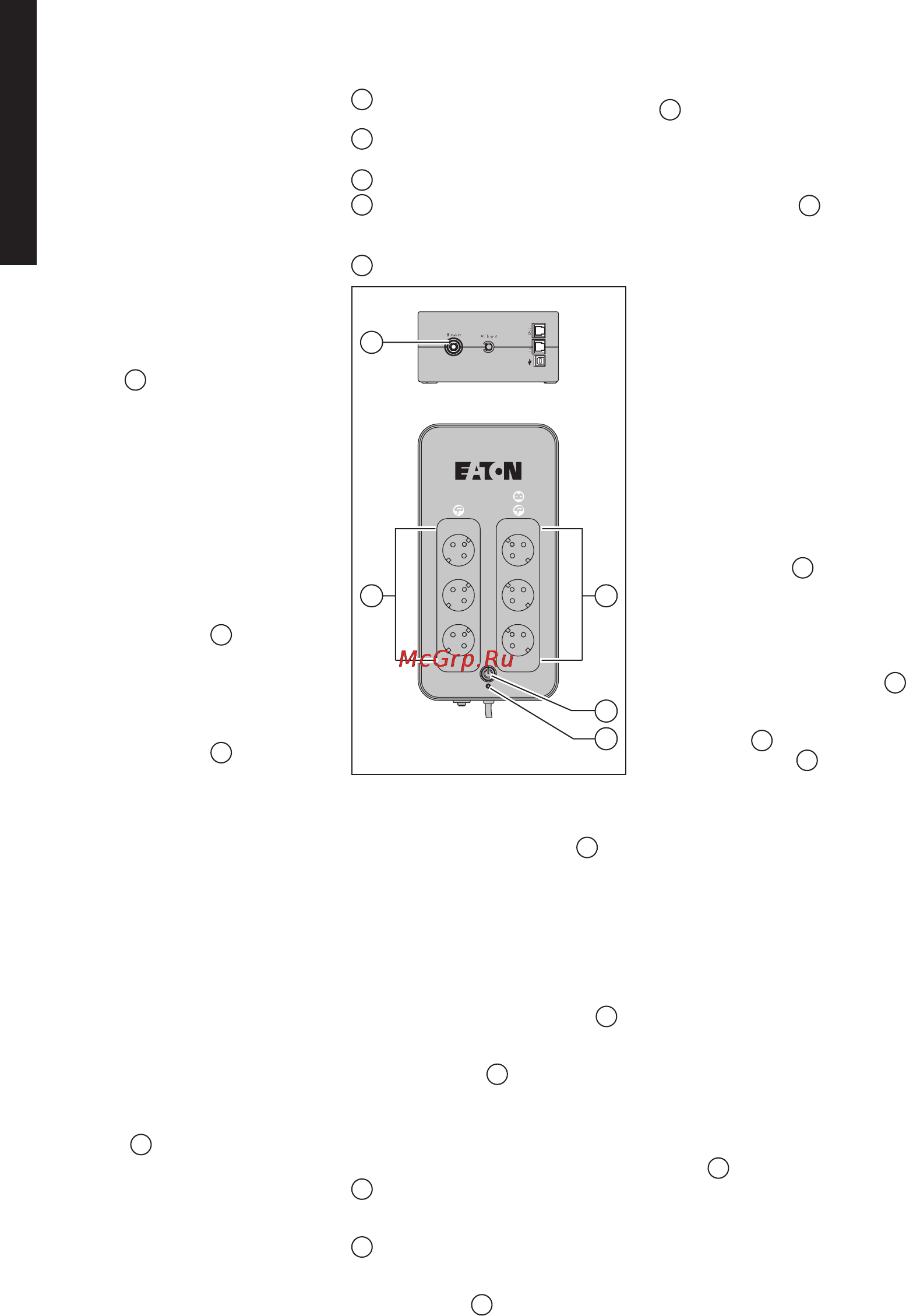

Aufbau und
Funktionsumfang
5
: Steckdosen mit Netzlter ohne
Batteriepufferung.
6
: Steckdosen mit
Batteriepufferung.
7
: LED "USV-Störung".
8
: Drucktaster zum Ein- und
Ausschalten der gepufferten
Steckdosen.
9
: Schutzschalter.
65
9
8
7
